4. Основы литейного производства

Литьё - получение изделий путем заливки жидкого металла в формы и его последующего затвердевания.

Теоретически, литьем можно получить сколь угодно сложное по форме изделие. На практике, литьё, как и все методы формообразования, имеет существенные ограничения.

Они связаны:

- с трудностями изготовления формы для заливки жидкого металла;

- с невозможностью заполнения жидким металлом сколь угодно тонкого рельефа; это технологическое свойство металла, называемое "жидкотекучестью", связано с вязкостью жидкого металла, его поверхностным натяжением, смачиваемостью материала формы жидким металлом и рядом

других факторов;

- с усадкой металла при застывании, которая определяется разностью объемов, занимаемхх жидким и затвердевшим металлом и изменением его объема (размеров) при охлаждении до комнатной температуры. Усадка, а особенно неравномерное охлаждение отливки в форме, приводит к ее короблению, возникновению внутренних напряжений, а, иногда, даже к разрушению.

Однако литьё позволяет получать самые сложные по форме изделия, в том числе и произведения искусства

Литьё - древнейший технологический процесс. Одно из чудес света в античные времена -статуя Зевса была изготовлена литьем по выплавляемой модели. В средние века литьем изготавливали колокола для церквей, пушки, монументы и т. д.

Обобщенная структура процессов литейного производства.

Изготовление моделей

Изготовление стержней

Изготовление формы

Плавка металла-

Заливка формы

Извлечение отливки

Отрезка прибыли и литников

4.1 Литье в песчано-глинистые формы

Одним из первых методов литья, освоенных человечеством, было литье в песчано-глинистые смеси, " землю". При этом виде литья, в данной смеси, состоящей из песка, глины и воды образуют форму.

Используется свойство смеси при уплотнении сохранять приданную ей форму, для придания которой используется модель. Модель обычно

изготавливается из дерева, но в тех случаях, когда она используется часто (серийное производство) из алюминиевых сплавов.

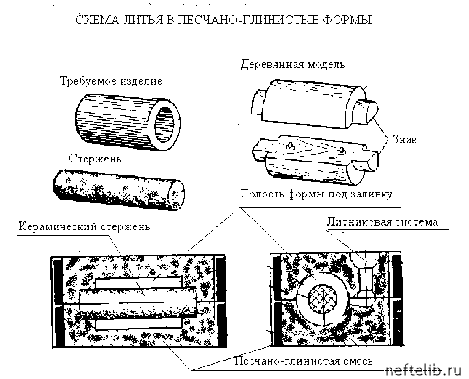

Особенностью такого метода получения формы (рис.4.1) является необходимость извлечения модели. Поэтому формовка обычно осуществляется в двух полуформах, для чего используются специальные ящики без дна (опоки). Для извлечения модели из смеси на ней выполняют специальные (литейные) уклоны. Поэтому модель изготавливается по специальному чертежу, учитывающему особенности формовки, изменение размеров в процессе остывания, припуски на последующую обработку, и т.д. Модель всегда больше изделия на величину усадки и выполняется разъемной по одной

или нескольким плоскостям.

При изготовлении формах необходимо образовать канал, через который жидкий металл будет заполнять полость формах (литниковая система). При застывании металла объем его уменьшается и внутри отливки образовалась бы усадочная раковина. Для предотвращения этого в форме делают специальную полость, объем которой может быть достаточно велик ( иногда больше, чем объем самой формы для изделия). Этот объем тоже будет заполнен металлом, но должен застыть в последнюю очередь и раковина образуется в нем. Эта часть отливки называется " прибыль" и после извлечения отливки из формы должна быть отрезана или удалена при последующей механической обработке.

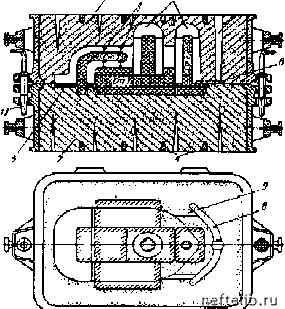

Литейная форма в сборе

Я=ГТЯ /

1-песчано-глинистая смесь в верхней опоке

2-песчано-глинистая смесь в нижней опоке

3-полость под заливку

4-полости прибыли 5-наколы для отвода газов

6,7,8,Э-каналы литниковой системы 10-стержни 11-фиксирующие опоки штыри

Рис.4.1

Литье в песчано -глинистые формы самый распространенный вид литья (более 90% по массе всех , получаемых в промышленности, отливок).

Этот вид литья применяется как в индивидуальном, так и массовом производстве.

Его технологические возможности:

1. В основном, в качестве материала отливок используется серый чугун, обладающий хорошей жидкотекучестью и малой усадкой (1%), малоуглеродистая сталь (< 0,35%С). Весьма ограничено производятся таким способом отливки из медных и алюминиевых сплавов.

Качество металла отливок весьма низкое, что связано с возможностью попадания в металл неметаллических включений, газовой пористостью (из за бурного газообразования при заливки металла во влажную форму).

2.Форма отливок может быть весьма сложной, но все же ограничена необходимостью извлечения модели из формы.

3.Размеры отливки теоретически неограничены. Таким способом получают самые крупные отливки (до сотни тонн). Это станины станков, корпуса турбин и т. д.

4. Точность получаемых отливок обычно грубее 14 квалитета и

определяется специальными нормами точности.

5. Шероховатость поверхности отливок прев1шает 0,3мм, на поверхности часто наличествуют раковины и неметаллические включения. Поэтому сопрягаемхе поверхности деталей, заготовки которых получают таким методом, всегда обрабатывают резанием.

4.2 Специальные виды литья

Низкие технологические возможности литья в песчано-глинистые формах привели к разработке ряда специальных видов литья, наиболее распространенными из которых являются литье в кокиль
