ковочных молотах с массой падающих частей от 0,5 до 16т, ковочных прессах с усилием от 500 до 100000т.

ОСНОВНЫЕ ОПЕР АДЕН КОВКИ

ВЫТЯЖКА

РУБКА ПРОШИВКА

Рис. 5.5

Технологические возможности

Материал заготовки. В основном производятся стальные поковки, которые куются при температуре 900-1300°С. Хотя ограничено производятся поковки из цветных материалов. Свойства материала при ковке значительно улучшаются, так как происходит дробление кристаллов металла, выравнивание химического состава, может быть создана целесообразно направленная мелкокристаллическая структура металла.

Поэтому в ряде случаев ковку применяют при изготовлении заготовок ответственных деталей машин (валов, роторов турбин, стволов пушек...).

Форма получаемых в промышленности изделий обычно весьма проста, хотя в

художественной ковке форма ограничена только фантазией художника.

Размеры заготовок могут быть очень велики. Например, поковка гребного вала корабля, ротора крупной турбины. Масса поковок может составлять десятки тонн. Конечно невозможно было бы пластически деформировать такую огромную заготовку всю целиком из-за отсутствия соответствующего оборудования, но при ковке возможна местная пластическая деформация заготовки и, естественно, крупногабаритные поковки проковывают последовательно по участкам.

Точность поковок соответствует 14 квалитету и грубее, а шероховатость поверхности обычно весьма высока (> 300мкм), поэтому поковки обрабатываются резанием и другими методами при получении из них деталей машин.

Применение при ковке универсального инструмента значительно удешевляет подготовку производства, поэтому ковка применяется в индивидуальном и мелкосерийном производстве.

5.5 Горячая объемная штамповка

При этой обработке металл заготовки деформируется во всем объеме, причем течение его ограничивается полостью штампа. При этом форма

получаемого изделия соответствует форме штампа. Естественно, что по сравнению со свободной ковкой процесс значительно более производителен, но требует изготовления специальной оснастки штампов (рис.5.6).

Поэтому в основном применяется в серийном и массовом производстве.

Излишек металла

Рис.5.6

Деформация всего обьема заготовки требует , несмотря на ее нагрев, значительных усилий, действующих на штамп, поэтому габариты (масса )

заготовок обычно ограничена (менее 250кг).

Материал при высоких степенях пластической деформации также как и при ковке уплотняется, измельчается зерно, что приводит к улучшению механических свойств изделия. Поэтому процесс применяется при производстве заготовок весьма ответственных изделий: валов, зубчатых колес, турбинных лопаток и т . д.

Точность получаемых заготовок также значительно выше, чем при ковке и достигает 12 квалитета.

Шероховатость же поверхности, из-за наличия окалины на поверхности нагретой заготовки высока ( 100 - 500мкм).

Обьемная штамповка иногда проводится в холодном состоянии и в этом случае точность и шероховатость могут быть значительно улучшены. Однако трудно обеспечить большую степень пластической деформации заготовки и инструмент (штамп) быстро изнашивается.

5.6 Листовая штамповка

Листовой штамповкой называется процесс деформации листовой заготовки на прессе с помощью штампа.

При штамповке вырубке (рис.5.7) происходит срез материала между краями сложноконтурного пуансона и эквидистантной к нему по контуру матрицей. Пуансон и матрица выполняются из материалов значительно более твердых, чем материал заготовки (закаленная сталь, металлокерамический твердый сплав).

Обычно тонколистовой материал (< 10мм) вырубают без подогрева заготовки, при большей же толщине требуется подогрев. Таким образом производятся заготовки сложного контура из

Листовая штамповка вырубка Пуансон

Матрица

Профили получаемых изделий

пластичных металлов.

Размеры заготовок определяются размерами штампов и обычно не превышают 1 м.

Точность определяется точностью изготовления матрицы и может достигать 6-7 квалитетов.

Шероховатость же поверхности среза в зоне разрушения материала высока, но может быть уменьшена с помощью специальных приемов (чистовая штамповка вырубка).

Рис.5.7

Штамповка вырубка широко применяется в машиностроении, радиоэлектронной промышленности, аэрокосмической промышленности.

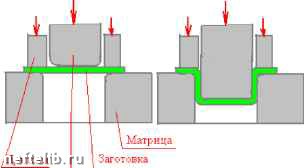

Штамповка вытяжка (рис.5.8) позволяет создавать из плоского листа объемные детали за счет значительной пластической деформации, при которой происходит не только гибка, но и вытяжка материала со значительным изменением его толщины. Поэтому такой метод обработки позволяет обрабатывать только особо пластичные материалы (малоуглеродистая сталь <0,1%C, алюминиевые сплавы, латунь).

Штамповке вытяжке обычно предшествует штамповка вырубка для получения контурной плоской заготовки.

Как штамповка вытяжка, так и вырубка чрезвычайно производительные процессы ( до нескольких сот заготовок в минуту). Поэтому они применяются в серийном и массовом производстве.

Штамповкой вытяжкой получают детали кузова автомобиля, металлическую посуду, боеприпасы, консервные банки и многое другое.

Штамповка вытяжка
