Номограмма сравнительной ценности топлив

Удобный способ сравнения ценности разных нефтепродуктов и их теплотворной способности показывает номофамма, изображенная на рисунке 21.1. Эта треугольная диаграмма появилась впервые в журнале ОН & Gas в 1972 г., а в 1977 г. и затем еще раз в 1980 г. она была модифицирована в сторону увеличения шкалы.

Чтобы понять, как пользоваться этой диафаммой, предположим, что нам нужно подобрать топливо, эквивалентное по цене природному газу по 2 дол. за 1 млн. BTU. Сначала обратимся к вертикальной шкале справа и найдем горизонтальную линию, которая пересекает ее в точке 2 дол. Затем будем двигаться по горизонтальной линии справа налево и отметим пересечения с вертикальными шкалами, соответствующими различным видам топлива. При этом мы получим: 13,2 цента/галлон для этана, 18,3 цента/галлон для пентана, 20,8 центов/галлон для бутана и т.д.

Точно так же цену любого топлива можно поставить в соответствие цене любого другого топлива, для чего нужно провести прямую линию из вершины слева через одну из вертикальных шкал до пересечения с другой шкалой (соответствующей другому топливу).

Например, если прямая, проведенная из вершины, пересекает шкалу, соответствующую высокосернистому жидкому топливу № 6, в точке 10 дол./бар., то можно видеть, что эквивалентными величинами являются бурый уголь по цене 34 дол./т, дистиллятное топливо по 22 цента/галлон, пропан по 14 центов/галлон и природный газ по 1,57 дол./млн. BTU.

XXI. ЦЕННОСТЬ ТОПЛИВА - ЕГО ТЕПЛОТВОРНАЯ СПОСОБНОСТЬ 199

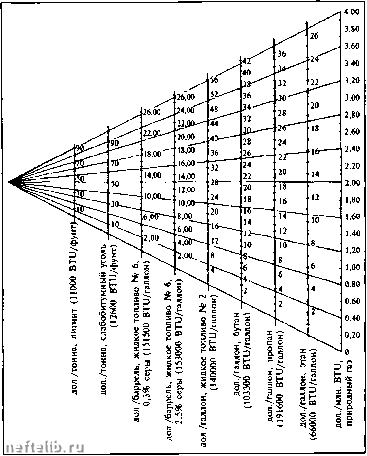

Рис. 21.1. Эквивалентные цены для некоторых видов углеводородного топлива.

ОТВЕТЫ И РЕШЕНИЯ

и каков же ответ? ..А в чем тогда вопрос? Гертруда Стайн. «Алиса Б. Токлас, Воспоминания»

ГЛАВА II

1. (а) Рассчитайте общие объемные доли в процентах и постройте график.

(б) В Оклахомской малосернистой нефти нафты 9,7%, а тяжелая Калифорнийская нефть только начинает кипеть где-то между 125С (260°Р) и 160°С (315°Р), поэтому она не содержит полной фракции нафты, а ее содержание только 4,2%.

2. Так как плотность API вычисляется по особой формуле, нельзя просто сложить два числа и разделить сумму пополам. Нужно превратить плотности API в относительные плотности, полученные величины сложить и разделить сумму на два, а затем снова превратить результат в плотность API:

11° соответствует отн. плотности 0,9930 50° соответствует 0.7796

1,7726/2 = 0,8826,

что соответствует 28,15».

ГЛАВА III

1. а. Холодильник;

б. Периодический, непрерывный;

в. Барботажный колпачок;

г. Барботажными колпачками, сливными стаканами;

д. Точка выкипания ... с точкой начала кипения;

е. Уменьшается;

ж. Уменьшается, увеличивается.
