jseo sm Уве

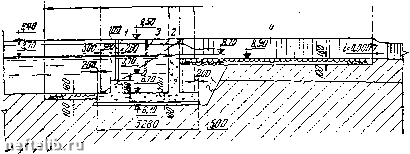

Фиг. 285

Устройство для отвода сточной воды из буферного пруда

I-щитовой затвор; 2-каиера выпуска воды; 3-нефтеудержнваюшая перегородха; i-m-

водяиаш канал.

§ 89. ПРУДЫ ЕСТЕСТВЕННОГО ИСПАРЕНИЯ

В тех случаях, когда по санитарно-техническим и народнохозяйственным соображениям вып>ск сточных еод предприятий нефтяной промышленности в водоем общественного пользования не может быть допущен ни при каких условиях, эти сточные воды могут быть направлены на поля испарения.

Испарение сточных вод может, быть достигнуто двумя приемами:

а) испарением с почвы, орошаемой сточными водами;

б) испарением с водной поверхности пруда, в который спускаются сточные воды.

Первый прием испарения сточных вод возможен лишь в южных и засушливых районах при условии наличия больших свободных земельных участков. В обычных же условиях целесообразна организация прудов с испарением с водной поверхности.

В прудах-испарителях приток воды осуществляется за счет:

1) сточных вод предприятия, не включаемых в систему оборотного водоснабжения;

2) дождевого стока с обвалованных территорий и технологических площадок;

3) дождевых осадков, выпадающих непосредственно над прудом. Приток грунтовых вод исключается подбором соответствующих гидрогеологических условий при выборе участка. ~

Удаление воды из пруда осуществляется только за счет испарения. Фильтрация производственной воды в грунт не допускается органами санитарного надзора и должна быть исключена строительными мероприятиями.

Сточные воды промышленных предприятий, включая дождевые воды, стекающие с обвалЬьанных и технологических площадок, поступают в пруды-испсрители из буферных прудов, после их доочистки на фильтрах (или другими приемами).

Объем дождевых осадков, накопляющихся в пруде-испарителе, определяется по величине слоя выпадающих осадков Н лм\год с уменьшением.на высоту слоя годового испарения Е MMJzod.

Величины годового испарения Е м.ч/год при отсутствии местных наблюдений могут быть определены как сумма месячных испарений.

Е мм/год = £i -j- ц ------\-Ехп,

где.Е\,Е11 . . . высоты месячного слоя испарения, которые определяются по формуле

I = 0,2. • (е„ - е,ао) У 1 + 0,85 -Шдоо мм/мес,

где во -среднемесячная упругость насыщенного водяного пара в мм рт. ст., рассчитанная по среднемесячной температуре воды в пруде; <зоо-среднемесячная упругость водяного пара в мм рт.ст.

в воздухе на высоте 200 см над поверхностью воды; 100-среднемесячная скорость ветра, м/сек, на высоте 100 см над поверхностью земли; а-число дней в. месяце. При отсутствии данных о температурах воды впруде-исоа-рителе расчет может вестись по формуле

Е = 0,2.л.C.cVl+0,85.,100

где £?20Q-среднемесячный дефицит влажности, мм рт. ст., на; высоте 200 см над поверхностью земли; С-климатический параметр, определяемый по карте районирования СССР Б. Д. Зайкова [48].

Площадь пруда-испарителя должна удовлетворять неравен.-ству: ,1

10000 (Е-Щ.

1000

дожд ИЛИ

- 10 (Е - Н) " "

F„p -площадь пруда-испарителя, га; £ и Я-средние высоты годового слоя испарения и осадков в мм;

Qap + Яяожх -годовое количество в м поступающих в пруд-испаритель производственных н дождевых сточных вод (с технологических и обвалованных площадок).

Расчетная высота слоя воды в пруде-испарителе! определяется с учетом многолетнего и внутригодоього колебания притока и испарения. При этом расчете глубина пруда-испарителя должна обеспечивать нормальные условия накопления и испарения сточных вод в течение 15-25 лет.

Многолетние колебания уровня воды в пруде-испарителе определяются по форме, показанной в табл. 311.

Таблица 311

В графу 5 вписывается годовой приток сточных вод Яст..вод, выраженный в миллиметрах высоты слоя, отнесенного к пло- щади пруда-испарителя.

Нет. япа.-

/ст. вод

/=•2.10000

где QcT. вод. = Qnp. -f- Сдожд с обвалованных и технологических площадок.

•В графе 7 отмечаются со знаком минус (-) нарастающее превышение притока над испарением и со знаком плюс (Н-)- нарастающее превышение испарения над притоком.

Сумма наибольших отрицательных и положительных значений изменений высоты слоя воды в пруде, показанных в графе. 7, определяет общую амплитуду колебания глубины воды в пруде-испарителе по среднегодовым показателям за многолетний период.

Внутригодовые колебания уровня по месяцам определяются по форме, показанной в табл. 312.

В графы 2 и 3 вносятся среднемесячные показатели испарения и осадков в миллиметрах слоя за годы наблюдений. В графе 4 показываются превышения испарения над осадками со знаком плюс {+) или превышение осадков над испарением со знаком минус (-).

Эти показатели, определяемые как арифметические средние за период лет фактических наблюдений, не могут рассматриваться как устойчивые средние. Поэтому в графу 5 вносятся показатели, приведенные известными гидрологическими приемами (см. ниже) к устойчивым средним (норме). В графе 6 даются помесячные изменения высоты слоя воды в результате испарения и притока сточных вод с соответствующими знаками плюс и минус (повышение (-), уменьшение (-(-), а в графе 7-эти изменения показываются суммарно от января до декабря. Сумма наибольших отрицательных и положительных значений изменений высоты воаы в пруде-испарителе дает среднегодовую амплитуду колебаний уровня воды в нем.

Поправка на устойчивые средние данные (нормы) производится по формуле

где й-число лет фактических наблюдений;

Ст -коэффициент вариации, определяемый по формуле

* По расчету- Ростовского н/Д отделения Водоканалпроекта.

где к-модульный коэффициент, равный отношению годового слоя испарения за данный год к среднегодовому за л

лет наблюдений, к

- • . - . " ., :

: Под: знаком радикала в числителе показана сумма значений;-(к-1) на все л лет наблюдений.

Общая высота слоя воды в пруде-испарителе, обеспечивающая многолетние и внутригодовые колебания испарения и притока, определяется как сумма многолетней и годовой амплитуды колебания горизонта воды. Эта высота должна- рассматриваться как средняя глубина воды в пруде-испарителе.

Конструкция прудоЕ-испарителей

Пруды-испарители располагаются в местах с непроницаемыми почвами или с неглубоко залегающими непроницаемыми почвами.

Емкость, потребная для прудов-испарителей, образуется обвалованием выбранной площадки с планировкой дна.

Незамощенным валам (с учетом ветрового воздействия) придаются уклоны: внутрь пруда-1:4, по наружи-1:3 (сухой откос).

При заложении непроницаемых грунтов на некоторой глубине от поверхности земли в теле вала, во избежание фильтрации, делается глиняный зуб, который углубляется в водонепроницаемый слой на 1 Jt.

Подача воды в пруд-испаритель производится по трубе или каналу, с устройством водобойного колодца для гашения скорости и соответствующей отмостки ьокруг него для предупреждения pasMbiia откосов и дна. -

Превышение гребья вала над высшим горизонтом воды принимается равным 0,2 м..

Та б л нца 312а

прн м еч а н и е. Сгон нефтяной плешш осуществляется сжребжои, иодвешанным к кранбалке в=1/,0л.

ГЛАВА XV1I1

КАНАЛИЗАЦИОННАЯ СЕТЬ И ЕЕ УСТРОЙСТВО § 90. ТРУБЫ И КАНАЛЫ

Все трубы и каналы должны обладать следующими свойствами:

1) водонепроницаемостью, исключающей фильтрацию сточных вод из сети в грунт;

2) прочностью, способностью противостоять постоянному давлению грунта и временной нагрузке от транспорта;

3) гладкостью стенок, способствующей снижению гидравлических потерь и повышающей пропускную способность труб и каналов;

4) способностью оказывать сопротивление химическому воздействию примесей, содержащихся в сточных водах, и коррозии от действия агрессивных грунтов и грунтовых вод;

5) достаточной прочностью от истирания механическими лримесями, содержащимися в сточных водах.

1. Трубы керамиковые

Трубы изготовляются из огнеупорной глины с примесью шамота (молотая обожженная огнеупорная глина) и кварцевого песка и обжигаются при температуре, близкой к 1400° С. Трубы внутри и снаружи покрываются соляной глазурью.

Формуются трубы с раструбами. Внутренняя поверхность раструба и наружная поверхность конца трубы делаются рифлеными (фиг. 286 и табл. 313).

При испытании трубы должны выдерживать внешнюю нагрузку на 1 не менее:

для труб 125-250".ил-2010 кг „ 300-450 , -2500 „ „ 500-600 , -30.0 .

Водопоглощаемость черенка должна быть в пределах 9-11%; трубы должны выдерживать внутреннее давление в 2,5 ат.
