о

Таблица 221

Расчетный распределенный (удельный) расход нефтепромысловых сточных вод

о о - о

(2 VO i>

а: Я-

=5 >1

а ш о в

U а: Q.

го Е

5 <и о. с

а о я

1. Бурящиеся скважины.

2. Цементировка сква- мЗчас

на сква-жину

жины.

3. Промывка песчаных nnoooK.v.

4. Промывка каналов, обмен воды в пожарных чанах, утечка из трубопроводов и проч.

5. От рассредоточенных точек бытового обслуживания! рабочих. I

7-10

50-70

на сква- житель-

жину ность

операции 1 час. См. расчет, приведенный ниже.

Продол-

5-10

См. часть I .Водоснабжение"

Спуск в канализацию отработанного глинистого раствора исключается.

Сточные воды загрязнены.

На промысле одновременно цементируются 1-2 скважины. Сточные воды загрязнены.

Одновременно промываются 1-4 скважины. Сточные воды загрязнены.

От общего количества сточных, вод промысла, включая сосредоточенный расход. Сточ-: ные воды загрязнены.

Расчет сточных вод при промывке песчаных пробок.

•Скорость подъема частиц песка при размывании пробки

= - да, м1сек,

где - скорость восходящего" потока промывочной воды, м/сек;

W- скорость, м/сек, свободного падения частиц вымываемого песка, определяемая в зависимости от крупно-, сти его частиц (см. ниже):

0.3 3,12

0,25 2,53

0.20 1,95

0,10 0,65

0,01 -sim 0,007 cMjceK.

Скорость восходящего потока промывной воды

0,=- м/сек, f ,

где 9-производительность промывного агрегата, м/сек.. (Сталинец 65, 9=12,2 л/сек); /-при прямой промывке -площадь кольцевого пространства между обсадной и промывочной трубой, М Пр» обратной промывке-площадь промывочной трубы, м.. Время промывки пробки

Т= n-t мин.

Процесс промывки пробки состоит из га-операций; за одну операцию промывается пробка на глубину = 13 м. При общей высоте песчаной пробки h число операций

п= h : К.

Время одной операции

мин..

где -высота подъема песка, практически равная глубине скважины.

Количество сточных вод на промывку скважины

Для нефтепромыслов с пластовым расположением скважин средний удельный расход ориентировочно определяется в-0,12- -(),15л/сек на га; с редкой сеткой скважин в 0,05-0,01 ./г/сейг на -га.

ГЛАВА ХП

СИСТЕМА СБОРА И ОТВОДА НЕФТЕПРОМЫСЛОВЫХ

СТОЧНЫХ ВОД

§ 47. СИСТЕМЫ НЕФТЕПРОМЫСЛОВОЙ КАНАЛИЗАЦИИ

А. Особенности условий отвода сточных вод нефтяных промысловых площадей определяются:

1) обширностью территорий, подлежащих охвату системой канализации;

2) относительно редким расположением объектов промыслового хозяйства, подлежащих присоединению к канализационной сети, и низкой степенью" организованности нефтепромысловой территории;

3) неравномерностью и спорадичностью поступления в канализационную сеть сточных вод от отдельных точек;

4)-необходимостью отвода атмосферных осадков как с площади промысла, так и с примыкающей территории в границах линии водораздела;

5) различием физико-химиеских и санитарно-технических свойств сточных вод, подлежащих отводу по канализационной системе нефтепромысла.

Б. Отвод нефтепромысловых сточных вод может осуществляться по сети открытых каналов или по закрытым подземным трубопроводам.

Открытые наземные каналы в нефтепромысловых условиях имеют ряд существенных преимуществ:

- а) система наземных каналов позволяет удобно организовать прием атмосферных сточных вод;

6) наземные каналы более удобны в эксплуатации в условиях периодического и залпового приема сточных вод от ряда объектов;

в) спуск в канализацию временных потоков сточных вод, например, от бурящихся скважин в предпусковой период легко осуществляется в открытые наземные каналы устройством временных земляных канавок.

Закрытые подземные трубопроводы целесообразно применять в тех случаях, когда:

а) рельеф местности вызывает необходимость прокладки канализационной сети с глубоким заложением;

б) часть производственных сточных вод нефтепромысла подлежит сбору и отводу по специальному назначению. Это имеет место, например, при повторном использовании в системе оборотного водоснабжения промысла, при отводе пластовых вод на очистные сооружения для последующей закачки в пласт, а также при их использовании в качестве сырья для получения иода, брома, бора и др..

В. Нефтепромысловая канализация может быть решена по> общесплавной, раздельной или смешанной системе. Выбор систем определяется детальным анализом местных условий.

Общесплавная система канализации, предусматривающая отвод технических, пластовых и атмосфернььх сточных вод по единой сети, имеет ряд преимуществ:

а) трассы каналов, как правило, располагаются по тальвегам или по границе промысла, характеризующейся пониженными отметками. В этих условиях трассы дождевых водостоков обычно совпадают с трассами канализации для технических и пластовых вод;

б) объединение атмосферных и производственных сточных вод в одной канализационной системе приобретает явные экономические преимущества при плоском рельефе, требующем, во избежание заболачивания территории промысла, развитой сети дождевых каналов;

в) стоки атмосферных осадков загрязнены нефтью и в большинстве случаев требуют очистки в узлах нефтеулавливания перед выпуском в водоемы, аналогичную очистке производственных сточных вод промысла;

г) стоки атмосферных осадков, поступающие в каналы общесплавной системы, являются промывной водой, способствующей самоочищению каналов.

Раздельная система канализации, предусматривающая наличие двух или более отдельных сетей, имеет в-определенных условиях свои преи.мущества:

а) возможны отдельные сбор и отвод пластовых вод на очистные сооружения с последующим использованием для за--качки в пласт или использованием в качестве сырья для получения ряда промышленных продуктов и для других целей;

б) путем организации системы оборотного водоснабжения и закачки части сточных вод в пласт возможно резко снизить объем нефтепромысловых сточных вод, спускаемых в водоем.

в) сильно загрязненные сточные воды, содержащие эмульсированную нефть могут подвергаться очистке и доочистке на песчаных фильтрах, а сточные воды со слабым или случайным загрязнение.м нефтью могут быть подвергнуты более легкой очистке только в нефтеловушках;

г) раздельная система экономически целесообразна при крутом рельефе местности, позволяющем ограничиться дождевыми каналами небольщой протяженности.

Смешанная система канализации нефтепро.мысла характеризуется тем, что в зависимости от местных условии часть сточных вод транспортируется по общесплавным каналам, а часть по раздельной сети.

Принципиальная схема нефтепромысловой канализации смешанной системы показана на фиг. 198. Схема предусматривает несколько канализационных сетей:

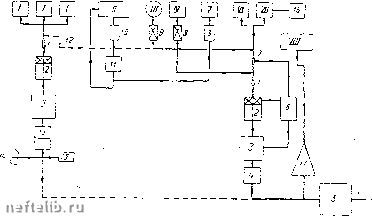

Фиг. 198

Принципиальная схема нефтепромысловой канализации смешанной

системы

/-сборные пункты; Я-компрессорные и силовые ст«иции; Я/-резервуарные парки;

/К-установки обессоливаиия; I-устаиовк.ч по десульФации газа; V7-скважины в эксплуатации; V -скважины ъ бурении; VT -ат.мосфериые сточные воды. 7-решетка и песколовка; 2-нефтеловушка; 5-пруд-отстойник; 4-фильтры д.м доочистки сточных вод; о-буферный пруд; 5-аварийная емкость; 7-камера ливнеспуска; S-установка для очистки сточных- вод после десульфзцин газов; Э-местная нефтеловушка; /О-нефтеотделптель; -градирня; /2-отводной канал в промливиевую канализацию;/3-водоочистные сооружения; /*-установка для закачки воды в пласт;

/5-установка для извлечения хнмпродуктов; /о-а.мбар для глинистого раствора; /7-.егулнруюихая емкость для дождевых вод.

а) сеть для отвода пластовых вод от нефтесборных пунктов. Сточные воды после очистки в песколовках / и нефтеловушках 2 направляются в емкости или пруды для дополнительного отстоя (накопительные емкости) 3, а зате.м на водоочистные сооружения (ответлители, фильтры и др.) 13. Здесь они доводятся до стандарта, установленного для вод, закачи-вае.мых в пласт 14, или для использования в целях извлечения ценных продуктов: иода, брома, буры, соды и пр. /5. Остальная часть пластовых вод отводится после очистки в буферный пруд 5.
