На нефтеперерабатывающем заводе указанного типа пре-.дусматривается устройство:

1) четырех канализационных сетей для сбора и отвода сточных вод в оборотные системы водоснабжения;

2) пяти канализационных сетей с отдельными блоками очистки и обезвреживания сточных вод.

Кроме тсго, на территории нефтеперерабатывающего завода .должны быть предусмотрены устройства для отвода атмосферных осадков, которые могут быть решены в виде лотков и открытых каналов или подземных водостоков.

Особая канализационная сеть должна быть предусмотрена .для отвода хозяйственно-фекальных сточных вод от установок бытового обслуживания, ад.министративных зданий и рабочих поселков.

По принятой схеме:

а) в систему оборотного водоснабжения завода включаются 98% сточных вод, образующихся в процессах переработки .нефти;

б) отводятся, после соответствующей очистки, за пределы завода-2% от общего количества сточных вод. При этом не -учитываются возможные сбросы сточных вод в аварийных слу-чаях и при ремонтных работах. Для приема этих сточных вод должна предусматриваться отдельная аварийная емкость с учетом возможности сброса стоков при аварии в течении 3-х суток.

§ 44. ОБЩАЯ СХЕМА БЛОКА ОЧИСТНЫХ СООРУЖЕНИЙ НЕФТЕПЕРЕРАБАТЫВАЮЩЕГО ЗАВОДА

В блок канализационных очистных сооружений включаются:

1) очистные установки для сточных вод промышленно-ливневой канализации (1-я канализационная система);

2) очистные установки для производственных вод установок ЭЛОУ, ТОУ и сырьевых парков (первая сеть 2-ой канализационной системы);

3) очистные установки д.тя сточных вод, содержащих сернистые щелоки (вторая сеть 2-ой канализационной системы);

4) очистные установки для сточных вод, содержащих кис-.лоты (третья сеть 2-ой канализационой систе.мы);

5) очистные установки для сточных вод от цехов по химической переработке парафинов и газов (четвертая сеть 2-ой канализационной системы).

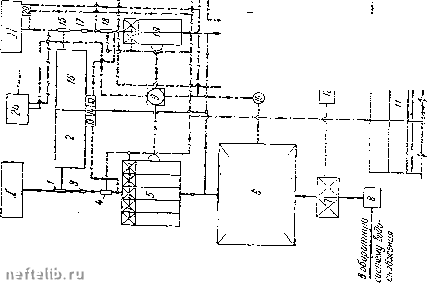

Схематическая компоновка очистных сооружений указанных канализационных систем на заводской площадке показана на фиг. 196.

Представленная схема размещения очистных сооружений для сточных вод нефтеперерабатывающего завода является -условной и не связанной с конкретной площадью, рельефом я другими условиями.

Первая группа комплекса очистных установок предназначена для обработки промышленно-ливневых сточных вод. Во время дождя и снеготаяния часть сточ.чой воды сбрасывается через порог ливнеспуска / и направляется в аварийный амбар 2. В тот же аварийный амбар по промышленно-ливневой канализации направляются нефтепродукты при крупных аварийных сбросах и утечках из труб и резервуаров.

Другая часть сточной воды в период дождей в количестве, равном удвоенному расходу сточных вод в сухую погоду, направляется через решетку 3 и песколовку 4 в нефтеловушку с 2-часовым времененем отстоя 5.

Для получения требуемой степени очистки сточные воды промышленно-ливневой канализации направляются на дооч.чст-ку на кварцевые песчаные фильтры 7.

Для обеспечения нормальной длительности межпромывочного периода и других условий эксплуатации, содержание нефтепродуктов в поступающей на фильтры сточной жидкости должно быть в пределах 200 мг/л.

В целях защиты песчаных фильтров от поступления сточной жидкости с повышенным содержанием нефтепродуктов в оезультате аварий или по другим эксплуатационным причинам, промышленко-ливневая сточная вода направляется до фильтров в пруд дополнительного отстоя и усреднения 6 со временем пребывания-6 часов.

Очищенная сточная вода собирается в сборный резервуар 5 и из него направляется в Ью систему оборотного водоснабжения завода.

Объем аварийного амбара исчисляется по общему объему дождевых вод, поступающих с технологических площадок и резервуариых парков за время выпадения осадков, определяемому специальным расчетом (см. § 63), но не меньше половины объема наибольшего из заводских резервуаров. Образующаяся на поверхности аварийного амбара нефтяная пленка, через плавающий прием направляется обратно в промышленно-ливневую канализацию в точку перед нефтеловушкой. Вода из аварийного амбара по окончании дождя спускается в пруд дополнительного отстоя в количестве, не превышающем объема сточных вод в период сухой погоды, не допуская временной нагрузки фильтров более чем двойным объемом сточных вод.

Нефтепродукты, извлекаемые из нефтеловушки, направляются в резервуары 9 их сбора и разделки, расположенные на площадке. Нефтепродукты, извлекаемые из пруда дополнительного отстоя, направляются в сборную емкость и из нее откачиваются в емкость для сбора нефтепродуктов из нефтеловушек 19.

Из разделочных резервуаров нефтепродукты направляются в сырьевые резервуары или на установку 24 для деэмульсацин.

lililrf.lililW,!,-?

snmffoowou::/} ~

О о о о.

а = о

SS S

о S "

Q О J - C.= 1 -i

" >.s-i - =• = i§l--p S2g-

з-рГз III

5 cj с. 2 . •

о = о

5Tiii?iig

3 =

m о = с

=: о а а о

ГГ*

а я §3

5 с; - са

11 S§

o-ti

о ttJ >. =

- Е а -f S о „ I о >.

. - j я . н I

iiillt-si!

о a о -so о P - 5 =: =

n. 5 2 g о =

u si i

>,=3 - CJ >,S 43 OJ 5

spins §

I

3-L = Г

ч 3 HI

a.= п £ a >, 2 о = S i

Осадки, образующиеся з песколовках и нефтеловушках, откачиваются на иловые площадки или в илоаако-питель.

Вода от промывки песчаных фильтров, содержащая отмытые нефтепродукты, направляется к насосным установкам, расположенным на площадке 12 и откачивается в нефтеловушку 19.

Дренажная вода с илозых площадок или отделившаяся вода из ило-накопителя направляется вместе с промывными водами в канализацию от установок подготовки нефти с присоединением ее в ту же нефтеловушку 19.

Вторая группа комплекса очистных установок предназначена для обработки сточных вод от цехов для подготовки нефти и от сырьевых парков.

Канализация цехов для подготовки нефти и сырьевых парков, кроме производственных вод, принимает также сток от дождей и снеготаяния с территории обвалованных площадок.

Для случаев, когда расчетное количество сточных вод от атмосферных осадков превысит объем производственных сточных вод в условиях сухой погоды, перед очистными сооружениями предусматривается устройство ливнеспуска для сброса избытка сточной воды (против двойного объема стока сухой погоды) в аварийный амбар 16. Аварийный амбар используется также для приема нефтепродуктов, попадающих в канализацию в аварийных случаях.

Блок очистных сооружений для данного типа сточных вод состоит из решетки 17, песколовки 18 и нефтеловушки 19 с 2-часовым отстаиванием. Очень высокое содержание нефти п механических примесей s сточных водах при зачистке резер-

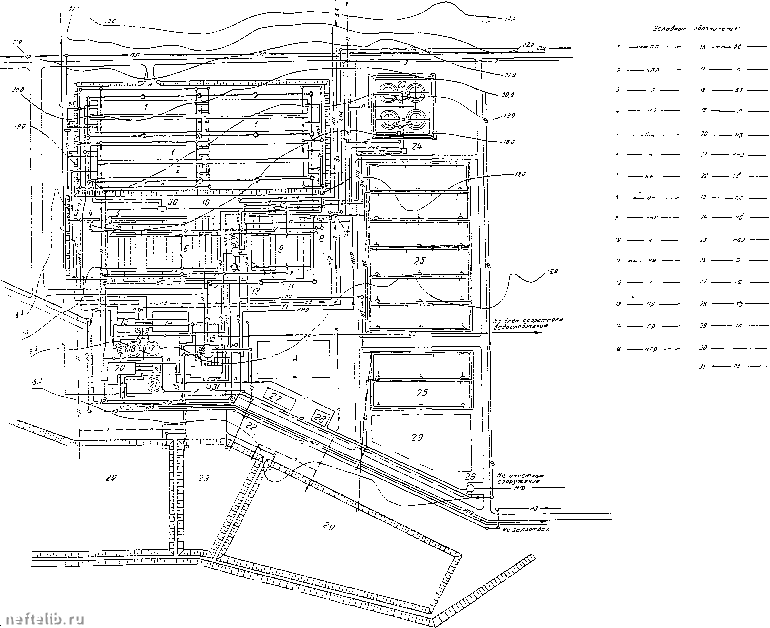

Фнг. 197

План расположения очистных сооружений канализации нефтеперерабатывающего завали г - усоеляигслн-отстоймикн пвом-.линяеваго стока; 3 - усреаингели-отстойннки стоков ЭЛОУ; J -лнвиесброс прам-лнвмеаого стпяа; 4 - песколавка ппом-лияневого стака; J - кямепя оаспределення нефтеловушек; Л - нвфт«лв1ушЕа пвои-лнаневога стока; 7 -лнвяесбоос стоков ЭЛОУ; Л - песколовка стовов ЭЛОУ; 5 - яеФтгловушкн стоков ЭЛОУ; - резеовуяо для сбои нла: /Г -наносная станция уловлеяиых нефтн н нла; /2 -радерауяр для сбоев -ловлсяйой п-фтж; W -(Ьнльпзы стоков ЭЛОУ; -Фкльпзы aDOH-.iKBHeBbra стоков; М - резернуар насосиоД станиня ппои-лнвйеаых стзкоа: W - насосная станция поом-лианевых стоков; /7 - резервуар холодной поом-лнаневоЗ воды: Л -овзваг»» грязвой промыаноД ноды; /? -резервуар очнщениы* стоков ЭЛОУ; JC-насосная станция йняьтров: 2-резесоуао горячей промывной воды: 2Э - лнвмесврос пром-лмвневого стока нижней юяы; 33 - резерауаряыЯ пярк разделка нвфтн: If -иыр* распрезмепця; 35 - ялоиакопктелн; 35-яасоснзя станикя яозяйстаениыя стоков; 27 - коятора це.ха водо пол готовки; 33 - ме-хаянчесияя мастерская; 23 -авапийные «мкосги; 3(7 - рзсао«делттельные

пункты системы энеогоснабжеипз: - резервуар дренажных вод. •с.ювны* обозначения: / - груОопроюл проч-ливневога стзкя: 3 - яапорный трубопровод псоч-лиоигнога стока; 3 - трубопровод стоков ЭЛОУ: 4- напорный трубопровод стоков ЭЛОУ; 5 - трубопровод сернисто-щелочных стовов; 5 - грувопроюл уловленной иефтя: 7 -нэпооный ттзубопровоа уловленной н-фтя; а - пзубопровод яодачк отстоенной меЛтн к насосной; ?-напорный трубопровод подачн р(сфти в резервуар; /О - трубопрояоа сбора кла; -напорный труборровод подачв яла а накопителя: /2 - трувопровод горячей воды; /Л - пзубопровал проиызиой зоды; /* -трубопровод грязпоЯ промывной воды; /5 -напорный трубопровод грязной промывной зоды: /5 - трубопровод очнщвяного ором-лнвнеаого стзка; f" - паропровод: /5 - воздухопровод: ;Р - ттзубоаосвод сброса ливневых вод; 20 - лзубопровоа поом-лннневоп) стока нижней зоны; 2/- напорный трубопровод пром-лнвневого стока нижней юны; 32 - трувопровод аварнйного сброса; JJ -тртбо птъой отзола пвстга: 2-* - трубоороеод ппптаварной волы рсзервуаопого пярка; 75 - напоряыП трубопровод очншенного стока ЭЛОУ; 25 - коллектор хозяйстяенны.т стоков; 37 -иапоряыЛ иолдвктор хоз.чВстаенныя стоков; 23 - юдопроводгия гпть

: гздратттями- 3? - трубопроводы опорохненття усредпнтелей; - кабельная сеть знергоснабжеиип; 3» - трубопровод пврелнвноП воды нлонакопнтелей
