Главная Переработка нефти и газа А. Аатезианские насосы с электродвигателем над скважиной типов АТН-14 и АТН-16 На фиг. 125 и 126 приведены общие виды, на фиг. 127 и 128 графические характеристики, а в табл. 170 и 171 технические данные насосов АТН-14 и АТН-16. Завод-изготовитель насосов АТН-14 и АТН-16-Государственный Союзный Московский завод № 2, (Москва, 164, 1-ая Мытыщинская ул., д. № 2). Табл и ц а 170
Таблица 171 Марка насоса а. о с m ... о S- u га go 3 о. и S- S >=f и га 5 о S о АТН-1вр/1 АТН-16Р/2 АТН-16Р/3 .АТН-16Н/5 400 400 400 400 18,2 36,4 54,6 91 40 75 100 180 16 24 40 16 16 16 16 4402 7512 10314 15887 1920 2210 2210 2345 22790 45190 67590 11390 27745 50430 78115 118485 885 1170 1455 2025 Примечания к табл. 170 и 171. 1. Нормально в качестве привода применяются электродвигатели типа ЭДП, изготовляемые на базеэлектродвигателей единой серии АО с числом оборотов 1460. 2. В случае применения для насосов ATH-I4P/2, АТН-14Р/4, ATH-I6P/1 и ATH-16t/2 электродвигателей типа ДАМВШ 114-4 и 115-4 мощностью соответственно 45 и 75 кет размер А будет равен: для иасосов АТН-14Р/2 и АТН-14Р/4-2172 мм, для насосов ATH-16P/1 и ATH-I6P/2-2302 мм,

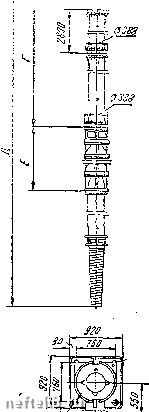

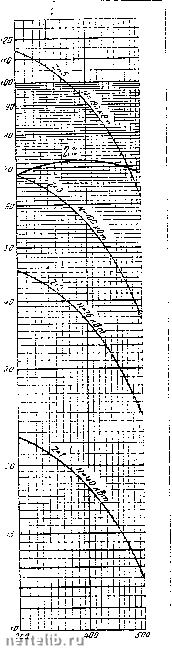

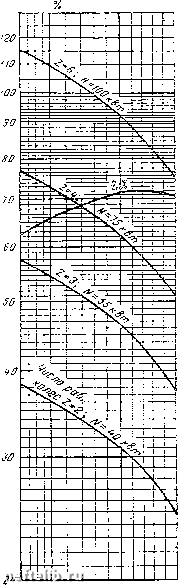

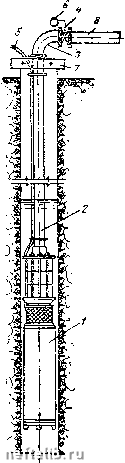

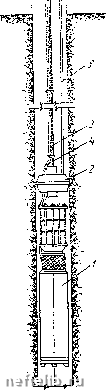

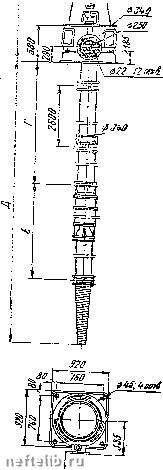

![]() ![]() Фиг. 125 Артезнанскнн насос .А.ТН-14Р Фиг. 126 Артезианский насос ATH-16P ![]() ISO 200 2S0 300 Фиг. 127. Графическая зарактеристика насоса ATH-I4P ![]() Фиг. 128. Графическая характеристика насоса АТН-16Р ![]() Фиг. 130 Установка агрегата ПМНЛ с подвесным трубопроводом 1-насос; 2-подвесной трубопровод, 3-колено; задвижка; 5-каоель; «-манометр; 7-опорный хомут; 3-водоотливной патрубок. ![]() Фиг. 131 Установка агрегата ПМНЛ с устройством для подачи воды непосредственно внутри обсадной трубы /-•насос; 2-упдотиительное устройство: 3-стальной канат; -кабель; 5-трубка для замера д, намнческого уровня; 6-опорный хомут; 7-водоотливной патрубок. 5. Артезианские насосы с погружным электродвигателем типа ПМНЛ Новые насосы ПМНЛ (Погружной мотор-насос „Ленинград") по сравнению с выпускаемыми до сих пор глубинными насосами типа АТН обладают следующими преимуществами: 1) более высоким к. п. д.; 2) в несколько оаЗ меньшим весом и основными размерами; 3) возможностью установки в искривленных скзажннах; 4) они более просты в эксплуатации; 5) требуется значительно меныпе времени на монтаж и демонтаж; 6) требуется меньше запасных частей и времени на ремонт; /) возможностью подачи воды с больших глубин; 8) возможностью перевода на автоматическую работу. На фнг. 129 показана конструкция, а в табл. 172 приведены технические данные насосов ПМНЛ. Завод-изготовитель насосов ПМНЛ-ремонтная база треста „Союзшахтоосушение" (г. Тула). Спуск агрегата на требуемую глубину производится дву.мя способами: а) на трубах, присоединяемых к напорному патрубку, одновременно служащих для подачи воды на поверхно.сть (Фиг. 130). iff so
90 70 iO Я Фнг. 132. Характеристика насоса ПЛШЛ-ЮОхЮО SO 70 00 Q,ir>/vac Фиг. 133. Характеристика насоса П1МНЛ-60Х130 . . б) на стальном канате, закрепляемом на особом устройстве у напорного патрубка насоса, позволяющем подавать воду непосредственно по обсадной трубе (фиг. 131). На фиг. 132, 133 и 134 даны графические характеристики насосов ПМНЛ. а -СГ Я ч о а
