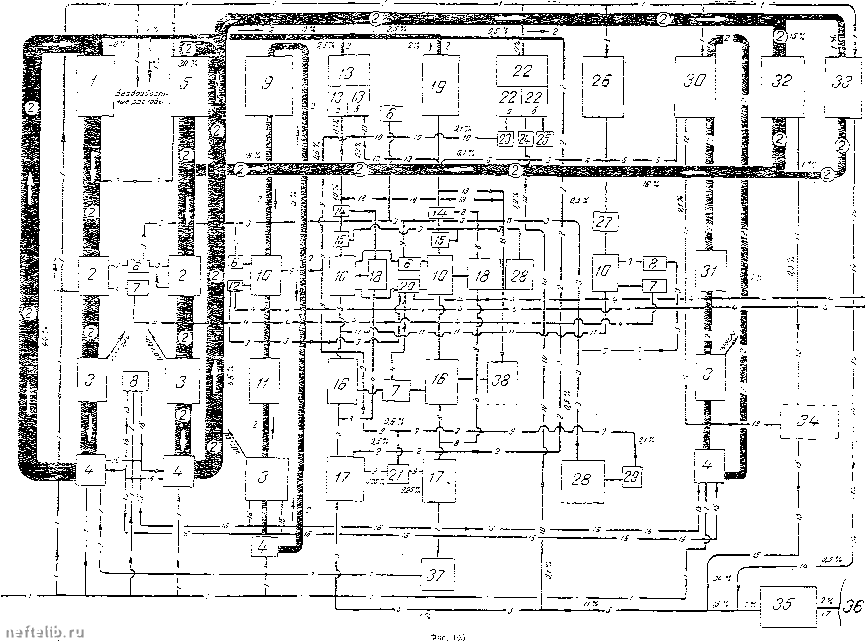

Пл[л;-р1ии ujdMa к.анал1иацнл нефтеперераиатьшагащ,1го завода, с noKaaamiti.u оборотных .:истем зодоснабжеиим / - ycraitauKii. леоеоааагываюшяе .iriOTb л тгикелые нефтепроду-пы (1-я система обаоотного аодоснабжения): 2 - нефтеотдглитель: J - охладители: -/ - сбор и перекачка и.слаждеиион аоды: - устзиоак». аерерабатыа.чюйис гаы н легкие иефтепро::укты i2.r спстэма оборотного зойосиабження): о - сбор н откачка ила; Г - сбор ;[ откачка нефтепройукта; 5 - установка для С7аб1[лнзацин ;i хлорирования аодЫ; i- барометрические конденсаторы •мещеяня эзкуумных установок {2-ч :ист2ма оборотного 2одрснабжсннл): /О - нефтгловушкн: - установка по отдувке сгроводорояа; /2 - сбор и раздалка нефтепродуктрв; /J-установка по подготовке нефти к переработке: /Ja - дггнаратооы. сыр-езые ларкч; .J6 - подшнпнчкн. малышки насосов л pip.; лнанесброс; /.j - песколовка: /ff - пруды дополнительного отстоя; /7 - песапые фильтры; - аварийный амбар; /у лотки, полы,

маннфольды, атмосферные стоки :i пр.; Г5 - сбор н зааделка нгфтепро дукта; ЗУ - сбор н откачка промывной аоды: -2 - производство серноЛ кислоты и установки сарнок!1стотнай обработки нефтепродуктоа: .а - сегнокнстотная обо:!бпгкз иештепродуктоа; ЛГб - производство серной каслоты; 2Л - регулирующая емкость; Г* - местная нейтралнззиия; ?5 - шланонакопителн; ,5 - защелачиаанне: -Г - рагул!оуюиЕая г.мкост/ 25 - нлонакопнтел!! илн илозы- площадки; :ЗЭ - сбор и откачка лренажноИ эоды; JO - .химическая переработка пэрзфнна (4-я система оборотного золрснабжемня); J/- очистные сооружения: j2 \-пмическан :1ереработкз .-аза; - катэлнзаторные фабрики; j-.- специальная ачнстка хи.мпческн загрязненных стрков; J5 - буферный пруд: Jo -эоаое.м; J7 - сбор и перекачка очище.чной аоды; J -аварийная емкость иа "-суточный рзсгод сточны?: ло~ /-/-свежая зпдз: :-2 - зодз оборотных систе.м зодоснабжения; J-J - нл -! песок: *-* -уловленными нефтепродукт: i-5-сточные зоды не пригодные для нспользоааннп в система:; оборотного ао2ос1!аб!кен11Я: э-з - то же. ПРИГОДНЫ» д.тп чспользозтня в оборотны.х снстг.ма.т зодоснабження посте и. очнсткн: -""-Г - сточные зоды. .чапоавляе.мые посте очистки в Ь.ю систему оборотнаго аодоснабженпн: - л;(аненые эод: :-? -дренажные зиды; iи-Ю ~ тслыг стоки; М- - сеоннсто-щглочеиый стоки; /::-/2 -стока от цехов химической переработки параФнноа; /J-/J - сточные зоды от насосон устэнозок по подготовке гефтп: /../.f стокн катзлнзатооных Фабрик: /5-/5 - очищенные стокн от хнмпчасхих цехоз (?-/5 - зоды с резгентзмн" :i-th стабилизация золы: /7-/Г -;токи :i3 5v£tleпны;t прудов: /8-/й - л злрнПньи! :upn:.

лочных сточных вод от цехов по подготовке нефти с присоединением в точке доочистных установок этой системы для совместной очистки и доочистки, или подвергнуты специальной обработке в кислотоупорных нефтеловушках и нейтрализаторах.

Кислые сточные воды от установок производства серной кислоты, свободные от загрязнения нефтепродуктами, подлежат нейтрализации на местных установках с последующим отводом в буферный пруд. Допустимо также использование нейтрализующей способности воды, скопляющейся в буферном пруде, и самого водоема.

8. Условно чистые воды от цехов по химической переработке парафинов направляются для повторного использования в тех же цехах и образуют 4-ю систему оборотного водоснабжения или включаются в 1-ю систему оборотного водоснабжения завода.

Условно чистые воды от цехов по химической переработке газа и от катализаторных фабрик направляются во 2-ю систему оборотного водоснабжения или образуют местный (цеховой) блок оборотного водоснабжения.

9. Сточные воды, содержащие фенолы и крезолы, должны находиться под особым контроле.м ввиду высокой токсичности этих продуктов и вредного влияния их на органолептические свойства воды водоемов общественного пользования.1

Фенольные воды должны собираться отдельно от других сточных вод нефтеперерабатывающих заводов и подвергаться централизованному или рассосредоточенному обезвреживанию на местных установках. После обезвреживания, которое сводится к регенерации фенола и к доочистке биологическим методом или другими приемами, освобожденные от фенола сточные воды могут быть направлены на повторное использование в местную систему оборотного водоснабжения завод i или спущены в водоем вместе с хозяйственно-бытовыми сточными вода.ми населенного места, если это окажется допусти-.мым по нормам ГСИ (0,001 мг/л воды водоема).

10. Небольшими местными обособленными канализационными сетями оборудуются установки для этилирования бензина.

П. Загрязненные сточные воды от установок по химической переработке парафинов и по химической переработке газа требуют устройства на заводе обособленной канализационной системы, имеющей назначение отводить их на специальные очистные сооружения. Условно чистые воды этих установок включаются в общую систему оборотного водоснабжения завода или в местную оборотную систему.

I Системы 9-13 на фиг. 194 не показаны, как отдельные местные устройства, которые могут быть не связаны с комплексом производственных канализационных сооружений.

12. Сточные воды от атмосферных осадков (от дождей н снеготаяния) отводятся различными каналами:

а) выпадающие на замкнутые территории сырьевых резервуариых парков и на площадки установок по подготовке нефти Отводятся соответствующей производственной канализационной сетью;

б) выпадающие на обвалованные площадки промежуточных и товарных резервуариых парков, на площадки технологических установок и др. отводятся промышленно-ливневой канализацией;

в) выпадающие на остальной территории завода, не загрязненной нефтепродуктами, отводятся специальной системой водостоков (дождевая канализация). Эти сточные воды с санитарной и производственной точек зрения должны быть отнесены к условно чистым, что позволяет осуществлять их выпуск непосредственно в водоем. В зависимости от местной обстановки может возникнуть необходимость устройства перед водоемом буферного пруда для дождевых вод.

13. Спуск хозяйственно-фекальных сточных вод в канали-ционные системы, обслуживающие производственные нужды завода, должен быть исключен.

Наличие органических примесей в хозяйственно-фекальных сточных водах оказывает вредное влияние на процесс нефте-улэвливания, способствует эмульсированию ловушечных нефтепродуктов и снижает их производственную ценность.

§ 43. ПРИМЕРНАЯ СХЕМА КАНАЛИЗАЦИИ НЕФТЕПЕРЕРАБАТЫВАЮЩЕГО ЗАВОДА

На фиг. 195 показана примерная схема канализации нефтеперерабатывающего завода, включающая оборотные системы -заводского водоснабжения.

По схеме предусматриваются 4 системы оборотного водоснабжения с использованием заводских сточных вод.

1-я система о б о р от н о г о в о д о с н а б ж е н и я, использующая условно чистые воды 1-й категории (см. § 40 и табл. .216). Использованвые сточные воды из установок, перерабатывающих нефть и тяжелые нефтепродукты, направляются в неф-теотделитель с 30 минутным отстоем; после ох.таждения на вентиляционной градирне они направляются насосной установкой в систему оборотного водоснабжения. Сточные воды 1-й категории составляют примерно 32% от общего количества воды, участвующего в технологических процессах. К этим водам лосле их очистки и охлаждения добавляются очищенные сточные воды промышленно-ливневой канализации (промывочные воды, товарных паркови проч.), чистые сточные воды от парафинового производства и добавочная вода из водопровода. Эта добавка может увеличить количество воды, участвующей в 1-й системе оборотного водоснабжения, до 44%.

423

2-я система оборотного водоснабжения завода использует условно чистые воды 2-й категории из установок перерабатывающих газы и легкие дистилляты в количестве порядка 30% от общего расхода воды. К ним добавляется до 1Ь% условно чистых вод 2-й категории от цеха синтетическога спирта и условно чистые воды катализаторной фабрики. После очистки в нефтеотделителе с 20 минутным отстоем и охлаждения в вентиляторных градирнях, сточная вода поступает в систему 2-го оборотного водоснабжения.

Сточные воды от барометрических конденсаторов смешения вакуумных установок (в количестве до 3%) после очистки в нефтеловушках с 2-часовым отстоем, отдувки сероводорода и охлаждения поступают в сборную емкость 3-й системы оборотного водоснабжения.

Сточные воды от химической переработки парафина в количестве до 7% после специальной очистки и охлаждения поступают в приемную емкость 4-й системы оборотного-водоснабжения завода.

Для отвода сточных вод нефтеперерабатывающих заводов, требующих глубокой очистки от нефтепродуктов, предусмат-Г)иваются устройства двух основных систем канализации.

1-я система канализации (промышленно-ливневая канализация) назначается для приема и отвода:

а) промывочных вод от технологических аппаратов, лотков, манифольдов, полов, промежуточных и товарных резервуаров;

б) сточных вод конденсаторов смешения и скрубберов отдельных установок (кроме вод барометрических конденсаторов АВТ);

в) сточны.х вод конденсаторов смешения битумных установок.

К той же 1-й системе канализации присоединяются стоки атмосферны.х осадков, выпадающих на поверхность технологических площадок и обвалованные территории промежуточных н товарных парков.

По промышленно-ливневой канализацпи сточные воды направляются в узел очистных сооружений (§ 44).

По промышленно-ливневоп канализации отводится 2-2,5% (от общего количества) производственной воды от технологических установок 19, к которым добавляется 0,3% аналогичных по качеству сточных вод от утечки сальников и подшипников насосов 13-д и от установок 30 по переработке парафина. Эти стоки проходят- решетку и песколовки. Далее после глубоко!! очистки в нефтеловушках 10, прудах дополнительного отстоя 16 и на фильтрах 17 эти сточные воды направляются в сборный резервуар и в приемный резервуар насосной 1-й системы оборотного водоснабжения завода.

2-я система канализации состоит из 4-х отдельных сетей н 4-х отдельных узлов очистных сооружений, объединяемых общим

отводом в буферный пруд и выпуском в водоем или в пруды испарения:

1. Сеть для сбора и отвода сточных вод от установок подготовки нефти и от сырьевых парков 13-а, конденсатор смешения битумных установок, установок сернокислотной обработки нефтепродуктов 22-а и от сборника отстоявшейся воды 29 илонгкопителя 28. Всего по сети отводится до 1% производственной воды на узел их очистки. Он состоит из решетки к песколовки 15, нефтеловушки 10, пруда 16 и песчаных фильтров 17.

В ту же канализационную систему отводятся дождевые сточные воды из обвалованных территорий сырьевых парков.

После очистки сточные воды направляются в буферные-пруды 35 и на сброс.

2. Сеть для сбора и отвода сточных вод, содержащих сернистые щелоки. Устройство отдельной сети предопределяется свойствами сернистых щелоков, указанных в § 40. Сернисто-щелочные сточные воды отводятся через регулирующую емкость 27 в нефтеловушку 10 и затем в пруд дополнительного-отстоя 16 первой сети 2-й системы канализации завода (сеть сточных вод от подготовки нефти и сырьевых парков). Общее-количество сернисто-щелочных вод при залповом выпуске не превышает 0,1%, и при регулировании стока-0,015% от общего количества производственной воды завода.

3. Сеть для сброса и отвода сточных вод, содержащих кислоты (HjSO). Общее количество сточных вод ориентировочно-определяется в 0,2% От общего объема производственной воды. Из них 0,1% от установок по сернокислотной обработке-нефтепродуктов 22-а направляется в первую сеть 2-й системы канализации для совместной очистки со сточными водами этой системы и выпуска в буферный пруд 35. В зависимости от .местных условий эти сточные воды могут подвергаться предварительной нейтрализации.

Сточные воды от установок по производству-серной кислоты 22-6 в количестве 0,1% от общего производственного рас--хода, после местной нейтрализации 24 направляются в буферный пруд 35.

4. Сеть для сбора и отвода сточных вод от установок пс--химической переработке парафина 30 и газа 32 (загрязненных специальными продуктами) в количестве соответственно 0,2 и-0,3% от общего производственного расхода вод направляемых на особые очистные сооружения 34 и, после очистки,- в буферный пруд 35. Загрязненные сточные воды от катализаторных фабрик в количестве 0,5% после местной счистки направляются непосредственно в буферный пруд 55.

Отдельному сбору, и обезвреживанию подлежат фенольные сточные воды и воды, содержащие ТЭС.
