60-г;,

мнн.,

ср-ф

ф и -э-выражены в м/сек;

е) ширину одной секции В не более 5 м.

Перед выходом воды из нефтеловушки рекомендуется устанавливать на расстоянии 0,5-0,75 м от сборного лотка или водосливной стенки полупогруженную доску; глубина погружения не должна превышать 0,5 м и возвышение доски над уровнем жидкости должно быть не менее 0,2 м. Такую же полупогруженную доску рекомендуется устанавливать и в начале нефтеловушки.;

При размещении секций нефтеловушек надлежит руководствоваться ПТУСП МНП 01-51 и 02-55. Согласно последним, общая площадь смежных нефтеловушек не должна превышать на нефте-газоперерабатывающих заводах 2000 м при длине одной из сторон не более 40 м и ширине каждой секции-не более 6 м. Количество секций должно быть не менее двух. На нефтепромыслах общая площадь зеркала нефтеловушки не должна превышать 400 м. При необходимости иметь большую площадь нефтеловушек допускается постройка второй на расстоянии 10 м от первой. При дальнейшем расширении это расстояние должно быть равно полусумме двух смежных сторон, но не менее 20 м.

Нефтеловушки, как правило, должны- быть открытого типа. В отдельных случаях, при соответствующем обосновании, допускается перекрытие нефтеловушек сборными железобетонными плитами.

Заводские нефтеловушки следует располагать от любого здания, сооружения, установок, резервуаров, не связанных с обслуживанием нефтеловушек, на расстоянии 30 м, а от ловушечных насосных станций и емкостей с уловленной нефтью- не менее 20 (Более подробно см. ПТУСП МНП 01-51 и 02-55).

Высота стенок нефтеловушек от уровня жидкости до верха стенки должна быть не менее 1 м.

Нефтеловушки Американского нефтяного института (АНИ)

Некоторый интерес представляет конструкция нефтеловушек типа АНИ, близкая к конструкции нефтеловушек типа „Гипронефтезаводы".

По техническим условиям ПТУСП МНП-02-55 рекомендуется принимать ширину каждой секции нефтеловушки не более 6 .и.

В ловушках АНИ:

1) предусматривается форкамера, имеющая назначение гасить скорость сточных вод, поступающих по канализационному каналу, и обеспечивать их равномерное поступление в секции- нефтеловушек;

2) поступление сточных вод нз камеры гашения скорости в нефтеловушки осуществляется через перегородку с вертикальными по всей высоте камеры щелями, шириной 4 мм к" больше, составляющими 3-7% от общего поперечного условного сечения камеры. Щели имеют уширение к выходу потока под углом 15°. Щелевые перегородки способствуют равномерному распределению скоростей по живому сечению-нефтеловушки. При засорении щелей сточные воды поступают через верхнюю кромку перегородки, как через водослив;

3) сгребание осадков к воронке осуществляется скребковыг* транспортером, а- извлечение их производится из воронки;

4) стенка.м воронки придается уклон 1,6:1,0 при глубине-ее 0,8 м. Удаление осадков осуществляется гидроэлеваторами или песковы.ми насосами.

Габаритные размеры нефтеловушки .\НИ определяются следующим расчетом.

Площадь нефтеловушки

где Q-расход сточных вод, поступающих в нефтеловушку.., м/сек;

iZt-CKOpoc.Tb подъема минимальных по размеру частиц нефти, подлежащих задержанию в нефтеловушке (70- 100 и.);

а-коэффициент, учитывающий турбулентность и вынос частиц нефти. Площадь поперечного сечения нефтеловушки

9 о

где i;-горизонтальная скорость течения, которая принимается;-не более 15 щ и не более 0,915 м/мин (принимается меньшая величина). Отношение глубины Н к ширине ловушки В принимается;

-=0,3, но не более 0,5. В

Длина нефтеловушки

La-H

§1 1

-or;:.

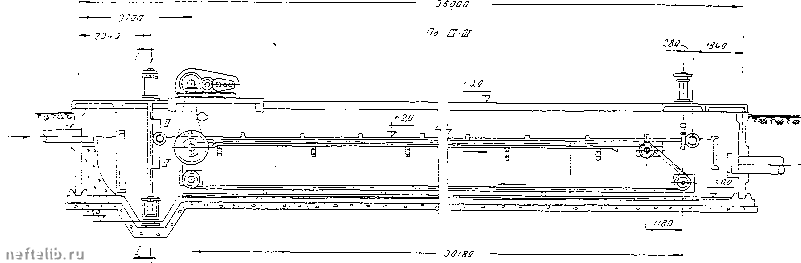

Фиг. 222

Типовая нефтеловушка Г;шроспецнефти из сборного железобетона, пролззодите-тьностью одной секции -. ЪЬ л/пек

в этих расчетах.скорость подъема частиц нефти определя-.ется по формуле

с, 18

где обозначения по предыдущему.

Значение коэффициента а дается ниже:

20 1,45

15 137

10 1,27

1,07

При проектировании должны быть учтены следующие замечания:

1) ширина секции нефтеловушки, как правило, не должна превышать 6 м;

2) вследствие возмущающего действия скребковых механизмов глубина нефтеловушки должна быть не менее 0,9 м. Максимальная глубина не должна превышать 2,45 м;

3) число секций должно быть не менее двух.

Нефтеулавливающий комбайн (конструкции Н. М. Литвишкова) 1956 г. [25]

Нефтяной комбайн конструктивно объединяет ряд сооружении, входящих в состав уз.аа нефтеулавливания,-нефтеловушку, песколовку, гидрозатвор, разделочные резервуары, дренажные площадки для осадков и т. д.

Устройство комбайна показано на фиг. 221.

Сточная жидкость по трубопроводу пройдя гидрозатвор,, поступает в кольцевую песколовку, где происхо.аит выпадение песка.

Из песколовки сточная жидкость поступает в аванкамеру 8 и через дырчатую перегородку в кольцевую нефтеловушку 10. Пройдя нефтеловушку, освобожденная от нефти и механических примесей вода поступает через водослив Н в отводящий канал 1о и в канализацию 16. Вращающейся фермой 19 с прикрепленными к ней скребками, проводимой в движение электро-моторо.м 20, нефтяная пленка сгребается к нефтесборному же-.vio6y 26, по которому собранная нефть отводится в два разделочных резервуара, занимающих центральное кольцевое пространство нефтяного ко.мбайна. Разделочные резервуары для подогрева снабжены паровыми змеевиками. Перекачка нефти и воды осуществляется стационарными насосами, установленными на перекрытии комбайна. Для удаления песка из нефтеулавливающей камеры на вращающейся ферме /установ-

„есковой пряямок 12. а 1"Х1,£,хоъ!гктх.. Песок

Разрез А5 22 i. .23

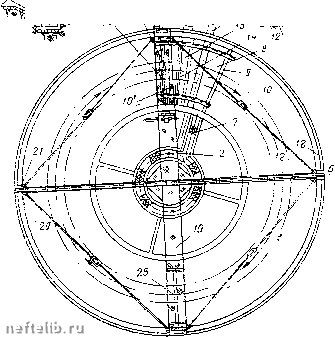

Фиг. 221

Конструкция нефтеулавлнвающего комбайна / - подающая трупа; 2-гидрозатвор; .5-кольцевая песколовка; 4-наклонное дннще песко.човкп; 5-окна; 5-прня.чок для осадка; 7-желоб, подающий воду в аванкамеру ловушки: о-аванка.чера ловушки; Э-дырчатая стенка; 10-кольцевая нефтеловушка; и-наклонное днище нефтеловушки; /2-кольцевой прия.чок; /J-нефтяная пленка; водослив; /5-отводя-ший поперечный желоб; /5-канализааия; /7-внешняя стеика комбайна; /5-рельспвый путь; /9-вращающийся мостик: 50-тележка мостика; 21- колеса тележки; 22-ось могтина; 2Л-электоомотор; 24-редуктор; .25-скребки, подвешенные к раме мостика; 26-приемный желоб для нефтепродуктов; 27-противовес нефтяного желоба.
