в случаях, когда скорости в условиях сухой погоды окажутся меньше допускаемых минимальных, необходимо внести соответствующие изменения в основные расчетные показатели.

Расчет раздельного отвода производственных сточных вод выполняется обычными приемами, принятыми для расчета городской хозяйственно-фекальной канализации, с введением коэффициентов часовой неравномерности в расчет удельных и сосредоточенных расходов.

§ 65. НАПОРНЫЙ РЕЖИМ РАБОТЫ ДОЖДЕВОЙ И ОБЩЕСПЛАВНОЙ

КАНАЛИЗАЦИИ

Согласно СН и П § 2 п. 4, водосточная сеть может проектироваться как с самотечным, так и с напорным режимом, в зависимости от рельефа местности и прочих условий.

Гидравлический расчет сети в условиях ее работы при напорном режиме допускает (при максимальных расчетных расходах) переполнение сети. Переполнение выразится в повышении уровня воды в смотровых колодцах и в образовании пьезометрического напора в коллекторе. При этом уровень воды в смотровых колодцах должен оставаться во всех точках сети ниже отметки крышки люка.

В практике проектирования целесообразность расчета в условиях напорного режима возникает по преимуществу для отдельных участков сети или коллекторов небольшой длины прн достаточно глубоком их заложении и при плоском рельефе. Расчетный расход при напорном режиме определяется по формуле

где Q-расход дождевых вод, определяемый по

Фиг. 212

Условия напорного режима в канализационной сети

обычной

формуле

Q = ----ij.F л/сек (§ 51);

Я-коэффициент напорности (см. ниже), меньший единицы (Я-<1);

Qnan-расход, л/сек, по которому должны быть рассчитаны диаметр и др. показатели, принимая движение при безнапорном режиме в условиях полного заполнения трубопровода.

По расчетам проф. Н. Н. Белова [Л. 18] коэффициент

напорности может быть выражен формулой

(а + 1)=-1

Va+l L 1,5 а

где а-отношение

равный

где /, уклон лотка трубопровода.

/н-добавочный напорный уклон, равный :/,, по фиг. 212; л-показатель степени в формуле зависимости интенсивности расчетных дождей от их продолжительности (§ 51).

§ 66. РЕГУЛИРУЮЩИЕ ЕМКОСТИ ДЛЯ ДОЖДЕВЫХ СТОЧНЫХ ВОД

Регулирующие емкости для дождевых сточных вод целесообразно предусматривать:

1) в системах общесплавной и дождевой канализации, обслуживающих обширные нефтепромысловые площади при больших расчетных расходах;

2) в системах про.мышленно-ливневой канализации нефтеперерабатывающих заводов, принимающих дождевые потоки из внезаводских площадей стока;

3) во всех случаях, когда возникает необходимость отводить ливневые сточные воды из бессточных впадин рельефа промышленных территорий при помощи насосных установок или перекачивать промышленно-ливневые сточные воды при их отводе на очистные установки или к местам выпуска в водоем.

Регулирующие емкости размещаются:

1) у мест включения дождевых вод стекающих из внешних площадей стока в ливневую или промышленно-ливневую сеть предприятия;

2) на верхних участках магистральных транзитных каналов для дождевых и промышленно-ливневых сточных вод;

3) при насосных станциях для перекачки дождевых и промышленно-ливневых сточных вод.

Под регулирующие емкости используются:

1) местные впадины рельефа, естественные пруды и мелкие озера;

2) овраги и тальвеги с устройством упрощенных запруд;

3) искусственные выемки (амбары).

Расчет регулирующей емкости (пруда) производится по следующей схеме:

а) устанавливаются нормальный и максимальный горизонты воды в пруде (или максимальный и минимальный расходы в искусственной емкости);

б) определяется регулирующая емкость пруда;

в) по графикам притока, путем подбора, устанавливается расчетный расход для отводящего коллектора и сбросных устройств.

Период превышения расчетного дождя должен устанавливаться индивидуально для каждого объекта с учетом местных условий. Обычно регулирующие емкости рассчитываются на дожди с повторяемостью, принятой для расчета канализационных систем предприятия.

Определение объема регулирующей емкости может [производиться по формуле

где Qp-расчетный расход дождевых вод у места включения в регулирующую емкость, м/сек; р-расчетное время стока со всего бассейна до места включения сточных вод в регулирующую емкость (время добегания), сек.; -отношение расчетного расхода Qp к расходу выпускаемых из емкости сточных вод Qh. - Формула, однако, не отражает всех условий накопления дождевых вод емкости и их отвода. Поэтому применение этой формулы не рекомендуется при а<0,15.

Оптимальная продолжительность опорожнения емкости определяется техно-эконо-мическим сравнением вариантов. Для предварительных расчетов она может приниматься:

1) при самоточном отводе воды из емкостей с использованием естественных прудов и озер-48 часов и больше, исключая время дождя;

2) при откачке воды из искусственных емкостей-20- 24 часа и меньше.

В этих условиях X приобретает невысокие значения pi обычно меньше 0,15.

В нефтепромысловых условиях регулирующие емкости проектируются проточными.

Для расчета регулирующих емкостей .может быть рекомендован метод расчета по „изохронам добегания" отдельно по коротким дождям ливневого типа и по длительным обложным дождям. Оба типа дождей отбираются по материалам местных метеостанций за 10-15 лет по списку:

а) наиболее сильных (по средней интенсивности) кратковременных ливней, принимая в расчет по графику их выпа-

1Метод разработан доц. М. И. Атласо.ч.

дения только ядро ливня, исключая переднюю и хвостовук? часть;

б) наиболее сильных по суммарному объему (в л(м слоя ил» на га площади) дли-

тельных дождевых осадков за время их выпадения.

По заданному периоду однократного переполнения регулирующей емкости отбираются расчетные дожди того и другого типа.

Для отобранных дождей составляется график средних интенсивностей q за интервалы времени г = 2-5 мин. по ходу их выпадения, по образцу, показанному на фиг. 213. Там же отмечаются соответствующие модули стока

Фиг. 214 Карта бассейна стока с изо.хро-нами добегания

5> ?i

25 ж

/5 t, мим Фиг. 213 График .хода выпадевия дождя

(показаны чертой со штриховкой),

где Ъ = 2-й-0-20-г!;

2-коэффициент покрытия (по § 53); z?o-время от начала дож-- дя до данного момента по графику, мин.; с/о-соответствующая этому времени средняя интенсивность от начала дождя, л\сек-га. На план бассейна (фиг. 214> наносятся линии границ равного времени стока (изохроны-добегания) к регулирующей емкости через интервалы времени 2-5 мин. При этом, руководствуются скоростямн-стекания по логам и склонам или ведомостью гидравлического расчета дождевой сети.-

По фиг. 214 определяются величины частных площадей стока Fi, Fz,.-, Fn н соответствующие продолжительности добегания м, 2М, гм...

По графику хода выпадения дождя (фиг. 213) и по карте бассейна стока с изохронами добегания (фиг. 214) составляет-ся гидрограф стока в регулирующую емкость по тем же 1нтервалам времени

1-\ = 0,001Д(9,-ф,-Л);

Ж, =0,001Д4?д-д-Л + ?а-1-1д-1-2-Ь....

qi-i-Pn)

я т. д.... до окончания дождя и постепенного осущения площади стока.

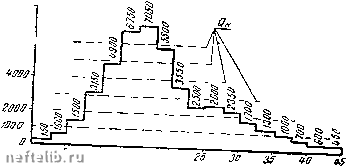

Гидрограф стока показан на фиг. 215. На оси абсцисс дано время от начала выпадения осадков t, мин., а на оси ординат- полученные объемы притока воды Q л/сек в регулирующую емкость за интервалы времени мин.

Is го

Фиг. 215

Гидрограф стока в регулирующую емкость

Площадь гидрографа притока в емкость равна обшему объ-ему дождевой воды, образующемуся за время выпадения дождя. Линиями Qf,, выражающими объем воды, отводимой из регулирующей емкости (откачка насосами нли самотечный отводящий канал), на гидрографе стока отсекаются объемы воды, накопляющиеся в емкости за время выпадения дождя. Эти объемы отводятся в период спада интенсивности выпадающих осадков и после окончания дождя.

• На фиг. 216 нанесены кривые зависимости объема регулирующей емкости от объема отводимой воды Qh. Пр.и 506

этом значения Wp отмечаются на ординатах в л а значения объема отводимой воды Qh на абсциссах в л\сек.

S0O юно

2000 Фиг. 216

3000

Он, л/сек

Кривые зависимости объема емкости li/p от отвода вод Qh

Кривая зависимости, построенная по расчетному дождю ливневого типа, показана линией а-б-в. Кривая зависимости, построенная по расчетному дождю, отобранному по признаку наибольшего суммарного объема выпавших осадков, показана линией г-б-д.

гт Он

При малых значениях а = --,

где Qp-расчетный расход в точке присоединения сети к регулирующей емкости, определяемый по времени ,добе-гания по §§ 54 и 55, л/сек; Он-количествб воды, отводимое из регулирующей емкости, л/сек,

т. е. при длительном опорожнении емкости ее объем рассчитывается по ветке г -б (ориентировочно при а<0,20).

При повышенных значениях а, т. е. при непродолжительном времени опорожнения емкости (ориентировочно а>0,20) ее объем определится по ветке б-в.

В нефтепромысловых условиях при использовании под регулирующие емкости естественных впадин и прудов, а также запруженных оврагов, предпочтительно принимаются невысокие значения оттока Q„. . -
