строений пролетом 18 и 24 м; 2,8 м - для пролетных строений пролетом 30 и 36 м; расстояние между наружными гранями ферм - 2,7 и 3,6 м соответственно.

Пролетные строения собираются на месте монтажа из ферм, связей и траверс заводского изготовления. Фермы изготовляют из экономически эффективных гнутосварных профилей и стали марок, обеспечивающих экономию металла до 25%.

Пролетные строения, изготовленные по серии ЛРС-01-83, допускают блочный монтаж этих строений и трубопроводных сетей.

Рабочие чертежи серии разработаны для климатического района Пц (ГОСТ 16350-80) .соответствующего территории Латвийской ССР. Серия предназначена для снеговых районов IU, П и 1, совпадающих с ветровыми районами 1, М и Ш, 1У соответственно, в несейсмичной зоне строительства. Они пригодны как для территории Латвийской ССР, так и для других районов СССР с аналогичными климатическими условиями.

Инженерные сети размещают на конструкции пролетных строений с симметричным расположением вертикальных нагрузок по отношению к оси наземной эстакады. Однако рабочие чертежи серии разработаны с учетом возможности смещения оси суммарных вертикальных нагрузок от оси пролетного строения в плане на 0,5 м при ширине пролетного строения 2 м и на 0,75 м при ширине 3 м.

Конструкции пролетных строений рассчитаны на горизонтальные осевые нагрузки, создаваемые инженерными сетями и составляющие 30% вертикальных. Горизонтальные боковые нагрузки на участках конструкции, расположенных до 6 м от опор пролетных строений, приняты равными горизонтальной осевой нагрузке. Инженерные сети в пролете могут опираться на скользящие, катковые или подвесные опоры. Расположение неподвижных опор в пролетах не допускается. Они должны быть размещены либо вне пролетных строений, либо на их концах. Допустимый шаг -расстановки опор инженерных сетей или их опорных конструкций составляет 3 или 6 м.

Пролетные строения рассчитаны на сооружение продольных проходных дорожек шириной 0,6 м, облегчающих строительство, ремонт и обслуживание инженерных сетей. Они рассчитаны также на установку не более четырех ограждающих щитов и защитных настилов соответствующей длины, необходимых при пересечении путей электрифицированного транспорта. Максимальная высота расположения низа конструкций пролетных строений над уровнем земли составляет 10,2 м.

Рабочие чертежи пролетных строений настоящей серии разработаны в 80 вариантах. Столь широкая шкала позволяет при привязке чертежей серии к конкретному объекту достичь высокой экономии использования металла.

Технико-экономические показатели стальных пролетных строений серии ЛРС-01-83 определяются следующим:

экономией стали по сравнению с типовыми стальными пролетными строениями серии 3.015-2/82 за счет применения эффективных гнутосварных профилей и стали прогрессивных марок - до 25%;

снижением стоимости и трудовых затрат (в том же сравнении) при изготовлении пролетных строений - до 30%;

снижением стоимости проектирования и трудовых затрат (в том же сравнении) - до 80%;

резким сокращением сроков проектирования стальных пролетных строений для пролетов, охваченных серией. Привязку рабочих чертежей серии для конкретного объекта практически выполняют за несколько дней, в то же время как разработка индивидуального проекта пролетного строения с учетом выдачи необходимых заданий и заказов, подготовки и заключения договоров требует многих месяцев;

унификацией и упрощением изготовления и монтажа металлоконструкций;

повышением качества пролетных строений за счет индустриализации их изготовления;

расходом сталепроката на одно пролетное строение - 4...12 т/шт. или 0,25...0,31 т на 1 м погонной длины пролетного строения в зависимости от вертикальных нагрузок, создаваемых инженерными сетями, а также от длины пролета.

Латвийская республиканская серия ЛРС-02-84 "Стальные пролетные строения пролетом 18; 24; 30; 36 м для наземной прокладки инженерных сетей с применением ферм типа "Мо-лодечно". Разработана в 1984 г. Задачи, условия и цели разработки серии ЛРС-02-84 такие же, как для рассмотренной выше серии ЛРС-01-83. Некоторые особенности заключаются в следующем:

пролетные строения, изготовленные по серии ЛРС-02-84, позволяют прокладывать инженерные сети в двух ярусах. Сети возможно опирать на траверсы нижнего или верхнего яруса, либо подвешивать к траверсам верхнего яруса (рис. 5.8), что существенно упрощает их строительство, ремонт и обслуживание;

проходные дорожки пролетных строений серии ЛРС-02-84 могут быть сооружены на любом ярусе;

конструкции пролетных строений серии ЛРС-02-84 разработаны с использованием типовых ферм типа "Молодечно", изготовляемых из экономически эффективных замкнутых гнутосварных профилей, производимых по рабочим чертежам серии 1.460.3-14;

стальные пролетные строения серии ЛРС-02-84 собирают из ферм типа "Молодечно" централизованной поставки и от-

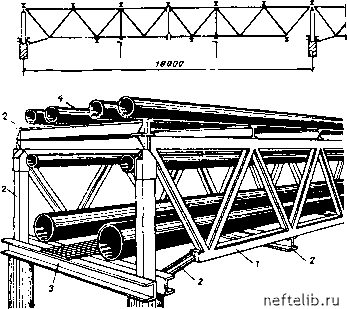

Рис 5.8. Стальное пролетное строение пролетом 18. 24, 30, 36 м для наземной прокладки инженерных сетей с применением ферм типа "Молодечно"

1 - ферма типа "Молодечно"; 2 - дополнительные элементы: стойки, траверсы, подкосы; 3 - проходная дорожка; 4 - трубопроводные сети

дельных элементов местного изготовления. Это значительно упрощает и удешевляет сборку пролетных строений, но ставит работы в зависимость от возможностей и сроков централизованной поставки ферм.

Латвийская республиканская серия ЛРС-03-85 "Стальные пролетные строения пролетом 15; 18; 21: 24 м для наземной прокладки инженерных сетей с применением сварных двутавров". Разработана в 1985 г. Задачи и цели разработки серии ЛРС-03-85 такие же, как рассмотренных выше серий

ЛРС-01-83 и ЛРС-02-84. Серия предназначена для более коротких пролетов и для трубопроводных сетей меньших диаметров и предлагает три типа балочных конструкций (рис. 5.9, табл. 5.2).

Пролетные строения балочной конструкции рассчитаны на создаваемые инженерными сетями горизонтальные осевые

Тип 2

6 Тип 3


Рис. 5.9. Стальные пролетные строения промтом 15, 18, 21, 24 м для наземной прокладки инженерных сетей с применением сварных двутавров

а, б, в - соответственно тип 1, 2, 3

нагрузки, составляющие 30% вертикальных. Горизонтальные боковые нагрузки учтены только для пролетных строений типа 1, при условии, что они действуют только на участке 6 м У одной из опор пролетного строения.

Рабочими чертежами настоящей серии разработаны 186 вариантов пролетных строений. Столь широкая шкала позволяет выбрать оптимальный вариант пролетного строения для каждого конкретного случая и достичь высокой экономии использования металла.

Каждый из трех типов пролетного строения имеет свои особенности.

Балочные конструкции типа 1 предназначены для использования при относительно больших вертикальных нагрузках, больших и небольших диаметрах трубопроводов, а также при прокладке кабелей. Кабели наиболее удобно размещать по наружным боковым стенкам балок. Конструкция допускает прокладку как обычных, так и взаиморезервируемых кабелей. Серией предусмотрена возможность прокладки посередине



5.2. Номенклатура стальных пролетных строений балочной конструкции серии ЛРС-03-85

Тип пролетного строения

Шаг траверс, м

Дпи-трэ-верс, м

Нормативная вертикальная нагрузка от инженерных сетей на 1 м погонной длины пролетного строения, кН/м

Допустимый эксцентриситет вертикальных нагрузок, м

Длина пролета, м

5,9; 7,8

0,625

15; 18;

3; 6

7,8; 9,8; 11,8

0.75

21; 24

9,8; 11,8

0,75

15; 18; 21

9,8; 11,8; 13,7; 15,8

0.75

15; 18

2.0; 3,9; 5,9

15; 18; 21; 24

0,35

0,22

балочной конструкции проходной дорожки шириной 0,6 м длн облегчения строительства, ремонта и обслуживания сетей. При отсутствии необходимости в дорожке на ее месте могут быть расположены инженерные сети. Балочная конструкция предусматривает возможность установки боковых оградительных щитов и защитных настилов в случаях пересечения пролетными строениями путей электрифицированного транспорта. В серии приведены их рабочие чертежи.

Конструкция пролетных строений типа 1 допускает крепление сплошных боковых щитов архитектурного назначения высотой до 0,7 м. В каждом конкретном случае их выполняют по индивидуальным проектам. Щиты архитектурного назначения должны устанавливаться только по требованию службы главного архитектора города для придания пролетному строению и конструкциям инженерных сетей определенного архитектурного вида или цветовой гаммы.

Рабочими чертежами серии ЛРС-03-85 разработаны прогрессивные конструкции - тонкостенные балки без ребер жесткости, что дает до 10% экономии стали по сравнению с традиционными решениями.

Пролетнь(е строения типа 1 компонуют из блоков полной заводской готовности и траверс. Блоки состоят из двух сварных двутавров, соединенных между собой горизонтальными связями и диафрагмами, и стыкуются на высокопрочных болтах. Траверсы устанавливают на пролетные строения с шагом 3 или 6 м и крепят на сварке.

Чертежами серии предусмотрен строительный под-ьем в средней части пролетного строения, равный его прогибу при полной нормативной нагрузке. Для создания уклонов трубопроводов (если это необходимо) пролетные строения устанавливают на разновысоких опорах.

Пролетные строения типа 1 изготовляют специализированные заводы местных строительных организаций. Конструкции настоящей серии допускают их блочный монтаж вместе с трубопроводными сетями. Пролетные строения серии ЛРС-03-85 пригодны для территории Латвийской ССР, а также для других районов СССР с аналогичными климатическими условиями.

Балочные конструкции типа 2 предназначены для прокладки небольшого числа трубопроводов малого диаметра, а также разных кабелей, скрываемых за конструкциями продольных балок. Подобные требования иногда предъявляют службы главных архитекторов городов.

Пролетные строения типа 2 компонуют из блоков полной заводской готовности, состоящих из двух сварных двутавров, соединенных горизонтальными связями. Траверсы опущены ниже уровня верхнего пояса блоков и вместе с ребрами жесткости конструкции образуют диафрагмы, обеспечивающие устойчивость верхних и нижних поясов сварных двутавров. Блоки стыкуют на высокопрочных болтах.

Балочные конструкции типа 3 предназначены для прокладки 2...3 трубопроводов малого диаметра или небольшого числа кабелей. Они представляют собой блок полной заводской готовности пролетом 15 м, состоящий из двух сварных балок, соединенных между собой диафрагмами-траверсами с шагом 3 м.

Технико-экономические показатели стальных пролетных строений балочной конструкции серии ЛРС-03-85 определяются следующим:

экономией стали по сравнению с традиционными балочными конструкциями за счет применения тонкостенных балок без ребер жесткости - до 10%;

снижением стоимости конструкций и трудовых затрат (в том же сравнении) при изготовлении пролетных строений -до 20%;

снижением стоимости проектирования и трудовых затрат - до 80%;

резким сокращением сроков проектирования стальных пролетных строений для пролетов, охваченных серией;

унификацией и упрощением изготовления и монтажа металлоконструкций;

повышением качества пролетных строений за счет индустриализации их изготовления;
