также в случаях непредвиденного расширения или реконструкции предприятий.

Расчетные схемы для каждой разновидности сетей по своему построению в некоторой степени различны.

Расчетными схемами сетей называют исходный проектный материал, подготовленный для последующего выполнения гидравлического расчета трубопроводных сетей, в результате которого определяются их диаметры, потери давления и скорости движения транспортируемого материала в трубах. Для расчета кабельных сетей разного назначения в расчетных схемах отражают их специфические исходные данные.

На расчетной схеме однотрубной сети сжатого воздуха (рис. 2.6) показывают:

компрессорную станцию;

трассу сетей, подводимых к каждому отдельному зданию потребителя сжатого воздуха;

номера или названия зданий потребителей сжатого воздуха; нумерацию расчетных участков сети;

объем сжатого воздуха, протекающего через расчетный участок сети, - V, м/ч (или м/мин), при нормальном атмосферном давлении р = 0,0981 МПа;

расход массы сжатого воздуха на каждом отдельном расчетном участке - G, т/ч;

длину расчетных участков сети - L, м; расчетным участ-<ом сети называют отрезок, расположенный между двумя последующими ответвлениями сети, по которому на всем протя-кении протекает одинаковое количество транспортируемого иатериала. Длину расчетных участков определяют по откорректированному плану трасс наземных эстакад и проходных саналов;

плотность воздуха при нормальном атмосферном давлении - ), кг/м;

одновременность расходования отдельными зданиями тран-портируемого по сетям материала.

Значения V и G для каждого отдельного здания в расчетных хемах сетей проставляют по данным, приведенным в ранее оставленной сводной таблице максимально-часовых расходов ранспортируемого материала. В магистральных участках сети асчетные значения V и G будут суммой расходов отдельными отребителнми только в том случае, если максимальное расхо-ование материалов совпадает по времени во всех зданиях.

тех случаях, когда такое совпадение отсутствует, значения и G определяют с учетом коэффициента одновременности, риведенного в сводной таблице или в пояснительной записке.

Диаметры трубопроводов D заносят для наглядности в асчетные схемы уже после выполнения гидравлического рас-;та проектируемых сетей.

г®

®

iPyd

йруд

источник

TtnnOTkt

tPyd

®

tPyi

ЛРуд

Рис. 2.7. Расчетная схема двухтрубных водяных тепловых сетей, работающих по закрытой схеме

Q - расход теплоты, ГДж/ч; G - расход теплоносителя, т/ч; О - условный диаметр трубопровода, мм; L - длина расчетного участка сети, м; V - скорость движения теплоносителя в трубопроводе, м/с; Лр -

удельные потери давления в трубопровода на трение, Па/м; 1...12 - номера расчетных участков сети

В расчетной схеме двухтрубных водяных тепловых сетей, работающих по закрытой схеме (рис. 2.7), приводятся:

размещение котельной - источника теплоты;

схемы подающего и обратного трубопроводов. При наличии закрытых схем, в которых расход материалов и диаметры труб в обоих трубопроводах сети одинаковы, обычно дают схему только одного - подающего - трубопровода. В случаях применения открытых схем показ обоих трубопроводов является обязательным;

номера потребителей теплоты;

нумерация расчетных участков сети, которая при закрытой схеме может быть единой для обоих трубопроводов, при открытой схеме должна быть различной;

расход теплоты в каждом участке подающего трубопровода Q, ГДж/ч;

расход теплоносителя на расчетных участках G, т/ч; длина расчетных участков сети L, м;

сведения о потерях теплоты в сети и об одновременности расходования теплоты потребителями.

В расчетных схемах расход теплоты Q первым делом наносят на ответвлениях к каждому отдельному потребителю по данным, приведенным в сводной таблице максимально-часовых расходов теплоты, с учетом нормативных потерь теплоты в сетях. На магистральных участках сети расходы теплоты определяют в виде суммы расходов по всем ответвлениям, но с учетом понижающего коэффициента одновременности к.

Расход циркулирующего в тепловых сетях теплоносителя определяют по формуле

G = (1/4,19) (О/Дт)10 ,

где 4,19 и 10 - переводные коэффициенты; At - разница расчетных температур теплоносителя в подающем и обратном трубопроводах водяных тепловых сетей, °С.

В общем случае G = + G3 +

G +G + G к.в г.в т

= (

4,19 At

"" °о, в, к.в, г.в, т °о. в, к.в, г.в, т ° - соответственно расходы на нужды отопления, вентиляции, кондиционирования воздуха, горячее водоснабжение и технологические нужды потребителей.

Значения At определяют по графику температур воды в водяных тепловых сетях {рис. 2.8) каждой конкретной системы теплоснабжения. При этом следует обратить особое внимание на то обстоятельство, что график температур может несколько видоизменяться в зависимости от способа регулирования отдачи теплоты в котельной, а также в зависимости от схемы подключения отдельных теплоиспользующих систем и установок в тепловых пунктах потребителей теплоты.

Обычно графики температур воды в водяных тепловых сетях строятся по режиму отопления - основного вида тепло-потребления, с применением способа качественного регулирования отдачи теплоты в котельной. Кроме этих, наиболее распространенных графиков существуют еще и другие, реже встречающиеся, предназначенные для осуществления качественно-

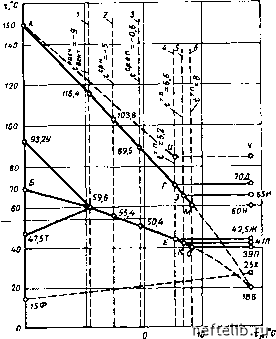

Рис. 2.8. Теоретический график температур воды в водяных тепловых сетях, построенный по режиму отопления при расчетных параметрах теплоносителя 150-70°С. средней температуре наиболее холодных пятидневок -20°С, расчетной температуре вентиляции -9оС 1 - линия расчетной температуры вентиляции при рециркуляции внутреннего воздуха помещений t = -9°С; 2 - линия средней температуры наиболее холодного месяца (-5°С) ; 3 - линия средней температуры отопительного периода tP"°"" = -0,6°С; 4 - линия, проведенная по точке перелома графика температур при расположении перелома

на уровне 70°С (t" = 5.2°С); 5 - то же, при расположении перелома

на уровне 65°С (t"" = 6,6°С); 6 - линия, проведенная по точкам начала и окончания отопительного периода, которые в настоящем случае совпадают с точками перелома графика температур при расположении перелома на уровне 60°С (t"" = 8°С)

количественного регулирования отдачи теплоты. Существуют также графики, которыми предусматривается повышение температуры теплоносителя в подающем трубопроводе (линия А - Ц - Ч, приведенная на pwc. 2.8), осуществляемое при подсоединении водо-водяных подогревателей систем горячего

водоснабжения потребителей по последовательно включенной схеме в целях снижения расхода теплоносителя в сетях. Кроме упомянутых, имеются еще и иные разновидности графиков температур.

Расчет водяных тепловых сетей ведут в режиме максимального расхода теплоносителя, который определяют следующим образом (при параметрах теплоносителя 150-70°С):

1. Для нужд отопления

= (0/4,19ДtJ)10

2. Для нужд вентиляции Gg = {0Ю9АХ)Ю ,

где = 150 - 70 = 80°С в случае действия вентиляции без рециркуляции воздуха помещений; при рециркуляции воздуха At принимают согласно графику температур при расчетной температуре вентиляции.

В условиях климата Риги при t* = -9°С; At = 116,4 - 59,6 = 56,8°С.

3. Для нужд кондиционирования воздуха Gk.b = Qк.в/4.19At.в)10

где At = 150 - 70 = 80°С при одноступенчатом подогреве воздуха

помещений и отсутствии рециркуляции воздуха в калорифере; At =

= 150 - 70 = 80°С при двухступенчатом подогреве и отсутствии рециркуляции, для калориферов первой ступени; At „ = 70 - 30 = 40°С

для калориферов второй ступени, подключаемых по независимой схеме; At g = 116,4 - 59,6 = 56,80С при двухступенчатом подогреве и наличии

рециркуляции в условиях климата Риги для калориферов первой ступени

(то же и при одноступенчатом нагреве); At, = 70 - 30 = 40°С для

калориферов второй ступени.

4. На горячее водоснабжение (для санитарно-бытовых и технологических нужд производства).

г.в = 4.b/4.19AVb>10" (ОтЯ19Д103,

гдеА1ц и At зависят от температуры греющей воды, температуры нагреваемой воды, предназначенной для использования, способа нагрева воды - в одноступенчатых или двухступенчатых водо-водяны/ подогревателях, а также от схемы подключения подогревателя второй ступени. Но особую роль в нагреве воды играет повышение температуры теплоносителя в подающем трубопроводе по отношению к типовому графику температур, построенному по режиму отопления.

Расчетный расход теплоносителя для нужд горячего водоснабжения определяют по его температурам в точке перелома графика температур. Поскольку температура греющей воды тут минимальная, расход теплоносителя получается максимальным.

Расходы теплоносителя для приготовления горячей воды, используемой на санитарно-бытовые и технологические нужды, определяют согласно СНиП 2.04.07-86.

На предварительных стадиях проектов диаметров водяных тепловых сетей в системе, работающей в параметрами t = = 150-70ОС, когда известен общий расход теплоты, но не известно точное распределение ее расходов по видам тепло-потребления, для подсчета расходов теплоносителя, принимают следующие значения At:

при закрытой схеме с приготовлением горячей воды в одноступенчатых подогревателях At = 64-68°С;

при закрытой схеме с приготовлением горячей воды в двухступенчатых подогревателях, подключенных по смешанной схеме, At = 66...70ОС;

при открытой схеме At = 68...720С.

Некоторая разница в значениях At объясняется влиянием вентиляции и кондиционирования воздуха с наличием или отсутствием рециркуляции воздуха помещений. Она также зависит от отношения расхода теплоты на горячее водоснабжение к общему расходу теплоты Q потребителями.

2.6. МЕТОДИКА ГИДРАВЛИЧЕСКИХ РАСЧЕТОВ ТРУБОПРОВОДНЫХ СЕТЕЙ

Общие сведения. К составлению гидравлического расчета трубопроводных сетей приступают после разработки их расчетных схем. Гидравлические расчеты сетей можно выполнять и оформлять разными способами. Наиболее удобным способом является выполнение расчетов в табличной форме, которая заметно упрощает как сами расчеты и их проверку, так и пользование полученными результатами.

Различают расчеты сетей для газообразных материалов и жидкостей; материалов, имеющих существенные изменения температуры, вязкости и плотности на своем пути передвижения. На результаты гидравлических расчетов сетей заметное влияние оказывает ламинарность или турбулентность потока струи, материал труб и значение эквивалентной шероховатости их поверхности, местные потери давления в сети. Выполнение гидравлических расчетов различных трубопроводных сетей упрощают и облегчают вспомогательные таблицы для гидравлических расчетов водяных тепловых сетей, паропроводов, кон-денсатопроводов и мазутопроводов, приведенные в приложе-
