рис. 28 видно, что между компонентами образуется химическое соединение Mg4Ca3, которое можно рассматривать как третий новый компонент, поэтому эту диаграмму можно рассматривать как диаграмму, состоящую из двух систем: Mg - Mg4Ca3 и MgXas - Са. Для системы Mg -Mg4Ca3 линия ABC - линия ликвидуса, а линия FBG - солидуса. В области, ограниченной площадью

ABF, наряду с расплавом содержится магний, а в области BCG - химическое соединение Mg4Ca3. В точке В выпадает эвтектика, состоящая из кристаллитов Mg и Mg4Ca3. Доэвтектические сплавы состоят из смеси кристаллитов магния и эвтектики, а заэвтектнческие - из смеси эвтектики и Mg4Ca3. Для системы Mg4Ca3 - Са линией ликвидуса является линия CDE, а солидуса - HN. В точке D образуется эвтектика, состоящая из кристаллитов Mg4Ca3 и Са. Доэвтектические сплавы этой системы состоят из Mg4Ca3 и эвтектики Mg4Ca3 и Са, а заэвтектнческие - из эвтектики и кальция. Из диаграмм состояния видно, что состав и температуры плавления эвтектнк этих сплавов различны.


Рис. 28. Диаграмма состояния системы сплавов магния и кальция

3. Связь между свойствами сплавов и типом диаграммы состояния

Диаграммы состав - свойства разработаны Н. С. Кур-наковым и С. Ф. Жемчужным. Для наглядности рассмотрим изменение твердости НВ, электропроводности Е от состава сплава, содержащего два компонента А и В (рис. 29).

В сплавах типа механической смеси свойства (твердость, электропроводность и т. д.) изменяются в зависимости от состава линейно (рис. 29, а).

В сплавах твердого раствора свойства изменяются в зависимости от состава по определенным зависимостям, например, твердость при возрастании концентрации компонента В (рис. 29, б) вначале растет, а затем пада-



ет, тогда как электропроводность вначале падает, а затем возрастает.

В сплавах типа химического соединения свойства (рис. 29, в) выражаются ломаными линиями, и в точке, отвечающей химическому соединению, наблюдается максимум (для твердости) или минимум (для электропроводности). Из рис. 29 видно, что механические (твер-


а S в

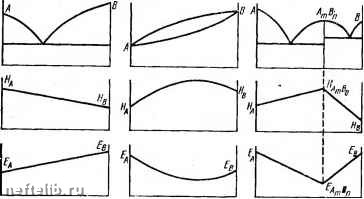

Рис. 29. Диаграмма состав - свойства

дость) и физические (электропроводность) свойства зависят от структуры сплава. По этим диаграммам можно определять и технологические свойства сплавов, что облегчает выбор материала для изготовления изделий.

Глаяа IV ЖЕЛЕЗОУГЛЕРОДИСТЫЕ СПЛАВЫ

К сплавам железо - углерод относятся стали, чугуны и ферросплавы, занимающие по масштабам производства первое место, а по многообразию применения самое широкое распространение в технике. Чистое железо имеет две аллотропические модификации - а и у (см. аллотропические превращения железа). Чистое железо со многими элементами образует как химические соединения, так и твердые растворы. Например, с углеродом оно образует химическое соединение цементит РезС, в котором



содержится 6,67% С. Цементит обладает высокой твердостью (НВ 800) и очень малой пластичностью.

Железо растворяет углерод с образованием твердых растворов. В зависимости от модификации железа растворимость углерода различна. Так, в у-железе максимальная растворимость углерода при 1147° С составляет 2,14%, а минимальная растворимость при 727° С - 0,8%. Твердый раствор углерода в y-Fe называется аус-тенитом по имени английского ученого Р. Аустена. Аус-тенит пластичен, твердость его НВ 160-200. В a-Fe растворимость углерода намного ниже. Так, максимальная растворимость углерода при 727° С составляет всего 0,02%, а минимальная - 0,006% при комнатной температуре. Твердый раствор углерода в a-Fe называется ферритом (от лат. слова ferrum - железо). Феррит имеет низкую твердость (НВ 80) и высокую пластичность.

1. Диаграмма состояния железо - цементит

Сплавы железо - углерод выше 6,67% С не применяются как конструкционные материалы, поэтому рассмотрим только диаграмму состояния сплавов железо - це-


Содертиие у г/leрода, %

100%

FegC

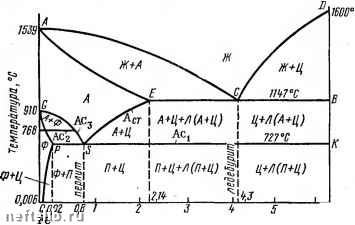

Рис. 30. Диаграмма состояния системы Fe - FejC
