Главная Переработка нефти и газа Илименование обдувочною устроПства ![]() Обдувочныи пистолет с запорным клапаном и наконечником Обдувочный пистолет с запорным клапаном без наконечника мя отверстиями I с дву- 2X3.9 7,4 7.4 5,02 4,00 20,7 16,3 Наконевдик из газовой трубы: ~ 13 мм 5,03 4,00 7,4 7,4 7,4 £=17 мм 42,3 33,4 5,00 4,00 11,3 166 135 7,3 7,3 D = 22 Обдувка из резинового 7,3 7,3 4,00 223 187 Шланга ктор из тройника 1622 (для Обдувки смазывающей стью) жидко- 3,45 247 229 3.53 вс°ГГЙУ.Г„~ в среди» [Глава XVI. ВЛАЖНЫЙ ВОЗДУХ Атмосферный воздух содержит некото-76. Свойства рое количество водяных паров, т. е. пред-влажного ставляет собой смесь сухого воздуха и во-воздуха дяного пара (влажный воздух). Компрессор- ный воздух также содержит в себе водяные пары. По закону Дальтона давление влажного воздуха (смеси) р представляет собой сумму парциальных давлений сухого воздуха р и водяного пара р: Р = Рв + Рп- По закону газовых смесей каждый из газов, входящих в смесь, занимает весь объем смеси, следовательно, количество пара в 1 влажного воздуха равно его плотности q„ кг/м и называется абсолютной вла5кностью воздуха. Воздух насыщен парами воды, когда в нем содержится максимально возможное для данных температуры и давления количество водяных паров. Парциальное давление и плотность пара в этом случае достигают высшего предела (для данных р и /) и обозначаются соответственно р„ и q„. Пар, не насыщающий воздух, является перегретым; его температура выше температуры насыщения, а его парциальное давление и плотность меньше парциального давления и плотности пара, насыщающего воздух, р„ < Р„ и Q„ < Q„. Отношение действительной абсолютной влажности к абсолютной влажности насыщенного пара той же температуры и давления называется относительной влажностью, или степенью насыщения. Рн в процентах ф = -Р«. 100 = --100%. Рн Ян Подогрев воздуха при постоянном давлении уменьшает его относительную влажность ф, так как с повышением температуры q„ возрастает. Охлаждение воздуха приводит к уменьшению q„ и увеличению ф. При ф = 1 наступает точка росы, так как дальнейшее охлаждение воздуха приведет к выпадению влаги, сконденсировавшейся в виде росы. Парциальное давление р„ и относительную влажность определяют с помощью психрометра. Весьма простой психрометр Августа состоит из двух одинаковых термометров. Шарик одного из них (мокрого) обернут батистом или другой материей, смоченной водой. При обтекании воздухом сухой термометр покажет действительную температуру воздуха 4С, а влажный (мокрый) термометр покажет более низкую температуру насыщения 4 С, т.е. точку росы. Пользуясь графиком на фиг. 149, определяют относительную влажность ф. Например, при температурах 4 20 С и in 15"С ф - 60"о. Влагосодержанием й называется отношение массы паров воды т„ во влажном воздухе к массе сухого воздуха в нем т. Давление р, р„ и р„ мол<ет быть выражено в мм вод. ст. нли в мм рт. ст., но размерность должна быть в каждом случае обязательно одинаковой. Плотность сухого воздуха, составляющего часть влажного воздуха, но занимающего весь объем смеси, определится из уравнения состояния: ![]() 35 25 Температура сухого термометра О-5°С Фиг. 149. Относительная влажность воздуха в зависимости от температуры сухого и мокрого термометра. ReT - Р - Рп а плотность влажного воздуха (всей смеси) равна е = У< + бп Qe + <iPQ«- Объемные составляющие, входящие в смесь сухого во.чдуха, /g и пара г„ равны Ге р КГ,, . Газовая постоянная влажного воздуха определяется уравнением 1 -0,377ф- 29,27 дж1{кг-град) I - 0,377ф кГм1{кГ • град) средний молекулярный вес влажного воздуха равен М, = = 28,95 - 10,934 кг/кмо.1Ь. к р Молекулярный вес влажного воздуха меньше молекулярного веса сухого воздуха, т. е. влажный воздух всегда легче сухого того же давления и температуры. Для быстрого определения газовой постоянной влажного воздуха можно воспользоваться графиком А. Гинца (фиг. 150). Так, ![]() 0 20 ёО 80 100°С Фиг. 150. Газовая постоянная влажного воздуха. например, для воздуха, имеющего температуру - = 20" С и относительную влажность ч = 50%., находим газовую постоянную R 29,4 кГм (кГ-град) или 290 дж1{кг град): Величину d измеряют на 1 кг сухого воздуха, т. е. в кг/кг или в г/кг. Из уравнения состояния для пара и воздуха в объеме V м влажного воздуха РпУ,1 = mnRnT; и равенств РеУе = irieReT I/.. К,= У,- d = nin . т„ - 463 дж/{кг-град) [47,1 кГм/{кГ-град)]. и = 287 дж/(кг-град) 129,27 кГм/{кГ-град) \ получим rfftL =0,622-. Рв Rn Если выразить d в г/ке и учесть, что = р ~ р, то выра жение для определения влагосодержания можно получить в виде" d - 622 - J Р~Рп г 1кг, а поскольку р„ = фр„. то d 622 г1кг. 622 -1- d р„ • Основные величины, характеризующие свойства воздуха и насыщенного водяного пара, приведены в табл. 30. Таблица 30 Свойства воздуха и насыщенного водяного пара в зависимости от температуры при давлении р = 760 мм рт. ст.

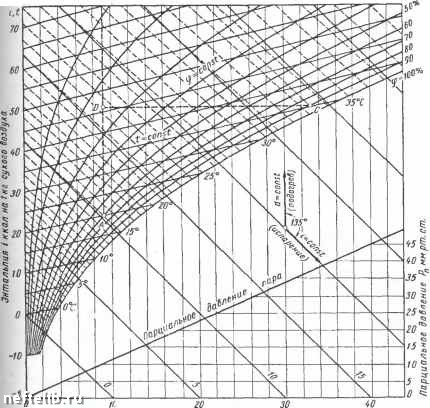

Диаграмма / - d (фиг. 151), предложенная Л. К. Рамзиным, дает возможность легко и быстро определить изменение влагосодержания d г1кг, температуры / "С, энтальпии / ккал/кГ и относительной влажности ф при процессах сушки, подогрева и вентиляции, происходящих обычно при постоянном атмосферном давлении. Диаграмма строится для определенного давления, обычно К ![]() ю го 30 дпагосодермние df на 1кг сухого Воздуха Фиг. 151. Диаграмма /-d влажного воздуха. для 745 ММ рт. ст. В диаграмме влагосодержание d отложено по оси абсцисс, а линии равных энтальпий t для удобства отсчетов отложены от оси ординат под углом 135". На диаграмме нанесены линии / const, ф = const и линия парциальных давлений пара р„ мм рт. ст. Процессы сжатия и расширения воздуха, происходящие при [различных давлениях в ступенях компрессора, холодильниках, [магистралях и пневматических двигателях, требуют применения 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 [ 46 ] 47 48 49 50 51 52 53 54 55 56 57 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
![]() |
![]() |
