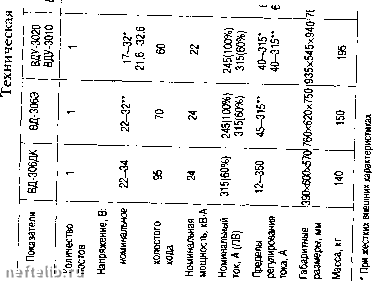

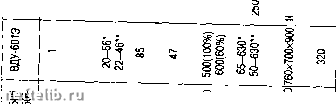

Для ручной электродуговой сварки на трубосварочных базах типа ССТ+ПАУ и БНС-81 используют многопостовые выпрямители ВДМ-1201-1 с жесткими внешними характеристиками. Для питания цепи управления внутреннего центратора и других вспомогательных цепей служит выпрямитель ВД-ЗОбЭ.

Силу тока на каждом посту при многопостовой сварке регулируют при помощи балластных реостатов типа РБ-306 (РБ-302Э).

В качестве источника питания дуги при автоматической сварке на базах типа ССТ-1-ПАУ, БНС-81 и БТС-142В служат выпрямители ВДУ-1202.

Питание оборудования каждой трубосварочной базы осуществляется через гирлянду кабелей, соединяющих блок питания и сварочную будку.

Для подачи тока к электродержателю и изделию применяют главным образом кабели марок КРИТ, КРПГ, КРПГН, КРПТН по ГОСТ 13497-77*Е, а также марок РГД, РГДО, РГДВ по ГОСТ 6731-77*Е (табл. 2.7). Это гибкие кабели с медными жилами, заключенными в резиновую изоляцию и оболочку, рассчитанные для подключения к источникам сварочного тока, либо к электрическим сетям с номинальным напряжением до 600 В, частотой до 400 Гц или постоянным напряжением до 1000 В (по ГОСТ 13497-77*Е) или до 220 В при частоте 50 Гц или постоянное напряжение (по ГОСТ 6731-77*Е). Длительно допускаемая температура жил не должна быть более 65°С.

Таблица 2.7

Номинальные наружные диаметры кабелей, мм

2.3. Сварочный инструмент и защитные приспособления

Электрододержатели в соответствии с ГОСТ 14б51-78*Е рассчитаны на номинальный сварочный ток 125, 200, 250, 315, 400 и 500 А с продолжительностью цикла сварки 5 мин и ПВ = 60 % . Масса электрододержателя должна быть не более 0,35; 0,4; 0,45; 0,5; 0,65; 0,75 кг.

ГЛАВА 2

В соответствии с токами выбирают и диаметры электродов

Для сварочных токов 250 и 500 А выпускают электрододержатели марки ЭП пассатижного типа. Электрод зажимается усилием цилиндрической пружины .между рычагом и нижней губкой, по которой к нему подводится электрический ток. Канавки в зажиме, расположенные под различными углами, обеспечивают закрепление электрода под двумя углами к продольной оси электрододержателя. Огарок удаляют нажатием на рычаг. Сварочный кабель соединяют с электрододержателем путем расклинивания конца его между корпусом нижней губки и конусом втулки. Токоподводящие детали изолированы теплостойкими полимерными материалами.

Электрододержатели марки ЭД также пассатижного типа рассчитаны на ток до 500 А. Закрепление электрода осуществляется нажатием на рычаг в положениях, удобных для ведения сварочных работ. Огарок удаляют подобно электрододержателю марки ЭП. Применяют электрододержатели на ток до 315А марки ЭД-31 "Боград" и "Корд-универсал", а также на ток до 400 А марки ЭД-40 "Боград" и "Корд-универсал" (рис. 2.3).

Электрододержатели марки ЭУ ("Луч") защелочного типа применяют для работы на токах до 315 А (модель ЭУ-300) и 500 А (модель ЭУ-500). Закрепление электрода осуществляют по принципу "вилки". Электрод вставляют в отверстие держателя, его можно фиксировать в трех положениях, осуществляя поворот на требуемый угол. Усилие прижатия создает цилиндрическая пружина, расположенная по оси изолированной рукоятки и корпуса держателя.

Рис. 2.3. Электрододержатель ЭД-40 марки "Корд-универсал": 1 - рычаг с верхней губкой; 2 - нижняя губка; 3 - теплоизоляционная защита

,ПЦНИКН ЭЛЕКТРОПИТАНИЯ для ДУГОВОЙ СВАРКИ

Электрододержатели марки ЭДС также защелочного типа используют для работы на токах 125, 300 и 500 А.

Для соединения отрезков сварочных проводов между собой применяют соединительные муфты, которые в необходимых случаях обеспечивают разъем, для неразъемного соединения - соединители СКР-25, СКР-31, СКР-50 работают при температуре окружающей среды от -40 до +50°С. Они рассчитаны на ток 250-500А (рис. 2.4).

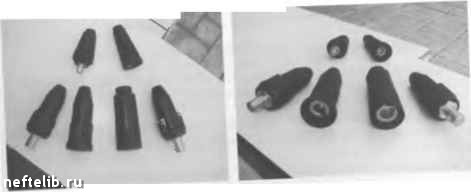

Рис. 2.4. Кабельные разъемные соединители типа СКР

Разъемные панельные кабельные соединители СКРП-25, СКРП-31, СКРП-50 с фиксирующим устройством применяют для надежного соединения с источником питания и присоединения кабеля (рис,2.5). Они рассчитаны на сварочный ток 250-500 А.

Рис. 2.5. Соединители кабельные разъемные панельные типа СКРП

При работе в монтажных условиях присоединение сварочного кабеля к заземляемой конструкции осуществляют через концевые клеммы заземления "Корд" типов КЗ-16, КЗ-20, КЗ-25, КЗ-31 и КЗ-40 (рис. 2.6). Клемма выполнена в виде пассатижей с подпружиненными рычагами, обеспечивающими зажатие изделия толщиной до 55 мм между губками. Сварочный

Рис. 2.6. Клемма заземления КЗ-2: 1 - проушина; 2 - контактная полоса; 3 - наконечник; 4 - болт; 5, 7 - губки;

б - заземляемое изделие

кабель подключают к клемме через наконечник и болт. Губки соединены гибкой, плетеной из медных жил, контактной полосой для обеспечения прохода тока через них.

Для защиты лица и глаз сварщика от брызг расплавленного металла и лучей сварочной дуги по ГОСТ 12.4.023-84* применяют защитные щитки нескольких модификаций: ручные защитные щитки (тип РН и РНП), щитки с налоговым креплением (тип НН и ННП) и щитки универсальные с непрозрачным корпусом (тип УН).

Для защиты глаз газо- и электросварщика от излучения дуги применяют светофильтры темно-зеленого цвета прямоугольной формы (52x102; 69х121мм толщиной от 1,5 до 3,5 мм) и круглые (диаметром 49,5 или 50,5 мм). Применением большого числа классов светофильтров можно достичь оптимального яркостного контраста и обеспечить лучшую защиту как от ультрафиолетового, так и инфракрасного излучения дуги.

ГЛАВА 3

МАТЕРИАЛЫ, ИСПОЛЬЗУЕМЫЕ для СВАРКИ

ТРУБОПРОВОДОВ

3.1. Стали для магиаральных трубопроводов

Для строительства магистральных трубопроводов применяют трубы стальные бесшовные, электросварные прямошовные, спиральношовные и других специальных конструкций из спокойных и полуспокойных низколегированных сталей диаметром до 1020 мм и низколегированных сталей в термически или термомеханически упрочненном состоянии диаметром до 1420 мм (табл. 3.1).

Таблица 3.1

Стальные трубы для магистральных трубопроводов

Стандарт

Диаметр, мм

Толш,ина стенки, мм

Марка стали

(класс прочности)

Временное I сопротивление разрыву, МПа

Предел текучести, МПа

ТУ 14-3-1240-84

ТУ 14-3-1698-00

АО Челябинский трубопрокатный завод 530, 820

530, 720, 820

530, 720, 820

1220

1020

ТУ 14-ЗР-04-94

1020 1020 820 820
