Число киломолей газа, растворенного в 1 нефти, составляет

22,4

= 4,46,

где 22,4 - объем 1 кмоль газа при нормальных условиях.

Из графика на рис. III.17 найдем кажущуюся плотность газа относительной плотности 0,8 в нефти с плотностью 825 кг/м*. Она равна 395 кг/м. Следовательно, увеличение объема 1 нефти, вызванное растворением газа, будет равно

23,2 • 4.46 395

= 0,260 мз.

0.1 0,6 0.9 1,0 1.1 1.2 Относительная плотность газа

1.3 ?А

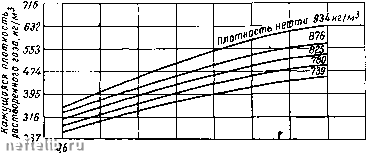

Рис. III.17. Кажущаяся плотность газа в жидкой фазе для нефтей с различными плотностями.

Общий объем насыщенной газом нефти (отнесенный к атмосферным условиям) будет равен

1,0-1-0,26=1,26 мЗ, а масса нефти с растворенным газом (в килограммах)

825 + 23,2-4.46 = 928.6 кг.

Плотность нефти с растворенным газом, следовательнО будет равна

928.6

1,260

= 738 кг/мз.

В эту величину необходимо внести поправку на давление и температуру, используя график рис. III.18 и III.19. Повышение давления сопровождается увеличением плотности, а рост температуры приводит к уменьшению ее, т. е. в пластовых условиях плотность нефти будет равна

738+10-20 = 728 кг/мЗ.

Объемный коэффициент нефти составит

928,6

-=1,27,

т. е. 1 нефти в пластовых условиях занимает объем, равный 1,27 м. Усадка нефти при дегазации будет составлять

1,27-1 1,27

g СО

100=21.2%.

/Г06

... . в32 790 9U8 НОВ Плотность нефти при 5 стандартных (/{ловиях,н8/мЗ

Рис. III.18. График для корректирования плотности на пластовое давление.

65.5 33,3 121.1 1Щ9 т.е Температура, °С

Рис. III.19. Изменение плотности нефтей в зависимости от температуры (цифры на кривых обозначают плотность нефти в кг/м при 15,5° С).

§ 10. ПЛОТНОСТЬ ПЛАСТОВОЙ НЕФТИ

В связи с изменением в пластовых условиях объема нефти под действием растворенного газа и температуры плотность ее в пласте обычно ниже плотности сепарированной нефти. Известны нефти, плотность которых в пласте меньше 500 кг/м при плотности сепарированной нефти 800 кг/м.

Не- все газы, растворяясь в нефти, одинаково влияют на ее плотность. С повышением давления плотность нефти значительно уменьшается при насыщении ее углеводородными газами (метаном, пропаном, этиленом). Плотность нефтей, насыщенных азотом или углекислотой, несколько возрастает с ростом давления.

Рост давления выше давления насыщения нефти газом также способствует некоторому увеличению ее плотности (рис. П1.20, правая ветвь кривой). При снижении давления до точки начала вьщеления газа плотность иедонасыщенной нефти уменьшается (правая ветвь кривых).

§11. ВЯЗКОСТЬ ПЛАСТОВОЙ НЕФТИ

Вязкость пластовой нефти почти всегда значительно отличается от вязкости сепарированной вследствие большого количества растворенного газа, повышенной пластовой температуры и давления.

При этом все нефти подчиняются следующим общим закономерностям: вязкость их уменьшается с повышением количества газа в растворе, с увеличением температуры; повышение давления вызывает некоторое увеличение вязкости.

II I

Давление. МПа

Рис. III.20. Зависимость плотности пластовой нефти от давления и количества растворенного газа (по данным ВНИИ).

Давление р

Рис. III.21. Схема зависимости вязкости пластовой нефти от давления.

- ахтырская нефть при t = водмитрирвская нефть при

70° С; 2 - по-t = 84° С.

о 25 Я) 75 100 Количество растворенного газа, нУп

Рис. II 1.23. Изменение вязкости бала-ханской нефти при насыщении ее газом.

40 80 120 Температура, °С

Рис. III.22. Влияние растворенного газа и температуры на вязкость пластовой нефти (по X. М. Халилову). Величина давления насыщения нефти газом указана в начале каждой кривой.

Увеличение вязкости нефти с ростом давления заметно лишь при давлениях выше давления насыщения. До этого увеличение вязкости с ростом давления значительно перекрывается понижением ее вследствие влияния растворяющегося газа (рис. П1.21). Зависимость вязкости нефти от количества растворенного газа и температуры для некоторых нефтей показана на рис. П1.22 и П1.23.

Вязкость нефти зависит также от состава и природы растворенного газа. При растворении азота вязкость увеличивается, а при растворе-
