Поскольку хлоридным методом можно определить содержание лишь одного иона, то содержание других ионов устанавливается по солености воды, полученной после экстрагирования измельченного керна, путем измерения ее электропроводности. Вместе с тем методом электропроводности не устраняются причины, уменьша-

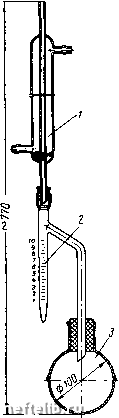

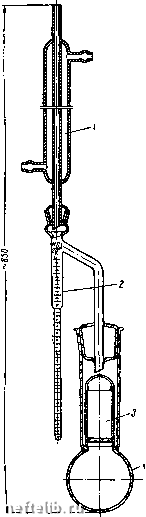

Рис. V.2. Прибор Дина и Старка Рис. V.3. Прибор ЛП-4 (Закса) для для определения содержания воды, определения нефте-, водо- и газонасы-

1 - холодильник; г - калиброванная ЩеЙНОСТИ ПОрод.

ловушка; в - колба. i холодильник; г - ловушка; 3 - фильтр

Шотта для помещения образца породы; 4

колба с растворителем.

юш,ие точность определений количества остаточной воды хлоридным методом. Например, загрязнение керна фильтратом разбавленного бурового раствора, который частично может вытеснять остаточную

воду из образца. Для определения количества фильтрата бурового раствора, проникающего в керн, в глинистый раствор добавляют различные индикаторы: ацетон, мышьяк, пропанол, декстрозу и т. д. Однако с помощью индикаторов можно определить степень загрязнения керна, ао нельзя оценить количество вымываемой остаточной воды фильтратом бурового раствора.

В лабораториях физики пласта для приближенной оценки объема остаточной воды широко применяется метод «полупроницаемых

перегородок». Для этого используется прибор, схема которого приведена на рис. 1.11. Методика проведения опыта аналогична

о 20 40 60 80 100 Водонасыщенность. %

Рис. V.4. Типичные кривые «капиллярное давление - водонасыщенность» при вытеснении из керна воды воздухом.

О 20 40 60 8С 100 Водонасыщенность. •/.

Рис. V.5. Изменение водонасыщенности образцов в зависимости от проницаемости пород при различных значениях капиллярного давления.

методике работы при построении порометрической кривой путем вы" теснения воды из керна воздухом через полупроницаемую перегородку (см. гл. I). При этом также строится кривая зависимости «капиллярное давление - водонасыщенность». Средние части таких кривых (рис. V.4) характеризуют степень однородности пор, - чем положе этот участок кривой, тем более однороден керн по составу пор. Верхние отрезки кривых представляют собой вертикальные или почти вертикальные линии, так как оставшаяся вода прочно удерживается молекулярными и капиллярными силами и не вытесняется из керна с увеличением давления. Расстояние их от оси ординат (в единицах водонасыщенности) и принимается за содержание остаточной воды в породе. При этом предполагают, что в процессе формирования залежи из породы нефтью и газом вытесняется только та вода, которую удалось извлечь из керна в процессе опыта.

В естественных условиях проницаемость пород в залежи изменяется в широких пределах. Для определения средней остаточной водонасыщенности пород по разрезу пласта или по отдельному его

участку кривые «остаточная водонасыщенность - капиллярные давления», приведенные на рис. V.4, строят по большому числу кернов (иногда изучаются сотни образцов). По этим данным находят зависимость водонасыщенности кернов различной проницаемости от капиллярного давления. На рис. V.5 приведены такие зависимости для давлений 0,5-0,33-0,17-0,068-0,034 МПа, построенные на основе графиков (рис. V.8). По таким зависимостям далее получают осредненную кривую «капиллярное давление - остаточная водонасыщенность» для пласта. Для этого вначале устанавливают среднюю проницаемость пород. В рассматриваемом примере она равна 0,150 мкм.

Проведя горизонтальную линию от найденного среднего значения проницаемости (см. пунктирную линию на рис. V.5), по точкам ее пересечения с линиями различных давлений строят осредненную зависимость «капиллярное давление - водонасыщенность» (рис.У.б), которая позволяет оценить среднюю остаточную водонасыщенность пород исследуемого пласта. Из рис. V.6 следует, что средняя остаточная водонасыщенность исследованных пород составляет 26%. Считается, что описанный метод определения остаточной водонасыщенности пригоден только для пород, содержащих значительное количество погребенной воды - более 8-10% от объема пор, так как причины небольшого содержания остаточной воды или полного отсутствия ее в породах некоторых залежей пока недостаточно ясны. Иногда это можно объяснить растворением и частичным ее испарением в процессе формирования залежи в последующие геологические эпохи. Причины и условия формирования залежей в некоторых коллекторах, в которых содержится небольшое количество воды, по-видимому, не воспроизводятся полностью в описанном методе определения остаточной водонасыщенности. Метод полупроницаемых перегородок трудоемок. Для определения остаточной водонасыщенности малопроницаемых пород требуются особо прочные мелкопористые перегородки, так как вытеснение воды воздухом или нефтью необходимо осуществлять под высоким давлением. При нагнетании в поры ртути эти затруднения устраняются (см. гл. I).

Быстро и просто остаточная водонасыщенность определяется методом центрифугирования. Образец, насыщенный водой, помещается в центрифугу и подвергается действию центробежных сил, под влиянием которых вода выбрасывается в градуированную ловушку. Вытеснению воды из породы препятствуют капиллярные силы. Вначале, с увеличением числа оборотов ротора центрифуги.

О 20 40 60 80 100 Водонасыщенность. %

Рис. V.6. Осредненная кривая «капиллярное давление - водонасыщенность» для образцов со средней проницаемостью 0,15 мкмз
