Таблица III.4

Термодинамические свойства пластовых нефтегазовых систем при различных Тар для некоторых месторождений СССР п США

(по данным разных исследователей)

§ 14. ИССЛЕДОВАНИЕ СВОЙСТВ ПЛАСТОВЫХ НЕФТЕЙ

Глубинные пробы пластовой нефти извлекают с забоев нефтяных скважин специальными пробоотборниками. Разработано много конструкций приборов для отбора нефти [21, 28]. На рис. П1.29 приведена схема одного из пробоотборников (изображен с открытыми клапанами). При подготовке к спуску нижний клапан открывают деревянным штоком, вводимым в отверстие пробоотборника снизу, а верхний клапан отжимают в нижнее положение через специальное отверстие, имеющееся в теле пробоотборника. При этом игла 15 верхнего клапана 1 раздвигает шарики 6, муфта 7 упирается в них внутренними выступами и нижний клапан 5 остается открытым. Верхний клапан удерживается в открытом положении рычагом 3, упирающимся в шток 4 верхнего клапана. При спуске в скважину полость пробоотборника промывается нефтью. Часовой механизм 10 вращает валик , соединенный с рычагом 3, который, поворачиваясь вокруг оси, соскальзывает со штока 4, и верхний клапан под действием пружины 14 закрывается. При этом игла 15 выходит из шарикового замка, .муфта 7 освобождается и нижний клапан 5 закрывается. Для установки необ-

ходимоп выдержки времени вал привода ходовой гайки 12 вращают за фрикцион, отсчитывая угол поворота по стрелке и шкале времени.

На забое пробоотборник выдерживают с открытыми клапанами в течение 10-20 мин, чтобы нефть в нем полностью соответствовала пластовой. Отбирать глубинные пробы лучше на самой ранней стадии разработки месторождений.

Методика отбора пробы зависит от условий эксплуатации залежи. Если пластовое давление намного превышает давление насыщения, отбор качественной пробы не вызывает затруднений. При забойных давлениях ниже давления насыщения, когда газ из нефти выделяется только в призабойной зоне (в области воронки депрессии), перед отбором пробы изменяют режима работы скважины так, чтобы забойное давление было при новом режиме выше начального давления насыщения. Нефть, отобранную пробоотборником, переводят в специальные контейнеры для транспортировки в лабораторию.

Если давление в нефтяном пласте ниже давления насыщения, пробы пластовой нефти, соответствующие начальным условиям в залежи, приготовляют искусственно, смешивая нефть и газ в необходимых пропорциях.

Установка АСМ-ЗООМ для исследования пластовых нефтей

Комплекс приборов АСМ-ЗООМ (рис. II 1.30) применяется для проведения опытов по разга-зированию нефтей, по определению зависимости «давление - объем» газонефтяных смесей при различных температурах {р, V, Т - соотношения), определению вязкости пластовой нефти и исследованию температуры начала кристаллизации парафина. По данным этих опытов можно подсчитать давление насыщения и коэффициент сжимаемости, определить газосодержание, плотность, объемный коэффициент и усадку, коэффициент растворимости газа в нефти.

Опыты, связанные с изменением объема нефти п нефтегазовой смеси, проводятся при помощи пресса представляющего собой

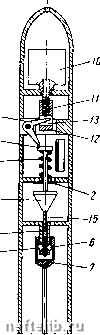

Рис. III.29. Схема пробоотборника.

1 - верхний клапаи;

2 - седло верхнего клапана; 3 - рыча™ спускного механизма; 4 - шток верхнего клапана; 5- нижний клапан; 6 - шарики замка; 7 - муфта замка; 8 -седло нижнего клапана; 9 - пружина; 10 - часовой механизм; П - валик; J2 - ходовая гайка; 13 - штифт; J4 - пружина; JS - игла верт-него клапана; 16 - -

втулка замка.

толстостенный цилиндр, в котором передвигается поршень. Проба нефти в пресс переводится из пробоотборника 7 или специального контейнера при помощи приборов блока перевода пробы, состоящего из жидкостного насоса 13, промежуточной емкости 14 и бачка Насос нагнетает масло из бачка 11 в верхнюю часть промежуточной емкости,

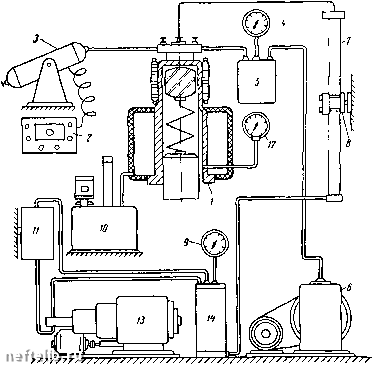

Рис. III.30. Схема установки АСМ-ЗООМ для исследования пластовых нефтей.

1 - измерительный пресс; 2 - усилитель (к вискозиметру ВВДУ); з - виско-ввметр ВВДУ; i - вакуумметр; 5 - вакуумловушка; в - вакуумнасос; 7 - пробоотборник; * - качалка для раскачивания пробоотборника; 9 - манометр; 10 - тфмостат; 11 - напорный бачок; 12 - манометр; 13 - насос жидкостный; li - промежуточная емкость.

ааполненную соленой водой, которая через вентиль нижней переводной ГОЛОВКИ поступает в пробоотборник. Проба нефти через вентиль верхней переводной головки поступает в трубопровод и через манифольд в пресс. (Верхний клапан пробоотборника при этом поддерживается в открытом состоянии при помощи специального штока.) Плунжер пресса выдвигается с такой же скоростью, с какой насос вытесняет нефть из пробоотборника. Плунжер передвигается электродвигателем через червячный редуктор или ручным приводом. Аналогичным способом пробу нефти можно вытеснить в вискозиметр 3.
