где зазор 25 = 25 мм по табл. 2.3.

7. Выбор ближайшего нормализованного диаметра долота по ГОСТ 20692-80

Дд.н = 269,9 мм > 269,5 мм.

8. Внутренний расчетный диаметр кондуктора

вн.к = 269,9 + 15 = 284,9 мм.

9. Нормализованный диаметр кондуктора по ГОСТ 632-80 (см. табл. 2.4) = 323,9 мм с максимально допустимой толщиной стенки 5к = 1 4 мм, наружный диаметр муфты = 351,0 мм.

1 0. Расчетный диаметр долота для бурения под кондуктор

Дд.р = 351,0 + 40,0 = 391,0 мм,

где зазор 25 = 40 мм в соответствии с табл.

2.3.

11. Ближайший нормализованный диаметр долота для бурения под кондуктор по ГОСТ 20692-80

Дд.н = 393,7 мм > 391,0 мм.

1 2. Внутренний расчетный диаметр направления

вн.напр = 393,7 + 15 = 408,7 мм.

1 3. Нормализованный диаметр обсадных труб для направления по ГОСТ 632-80 (см. табл. 2.4) напр = 426,0 мм с максимально допустимой толщиной стенки 5 = 10 мм; наружный диаметр муфты й?„ = 451,0 мм.

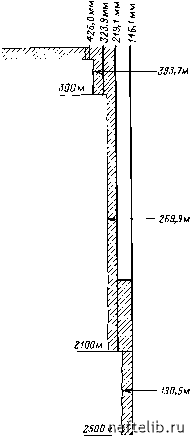

Рассчитанная конструкция скважины представлена на схеме (рис. 2.2).

В отдельных случаях для разработки более компактной конструкции скважины предусматривается использование обсадных труб со специальными муфтами уменьшенного наружного диаметра (табл. 2.5) или трубы безмуфтового соединения типа ТБО (табл. 2.6). Гладкие обсадные колонны могут быть составлены из безмуфтовых обсадных труб типа ОГ1м (табл. 2.7), которые соединяются между собой по резьбам, нарезанным на концах гладкого тела трубы. Такие трубы обладают пониженной прочностью (снижение до 50-53 % от прочности гладкой трубы) и поэтому могут использоваться для потайных колонн (хвостовиков) или размещаться в нижней части эксплуатационной колонны.

- Расширение ствола с помощью расширителя РРБ-243/285. - Расширение ствола с помощью расширителя РРБ-295/340.

Т а б л и ц а 2.6

Размеры (в мм) безмуфтовгх раструбнгх обсаднгх труб типа ТБО

Соотношение диаметров обсаднгх колонн при использовании обсаднгх труб со спецмуфтами уменьшенного диаметра, мм

Т а б л и ц а 2.7

Размеры (в мм) безмуфтовгх обсаднгх труб типа ОГ1м

Наружный диаметр трубы

11 4,3

1 27,0

1 39,7

1 46,1

1 68,3

1 77,8

Толщина стенки (условная)

9 8 9 8

9 10

11 8

9 10

11 8

9 10 11

9 10 11 12 13 14

Внутренний диаметр (условный)

98,3

96,3

111,0 109,0 123,7 121,7 119,7 117,7 130,1 128,1 126,1 124,1

152,3 150,3 148,3 146,3 144,3

161,8 159,8 157,8 155,8 153,8 151,8 1 49,8
