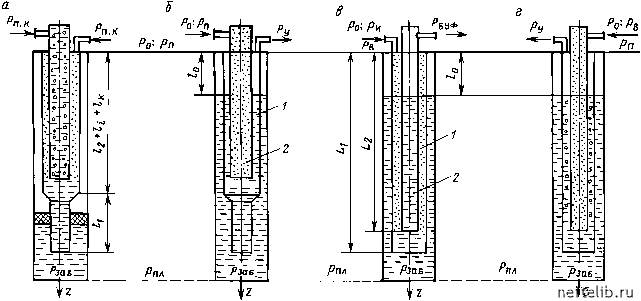

Рис. 12.1. Конструкции двухряднгх лифтовгх колонн (подъемников) с пакером (а) и без бакера (б), а также кольцевая (в) и центральная (г) системы:

1, 2 - номера рядов

Рис. 12.2. Копструкция одпорядпгх лифтовгх колопп без пакера (а), с пакером (б), а также кольцевая (в) и цептральпая (г) систе-

Внутреннее избыточное давление рт (Па), при котором наибольшее напряжение в трубах достигает предела текучести, определяют по формуле Барлоу ркр = 25ат/dн.

Внутреннее избыточное давление не должно превышать допускаемого значения

ри.в < рт/к2, (12.14)

где к2 - нормативный КЗП.

Наружное избыточное давление ркр (Па), при котором наибольшие напряжения в трубе достигают предела текучести, определяют по формуле Г.М. Саркисова.

Значения рт и ркр, рассчитанные по формулам, приведены в табл.

12.11.

Избыточное наружное давление не должно превышать допускаемого значения:

Т а б л и ц а 12.11

Давления, при которгх напряжение в теле труб по ГОСТ 633-80 достигают предела текучести, МПа

П р о д о л ж е н и е т а б л. 12.11
