	Оптимальная концентрация ПАВ, % (к объему воды), в пересчете на активное вещество	Характеристика пластовой воды		Температура, °С	Отношение допустимой концентрации шлама к объему воды
		химический тип	степень минерализации
Сульфонол НП-1 "Прогресс" ОП-10 ОП-7 КАУФЭ-14 Азолят	0,23 0,10 0,10 0,10 0,12 0,10	Гидрокарбо-натнокаль-циевые, сульфатные и хлоридные	Пресные и сла-боминерализо-ванные (плотность 1 ,001 5 г/см3 жесткость в в 0,09 моль/кг)	20-50	1:2-1:1 1:2-1:1 4:1-1:1 4:1-1:1 1:2
"Прогресс" ОП-10 ОП-7 Сульфонол НП-1	0,20 0,20 0,20 0,42	Сульфатно-натриевые	Среднеминера-лизованные и минерализованные (плот-ность 1,0015-1,0283 г/см3, жесткость 0,091 ,43 моль/кг)	20-50	1:2 4:1-1:1 4:1-1:1
"Прогресс"	1,0-1,20	Хлоркаль-циевые	Рассолы р = 1,19 г/см3	20-50

и влаги в сепараторах, трапах и фильтрах, а затем подают в компрессор. Эта схема, хотя и громоздка, но более экономична, так как способствует снижению суммарного расхода газа на бурение.

Аналогичная схема используется и при бурении с продувкой воздухом.

В случае притоков пластовой воды в состав воздуха вводятся пенооб-разующие ПАВ. Наибольшее значение притока пластовых вод для бурения с очисткой забоя воздухом с добавкой ПАВ составляет около 1 20 л/ч. При притоках воды в указанном выше диапазоне использование ПАВ предотвращает образование шламовых пробок и уменьшает возможность возникновения осложнений.

Характеристики ПАВ, рекомендованных для бурения с использованием газообразных агентов, приведены в табл. 7.25.

ГАЗОЖИДКОСТНЫЕ СМЕСИ (ГЖС)

При бурении применяются их следующие их разновидности:

аэрозоли (туманы) - аэродисперсные системы, в которых непрерывной дисперсионной средой является воздух или газ, а дисперсной

Оптимальная концентрация пенообразующих ПАВ в зависимости

от минерализации пластовой воды (по А.И. Булатову и А.Г. Аветисову)

фазой - жидкость в виде мельчайших капелек. Плотность аэрозолей составляет 0,005-0,05 г/см3;

аэрированная жидкость - система, в которой дисперсионную среду образует непрерывная жидкая часть, а воздух образует диспер3сную фазу. Плотность аэрированной жидкости составляет 0,05-0,1 г/см3;

пена - дисперсная система, состоящая из ячеек пузырьков воздуха (дисперсная фаза), разделенных пленками жидкости, являющейся непрерывной дисперсионной средой. Жидкие пленки, разделяющие пуз1рьки, образуют в совокупности пленочный каркас, служащий основой пены. Плотность пен составляет 0,05-0,1 г/см3.

Области применения различных видов газожидкостных смесей можно разделить следующим образом:

1 ) аэроэмульсии - слабосцементированные и водочувствительные глинистые породы, незначительные водопритоки;

2) аэрированные жидкости и пены: поглощающие промывочную жидкость горные породы с интенсивностью поглощения до 5 м3/ч -рекомендуется применять аэрированные жидкости; до 8-10 м3/ч рекомендуется применять пены.

Кроме того, пены рекомендуется использовать при бурении по сла-босцементированным, высокопористым породам; в безводных и засушливых районах; в карстовых зонах, в условиях многолетнемерзлых пород и в породах, склонных к набуханию.

Получение пены основано на интенсивности смешивания водного раствора ПАВ-пенообразователя, подающегося от дозирующего насоса или дозатора, и потока сжатого воздуха, нагнетаемого компрессором.

В настоящее время разработаны и используются в определенных условиях технологические схемы обвязки устья скважины при бурении с пенами. Создание таких схем направлено на получение хороших технико-экономических показателей при наиболее простой схеме генерации пены и подачи ее в скважину.

Наиболее рационально использовать при глубине скважины до 250 м насосно-компрессорную схему генерации пены при бурении (рис. 7.1, а).

При бурении глубоких скважин с пенами такая схема (рис. 7.1, б) диктует необходимость использования компрессоров, развивающих большое давление, когда бурение с пенами становится экономически не выгодным. В этом случае необходимо использовать специальное дожимное устройство для получения и нагнетания пены в скважину при использовании серийных широко распространенных компрессоров низкого давления (0,7 МПа). При бурении с пенами скважин глубиной до 1 500 м используется дополнительный дозирующий насос на всасывающей линии.

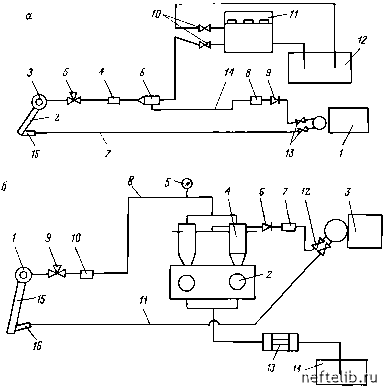

Рис. 7.1. Схема обвязки скважины при бурении с пеной:

а - глубиной до 250 м: 1 - компрессор; 2 - сливная труба; 3 - скважина; 4 - прибор для определения кратности пены; 5, 10 - трехходовые краны; 6 - пеногенератор; 7 - воздухопровод к эжектору; 8 - расходомер воздуха; 9 - обратный клапан; 11 - насос; 12 -емкость с раствором ПАВ; 13 - кран; 14 - воздуховод к пеногенератору; 15 - эжектор; б - глубиной свыше 250 м: 1 - скважина; 2 - насос; 3 - компрессор; 4 - дожимное устройство; 5 - манометр; 6 - обратный клапан; 7 - расходомер воздуха; 8 - нагнетательный трубопровод; 9 - трехходовый кран; 10 - прибор определения кратности пены; 11 -трубопровод к эжектору; 12 - кран; 13 - дозирующий насос; 14 - емкость с раствором ПАВ; 15 - отводной трубопровод; 16 - эжектор

Состав пен подбирается в зависимости от свойств разбуриваемых пород, а также вида осложнений и может быть рекомендован в соответствии с данными, приведенными в табл. 7.26.

К ПАВ относятся также вещества, которые способны концентрироваться на межфазн1х границах. Характерное свойство ПАВ - их дифиль-ность, т.е. наличие у каждой молекулы гидрофильных (полярных) и гидрофобных (неполярных) групп. Это значит, что гидрофильная часть
