Т а б л и ц а 9.1

Рекомендуемые сочетания типов резьбовгх соединений и герметизирующих средств (в скобках) для скважин, не содержащих сероводорода

Газовая среда

Примечания. 1. При наличии в колонне двух сред (газа и жидкости) длина интервала с газовой средой увеличивается на 100-150 м. 2. Области возможного применения уп-лотнительных средств в зависимости от температуры среды приводятся в табл. 9.2.

Т а б л и ц а 9.2

Уплотнительные материалы для резьбовтх соединений обсаднтх труб

Уплотнитель-ный материал (ТУ, ГОСТ)

Завод-изготовитель

Допустимая температура в скважине,

°С

Особенности применения

Р-2 МВП (ТУ 38-101-332-76)

Р-402 (ТУ 381 01 -708-78)

СКа 2/6-в3 (графитовая) УСсА (ГОСТ

3333-80)

Полимеризу-ющийся уплот-нительный состав УС-1

(ТУ 38-1 01 -

440-79)

Лента ФУМ (фторопластовый уплотни-тельный материал) (ТУ 6-051 388-76)

Металлизация резьбы цинком

Несамоотверждающиеся смазки

б. Ленинградский опытный нефтемасло-завод им. Шаумяна (г. Санкт-Петербург, ул. Салова, д. 51 ) То же

<+100

<+200

<+100

При температуре ниже -5 °С смазку и резьбовые концы труб подогреть

При температуре ниже -30 °С смазку и резьбовые концы труб подогреть

При температуре ниже -5 °С смазку и резьбовые концы труб подогреть

Самоотверждающийся состав

Опытный завод синтетических нефтесмазок (г. Казань, ул. Пригородная, 4)

<+160

При температуре ниже +10 °С рекомендуется подогрев смазки до +20+25 °С, а при отрица-тельн1х температурах - также подогрев резьбовых концов трубы до 5+10 °С. Крутящий момент при креплении соединений на 20+30 % выше, чем при использовании несамоотвер-ждающихся смазок

Уплотнительные материалы

Химический завод

(61 3020, г. Кирово-

Чепецк Кировской области)

Завод им. "Комсомольской правды" (194175, г. Санкт-Петербург, ул.

Коммуны, 2, ОКПО

"Пластполимер")

<+200

Может использоваться при температуре до -60 °С. Крутящий момент при креплении соединений на 1 8-20 % ниже, чем при использовании несамоот-верждающихся смазок

Слой цинка наносится на резьбу муфт обсадных труб на

трубном заводе согласно ТУ 1 43-570-77. Перед свинчиванием соединений на резьбу муфты наносится одна из не-самоотверждающихся смазок

кроме того, ГОСТ 632-80 предусматривает два исполнения труб - А и Б, различающихся требованиями по качеству изготовления (для исполнения А требования по точности соблюдения размеров более жесткие).

9.2. РАСЧЕТ ЭКСПЛУАТАЦИОННОЙ КОЛОННЫ

Выделяются три расчетные нагрузки:

наружное избыточное давление смятия;

осевая нагрузка растяжения от собственного веса колонны;

внутреннее избыточное давление.

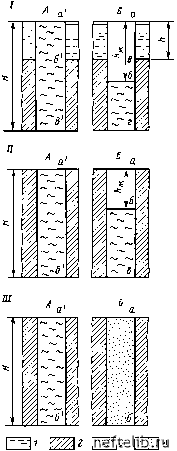

Рис. 9.1. Расчетные схемы при проектировании обсадной колонны для скважин доб1вающей нефтяной (/), разведочной ( ) и доб1вающей газовой ( /):

А, Б - в исходном состоянии и на завершающем этапе соответственно; 1 - буровой раствор за колонной; 2 - цементный раствор-камень; 3 - жидкость в колонне; 4 - газ в колонне
