Профиль типа 1. Исходные данные для расчета: Н, А, а:

Н Н А sin а

Нв = Н---; (3.1)

1 - cosa

R = Н. (3.2)

sin а

Профиль типа 2. Исходнхе данные для расчета: Н, А, а, а1, R1: Нв = Н - R1sin а - R2(sin а - sin а1), (3.3)

R2 = А -R1 (1 - cosal) . (3.4)

cosa1 - cosa2

Профиль типа 3. Исходнхе данные для расчета: Н, А, а, а1, R3: Нв = Н - R1sin а1 - R31 - Lcos а1; (3.5)

L = А - (1 - cosal) R1 - R3V1, (36)

sin а

где 1 = sin а - sin а1; V1 = cos а1 - cosa.

Профиль типа 4. Исходные данные для расчета: Н, А, а, а1, R1, R3,

Нв = Н - R1sin а1 - R3W2 - Lcos а1 - R4W3, (3.7)

где W2 = sin а3 - sin а1; W3 = sin a - sin a3;

L = А - (1 - cosa1 )R1 - R3V2 - R4V3 . (38)

L =-:-; (3.8)

sina1

V2 = cos a1 - cos a3; V3 = cos a3 - cos a.

Профиль типа 5. Исходные данные для расчета: Н, А, а, а1, R1, R2,

Нв = Н - R1sina1 - R2W4 - R3W5, (3.9)

где W4 = sin a2 - sin a1; W5 = sin a - sin a2.

A - R1 (1 - cosa1) - R2V4

R3--V- 0

V4 - cosa1 - cosa2; V5 - cosa2 - cosa.

Вертикальную и горизонтальную проекцию, а также длину каждого участка профиля можно рассчитать с использованием известных формул, приведенных в табл. 3.1 .

Методика расчета профиля горизонтального участка скважины учитывает прежде всего цель строительства горизонтальной скважины, которая заключается в продольном вскрытии продуктивной части нефтегазосодержащего пласта. Поэтому геометрия горизонтального участка должна соответствовать форме той части пласта, где предполагается расположить горизонтальный участок.

Другими словами, горизонтальный участок должен располагаться вдоль продуктивной части пласта и не выходить за границы его нефте-газосодержащей части.

Таким образом, основные параметры, определяющие геометрию горизонтального участка, следующие:

a - зенитный угол в начале горизонтального участка или направляющий угол;

sп - протяженность горизонтального участка по пласту, т.е. длина проекции горизонтального участка на касательную к началу горизонтального участка;

T1, T2 - предельные отклонения горизонтального участка в поперечном направлении.

Прямолинейный горизонтальный участок (рис. 3.3, а):

вертикальная проекция

Нг - sпcos a + H; (3.11)

горизонтальная проекция

Аг - SпSin a + A. (3.12)

Горизонтальный участок в виде дуги окружности (рис. 3.3, б, в): радиус горизонтального участка

R г - (s п + Г )/2Г; (3.13)

вертикальная проекция Нг - SпCos a ± Tsin a + Н; (3.14)

горизонтальная проекция Аг - sпsin a ± Tcos a + А; (3.15)

зенитный угол в конце горизонтального участка аг = а ± arc sin(5п/R г); (3.16)

длина горизонтального участка

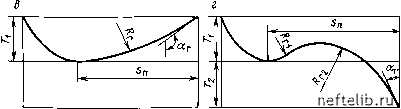

Рис. 3.3. Виды горизонтального участка скважины

(3.17)

В формулах (3.14)-(3.17) знак "плюс" соответствует вогнутой дуге окружности, а минус - выпуклой.

Волнообразный горизонтальный участок (рис. 3.3, г): радиус кривизны второго интервала горизонтального участка

R г2 = (-M - Р)/2Т2,

M = BT2 - 2s п (T1 + T2);

P = M - 4T226;

B = s п - (T1 - T2)2 + - 2T1R г1;

Q = s 2п (T1 + T2)2 + B2/4.

Вертикальная проекция

(3. 1 8)

(3.19)

(3.20)

(3.21) (3.22)
