длину L2, по углу 5 и длине L2 - необходимую длину L1, по длинам L1 и Ь2 - необходимый угол 5.

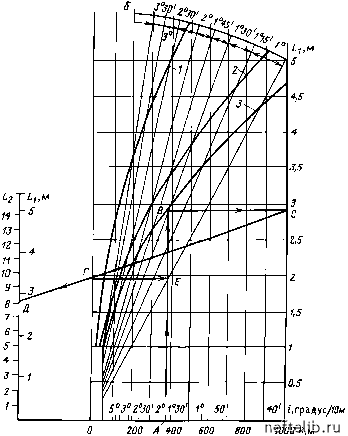

Рис. 13.1. Номограмма для определения параметров турбинного отклонителя:

Номер кривой на рисунке ...................................... 1 2 3

D, мм................................................................................ 295,3 215,9 190,5

т, мм............................................................................... 240 195 172

На рис. 1 3.1 представлена номограмма для определения параметров турбинного отклонителя.

При бурении отклоняющей компоновкой с кривым переводником над забойным двигателем ее геометрические размеры по заданному значению R или /ю могут быть определены по формуле без учета деформации системы:

R=-L:+L (13.6)

2sin(5-P + P1)

,,,, sin(5 - Р + Р) 180 i10 = 2 \ -, (13.7)

L т + L у n

где Lт - длина забойного двигателя с долотом, м; Lу - длина установленных над кривым переводником УБТ, м; Р1 - угол наклона УБТ к оси скважины, градус.

В данном случае углы Р и Р1 определяют по формулам

D - d

Р= arct-; (13.8)

d - dу

р1 = arct, (13.9)

где dу - диаметр УБТ, м.

Геометрические размеры отклоняющих компоновок с кривым переводником по заданному R или i10 определяют по двум вариантам: по длине Lт и углу 5 рассчитывают необходимую длину Lу; по длинам Lт и Lу - необходимый угол 5. При этом предварительно устанавливают возможность достижения заданной интенсивности искривления ствола при данной длине Lт и диаметре долота D. Если требуемая интенсивность искривления ствола не обеспечивается, то, решая как обратную задачу, по указанным формулам определяют необходимую длину Lт.

При искривлении ствола отклонителем Р-1 геометрические размеры отклоняющей компоновки рассчитывают по формуле

Lm + Ly

R =-" -w- (13.10)

2sin(5-Р-Рд +Р1)

i10 = 2 / ;д -, (13.11)

L т + L у n

где 5 - угол перекоса нижней резьбы отклонителя, градус; Рд - угловая деформация удлинителя, гралус; Р1 - угол перекоса удлинителя, градус.

Угловая деформация удлинителя от действия изгибающего момента М, равномерно распределенной нагрузки 0 sina и сжимающего усилия N определяется из вхражения

= arctg

4 /1 (1 -Я)Lу

(13.12)

1 ML\ j 0 384 EI

sina + РотL т;

16 EI 2

sin a;

(13.13)

(13.14)

1 = NL\I ж EI;

(13.15)

/1 - стрела прогиба удлинителя, м; EI - жесткость на изгиб удлинителя, Нм2; 0 - вес 1 м удлинителя в буровом растворе, Н/м; a - зенитный угол ствола, градус; Q т - вес забойного двигателя с долотом, Н; Рот -отклоняющая сила на долоте, Н.

При бурении искривленного ствола с использованием эксцентричного ниппеля или отклонителя с накладкой геометрические размеры компоновки рассчитывают по формуле

/10 = 20

2sin(a + a)

sin(a + a ) 180 ж

(13.16)

(13.17)

a = arcsin -; a"

. d + 2h - D arcsin-;

h - высота накладки, м; D, d - диаметры соответственно долота и турбобура, м; L1 - расстояние от торца долота до наибольшего сечения накладки, м; L2 - расстояние от накладки до верхнего переводника турбобура, м.
