где аз - коэффициент, учитывающий изменение твердости горных пород в конкретных условиях забоя (аз = 0,331,59), для практических расчетов принимается аз = 1,0; рш - твердость горной породы по штампу; к - площадь контакта зубьев долота с забоем. По формуле В.С. Федорова

= П8, (6.2)

где Вд - диаметр долота; ц - коэффициент перекрытия - это отношение длины образующей шарошки к суммарной длине контакта зубьев с горной породой, находящихся на одной линии; 5 - притупление зубьев.

Значения твердости горных пород по штампу приведены в табл. 1.1. Значения ц и 5 приведены в табл. 6.1 (хотя в табл. 6.1 приведены данные по долотам устаревших конструкций, их можно использовать для современных, учитывая, для каких пород они предназначены - М, С или Т).

На площадях с недостаточно изученными физико-механическими свойствами горных пород нагрузка на долото определяется через его диаметр (для мягких пород она составляет 0,002, для очень крепких -0,016 МН/см).

Частоту вращения находят в соответствии с методикой, предложенной В.С. Владиславлевым, исходя из постоянства мощно-сти привода ротора:

N = KPmax уд Wmm, (6.3)

где K - коэффициент; Pmaxуд - максимальная рекомендуемая удельная нагрузка на 1 см диаметра долота, МН/см (рис. 6.1); Вд - диаметр долота; nmjn - минимальная частота вращения стола ротора, берется по его характеристике для конкретной буровой установки. Коэффициент K можно найти по формуле:

K = N (P,D ), (6.4)

где Pj - текущее значение нагрузки на 1 см диаметра для конкретного типа долота; n, - текущее значение частоты вращения стола ротора.

Подставив значение K в формулу (6.3) и решив уравнение относительно n,-, получим формулу для расчета текущего значения частоты вращения стола ротора. Р

max уд с\

n, =-- nm,n. (6.5)

, р min

Т а б л и ц а 6.1

Характеристика вооружения серийнгх долот сплошного бурения при нулевом погружении зубцов в породу (По Ю.А. Алексееву)

Долото 1В-93С (95,2) 1В-93Т (95,2) 2В-97С (98,4) 2В-97Т (98,4) 1В-112С (114,3) 1В-112Т (114,3) 2В-118С (120,6) 2В-118Т (120,6) 1В-132С (132) 1В-132Т (132) 4В-140С (139,7) 4В-140Т (139,7)

1В-1 45Т (1 46)

1В-151С (152,4) 1В-151Т (152,4) 1В-161С (158,7) 1В-161Т (158,7) 2В-190С (190,5) ОМ-576-190С (190,5) 3В-190С (190,5)

1В-1 90СТ (1 90,5)

3В-190СТ (190,5) 3В-190СТ (190,5) 1В-190Т (190,5) ОМ21-190Т (190,5)

Примечания. 1. Обозначения: ц - коэффициент перекрытия, р -мм. 2. В скобках указаны размеры современных долот.

притупление зубьем,

Далее необходимо принять ближайшее значение частоты вращения, исходя из характеристики ротора, входящего в комплект принятой буровой установки.

Частоту вращения, кроме того, можно найти в зависимости от категории твердости горной породы или типа долота исходя из того, что для пород категорий (долота типа М) рекомендуемая частота вращения составляет 200-300 мин-1, а для пород XI-XIi категорий (долота типа ОК) - 50-70 мин-1, nm,n вращателя ротора - 100 об/мин.

Расход промывочной жидкости определяется исходя из скорости восходящего потока ув.п, которая для пород мягких составляет 1,5 м/с, а для очень крепких - 0,4 м/с. Для остальных пород скорость восходящего потока определяется линейной интерполяцией или по формуле

= Ц1 (D

(6.6)

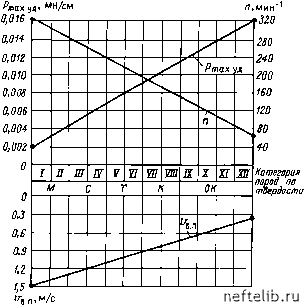

Рис. 6.1. Графики оиределеиия режимов роторного бурения

где Q - расход промывочной жидкости, м3/с; ц1 - коэффициент, учитывающий увеличение диаметра скважины, для очень мягких пород (песок) ц1 = 1,3, для крепких пород ц1 = 1,05; Dскв - диаметр скважины, м; б.т - диаметр бурильных труб, м; увп - скорость восходящего потока, м/с, для мягких пород увп = 1,5 м/с, для очень крепких пород увп =

0,4 м/с.

Для удобства проектирования режимов бурения можно использовать графики, приведенные на рис. 6.1, а также данные, приведенные в табл. 6.2 и 6.3.

Допустимые осевые нагрузки на долота различных серий (в зависимости от диаметра долот) в соответствии с ГОСТ 20692-75 приведены в табл. 6.2. Сочетания частот вращения и удельных осевых нагрузок на долота различных серий приведены в табл. 6.3.

Верхнему уровню значений осевых нагрузок на долото соответствует нижний уровень частот вращения, и наоборот.

Формула (6.1) позволяет получить лишь ориентировочное значение Рд, поскольку не учитывает работоспособность опор и вооружения долот в зависимости от частоты вращения. Если рш и а, неизвестны, то Рд для шарошечн1х долот с Dд > 190 мм можно практически определять по удельной нагрузке Руд (в кН/мм): Рд = PудDд. (6.7)
