долото за рейс составляет 30 м. Азимут искривления скважины необходимо изменить на 22°.

Р е ш е н и е. Угол установки отклонителя ау = 65°, а угол в конце рейса 93 = 14,7°.

Если наклонную скважину бурят с изменением азимута ствола, то интенсивность искривления скважины определяется следующим образом. На транспортире (см. рис. 13.5, а) откладывают зенитный угол в начале рейса 91, а в отверстие, соответствующее данному зенитному углу, вставляют штифт линейки (см. рис. 13.5, б). На линейке откладывают угол в конце рейса 93. Поворотом линейки устанавливают фактическое изменение азимута скважины за рейс Аа, а на транспортире на пересечении зенитного угла в конце рейса 93 с линией полуокружности находят интенсивность искривления ствола.

Пример 13.3. Зенитный угол в начале рейса 14°, в конце рейса 18°, изменение азимута 20°, проходка за рейс 30 м.

Р е ш е н и е. Интенсивность искривления ствола 5,7 : 3 = 1,9° на 10 м проходки.

Типовые схемы ориентирования отклонителей с помощью телеметрической аппаратуры СТЭ и СТТ представлены на рис. 13.6. Из рисунка видно, что расчет угла установки отклонителя возможен в двух вариантах суммирования углов смещения нулевых отметок у отклонителя и глубинного измерительного устройства УГИ.

При необходимости ориентирования отклонителя в вертикальной скважине угол установки определяется следующим образом. Рассчитывают сумму углов смещения нулевых отметок у и заданного проектного азимута скважины апр:

1 = у + апр. (13.23)

Затем после спуска системы на забой снимают показание по приборам "азимут" и "отклонитель" и суммируют их:

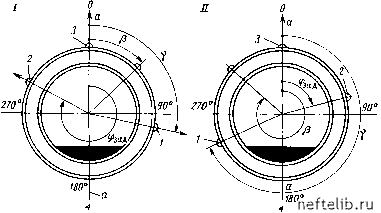

Рис. 13.6. Определение угла установки отклонителя:

I - при X > 360°; II - при X < 360°; 1 - метка "О" УГИ; 2 - заданное направление; 3 метка отклонителя; 4 - апсидальная плоскость

2 = + фот. (13.24)

Угол довинчивания определяют как разность суммарных углов:

в = Х1 - Е2. (13.25)

Если разность углов окажется отрицательной, то

в = 360 - (Е1 - Е2). (13.26)

После того, как колонна бурильных труб будет довинчена на угол в, стрелки приборов "отклонитель" и "азимут" должны быть установлен! на делениях, сумма которых равна Е1, и отличается от нее на 360°. Если из-за угла закручивания колонны суммы углов не совпадут, то необходимо расхаживанием и вращением колонны добиться этого равенства.

Пример 13.4. Исходные данные: aпр = 250°, у = 30°.

Р е ш е н и е. Находим сумму углов Е1 = aпр + у = 250 + 30 = 280°. После спуска инструмента в скважину показания приборов "азимут" и "отклонитель": aаз = 165° - азимут; фот = 60° - отклонитель.

Е2 = aаз + фот = 165 + 60 = 225°.

Разность суммарн1х углов Е1 - Е2 = 280 - 225 = 55°. Угол довинчивания колонны по часовой стрелке в = 55°. После довинчивания показания стрелок приборов "азимут" и " отклонитель" должны составлять 280° или 640°.

Пример 13.5. Исходные данные: aпр = 45°, у = 120°.

Р е ш е н и е. Находим Е1 = 45 + 120 = 165°.

После спуска инструмента показания приборов:

aаз = 150°, фот = 60°; Е2 = 150 + 60 = 210°.

Разность сумм составит Е1 - Е2 = 165 - 210 = -45°. Так как сумма отрицательная, то вводим 360°:

в = 360 - 45 = 315°.

Для довинчивания отклонителя необходимо колонну повернуть по часовой стрелке на 315°. После довинчивания сумма угла на приборах должна соответствовать 165° или

525°.

В случае необходимости ориентирования отклоняющей компоновки в стволе наклонной скважины операции проводятся в следующем порядке. Первоначально по заданному проектом углу положения от-клонителя фзад и углу смещения у находят сумму

Е = фзад + у.

Поворотом инструмента, спускаемого в скважину, по шкале прибора "отклонитель" устанавливают полученное значение. Бурильную колонну необходимо всегда поворачивать по ходу часовой стрелки. Для снятия упругих деформаций в результате закручивания бурильной колонны под действием сил сопротивления ее необходимо несколько

раз приподнять и опустить, контролируя по прибору "отклонитель" угол установки отклоняющей компоновки. При необходимости колонну поворачивают до полного совмещения показаний прибора с углом установки отклонителя.

Пример............................. 13.6 13.7

фзад ...................................... 300 70

у.......................................... 105 240

X.......................................... 405 310

Р.......................................... 45 310

Примечание. Значения ф, у, X, Р - в градусах.

Оценка точности положения забоя в пространстве. Ошибка положения точки, обусловленная погрешностью измерения зенитного угла,

m1 = 0,011 cos9, (13.27)

где l - длина интервала, для конечной точки которого подсчитывается указанная погрешность, м; 9 - средний зенитный угол на интервале, градус.

Погрешность положения точки, обусловленная неточностью измерения азимута ствола,

m2 = 2l sin а sin(mа/2), (13.28)

где та - погрешность измерения азимута ствола (табл. 13.3).

Суммарная погрешность положения точки ствола, вызываемая изменениями, определяется выражением

m2 = + m2 - 2m2c0sC, (13.29)

где т - угол, зависящий от погрешности измерения азимута, принимаемый по табл. 1 3.3.

Суммарная погрешность положения забоя скважины, вызываемая погрешностью измерений, находится по формуле

Ми = • (13.30)

Погрешность графического построения положения точки тгр зави-

Т а б л и ц а 1 3.3
