механика мерзлых грунтов

Затруднения при возведении сооружений на вечномерзлых грунтах. В обширных районах Севера и Северо-Востока СССР на площади около 11 млн. кв. км и почти на такой же площади в других странах (Северная Канада, Аляска) почво-грунты и вообще горные породы летом оттаивают на небольшую глубину (примерно на 1-3 м), а глубже (до 50-1000 м) находятся постоянно (веками) в мерзлом состоянии.

В сооружениях, возводимых на вечномерзлых грунтах без при-нятия особых, отличных от обычных условий, мер и методов, возникают совершенно недопустимые деформации, затрудняющие эксплуатацию сооружений и приводящие к их полному разрушению.

Мерзлые и вечномерзлые грунты вследствие наличия в них льдо-цементных связей при сохранении отрицательной температуры грунтов являются достаточно прочными и устойчивыми природными образованиями. Однако «при повышении и понижении их температуры (даже в области отрицательных значений температур) происходят существенные изменения свойств грунтов, что обусловливает нестабильность свойств мерзлых пород; при оттаивании же норового льда структурные льдо-цементные связи лавинно разрушаются и возникают значительные деформации, причем сильнольдистые вечномерзлые грунты при пылеватом и глинистом их составе превращаются в разжиженные массы.

Для маловлажных (слабольдистых) мерзлых грунтов оттаивание норового льда, разрушая льдо-цементные связи между частицами, уменьшает устойчивость структуры, значительно увеличивает сжимаемость и водопроницаемость оттаявших грунтов и во много раз снижает их прочность. При оттаивании же льдистых и сильнольдистых (пересыщенных льдом) грунтов наблюдается лавинное разрушение их структуры, скачкообразное изменение пористости, при этом возникают быстро протекающие местные (в местах оттаивания) просадки, часто сопровождающиеся выдавливанием разжиженных масс оттаявшего грунта в стороны от нагруженной поверхности (например, из-под фундаментов сооружений).

Просадки являются главнейшей причиной недопустимых деформаций сооружений, возводимых на вечномерзлых грунтах без принятия специальных мер против их оттаивания в основаниях сооружений.

Условия возведения сооружений в области распространения вечномерзлых грунтов, особенно на Крайнем Севере, представляются еще более сложными вследствие переувлажненности, а в мерзлом состоянии пересыщенности льдом верхних горизонтов почвогрунтов. На рис. 1 показана выемка, отрытая при проведении грунтовой дороги в районе Алдана, характеризующая переувлажненность верх-

них слоев грунта, весьма осложняюпхую -производство земляных работ. Кроме того, как правило, на глубине летнего оттаивания, т.е. на верхней границе вечномерзлой толщи, наблюдаются пересыщенные льдом горизонты, превращающиеся при оттаивании в разжиженные массы.

При протаивании вечномерзлых грунтов в основаниях зданий и сооружений, как показывает многолетняя практика строительства Не] вечномерзлых грунтах, возникают значительные, часто совершенно недопустимые деформации фундаментоВ и надфунда-ментных строений. Так, по данным П. Д. Бондарева, производившем обследования зданий, возведенных на вечномерзлых грунтах в г. Воркуте и Вор кути иском районе, оказалось, что около 80% зданий имели недопустимые деформации, в том числе: сильно деформированных каменных (кирпичных) - 78% (полное разрушение стен наблюдалось у 6% зданий, а наличие сквозных трещин в зданиях -у 67%); деревянных рубленных - 75% и деревянных каркасных - 90%. Из числа обследованных каменных зданий 30% имели деформации катастрофического характера и требовали неотложного капитального ремонта, а из числа деревянных зданий 50% нуждались в капитальном и капитально-восстановительном ремонте.

На рис. 2 показано дефор-мированиое шлакобетонное здание котельной шахты с наклонив-Н1с!ся дымовой трубой (вследствие неравномерной просадки протаявшего основания), а на ;рис. 3 - поперечный разрез по зданию и i:;/iix],e грунтов под зданием с нанесением границы вечномерзлых гр\ i! гов: начальной (1945 г.) и через 2 года (на 1947 г.) после экс-нлуагации котельной без принятия мер по отводу тепла, выделяющегося зданием в грунт. В результате неправильного устройства фундаментов (без отвода тепла) возникли значительные деформации здания - за 2 года котлы дали осадку на 40 см, просели цементные НОЛЫ, а бетонный фундамент дымовой трубы вследствие его неравномерной осадки вызвал наклон трубы к зданию котельной, чему способствовало образование несимметричной «чаши протай ванн я» грунтов под котельной.

Рис 1 прокладка г}зунтовой дороги в районе вечномерзлых rp\KTOii

Рис. 2. Деформации шлакобетонного здания котельной шахты

J 4 И/ izns

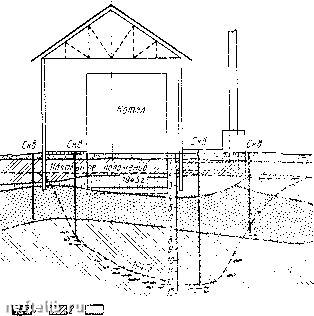

Рис. 3. «Чаша протаивания» мерзлых грунтов в основании котельной:

/ - насыпной грунт; 2, 3, 5 - различные суглинки; 4 -супесь; 5 - мелкозернистый песок; 7 ~ линзы льда; S - граница вечномерзлых грунтов - начальная и через 2 года
