Зная величину S/B и р\ по номограмме рис. 163 определяют отношение max hf/B, а по нему и максимальную глубину чаши протаивания max ht.

Приведенные аналитические зависимости для глубины оттаивания грунтовых оснований (табулированные и номографированные) по решениям Г. В. Порхаева, а также по опытам М. Д. Головко на электроинтеграторе, как показано в работе Г. В. Порхаева, весьма

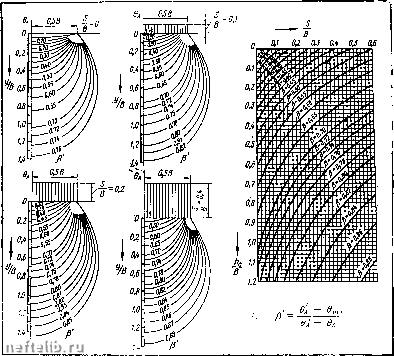

Рис. 163. Графики и номограмма М. Д. Головко для определения максимальной чаши протаивания в зданиях, возводимых на вечномерзлых грунтах

близки к величинам, наблюдаемым в натуре для зданий и сооружений, возводимых на вечномерзлых грунтах.

Расчет осадок и проектирование фундаментов по предельным осадкам оснований. Если по изложенному теплотехническому расчету для данного времени t определена глубина оттаивания ht под серединой здания и под краем, известно (по предварительному расчету) действующее давление на грунт от сооружения рд, а также размеры площади подошвы фундаментов F = bl и характеристики деформируемости оттаивающих грунтов основания (коэффициент оттаивания А и коэффициент уплотнения при оттаивании а), то величина осадки (отт), соответствующая любому промежутку времени t и стаби-

лнзированному состоянию чаши протаивания, определяется формулами, выведенными в гл. VI.

Так, при отсутствии явно выраженных ледяных прослойков для определения величины осадки по формуле (VI.9)

При наличии же в оттаивающем грунте легко замеряемых ледяных прослойков толщиной Ал, для случая пространственной задачи (передачи на грунт внешнего давления через площадь подошвы фундамента определенных размеров F=\bl) осадка фундамента на оттаивающем грунте по методу эквивалентного слоя грунта будет определяться в общем случае формулой (VI.13):

п п п п

1 1 1 1

Напомним, что мощность эквивалентного слоя грунта /гэ, осадка которого равновелика осадке фундамента заданных размеров, определяется по формуле (V.23)

В случае более однородных оттаивающих мерзлых грунтов без четко выраженных прослойков льда формула для окончательной осадки фундаментов на оттаивающих грунтах принимает следующий более простой вид [формула (VI. 14)]:

s,„ = lA,+-f-(A? + 2,VA,) + aA(l- •

Приведенная зависимость определяет полную стабилизированную осадку фундаментов в случае водопроницаемых оттаивающих грунтов (гравелистых, песчаных и т. п.), для которых можно считать, что время осадки практически совпадает с временем оттаивания грунта.

Изменение во времени осадок глинистых грунтов, которые неполностью уплотняются в процессе их оттаивания и нагружении (вследствие очень малой их водопроницаемости, что задерживает выдавливание талой воды из пор грунта), как показано было в гл. VI, будет состоять из трех слагаемых; осадки оттаивания Su, осадки уплотнения в процессе оттаивания и осадки доуплотнения после оттаивания 5зь т. е. согласно выражению (VI.26)

где осадка оттаивания Sit = Aht,

а ссадка уплотнения [выражение (VI.28)]

$21 а

Коэффициенты XI и Х2 определяются * по табл. 39 как функции Готт.

в случае же действия местной нагрузки от фундаментов сооружения, влияние которой на осадку учитывается по методу эквивалентного слоя, будем иметь следующее выражение [формула (VI.37)] для полной осадки фундаментов в процессе оттаивания мерзлых грунтов в основании фундаментов:

S2t=a

Зависимости (VI. 14), (VI.28) и (VI.37) соответствуют полной стабилизированной осадке грунтов при оттаивании, а в случае грунтов, обладающих значительной водопроницаемостью (гравелистых, галечных, песчаных и т. п.), для которых можно принимать, что время осадки практически совпадает с временем оттаивания грунтов, они будут определять и изменение осадки оттаивающих грунтов во времени.

Для глинистых же грунтов, не полностью уплотняющихся в процессе их оттаивания (вследствие их очень малой водопроницаемости), как показано было в гл. VI, осадки будут зависеть и от степени консолидации глинистых грунтов; они будут определяться более сложной зависимостью.

Объединяя формулы (VI.34), (VI.35) и (VI.36) в одну общую зависимость для определения в общем случае осадок доуплотнения грунтов Sst после достижения глубиной оттаивания установившейся для данных условий (максимальной) величины ht и учитывая, что консолидация глинистых грунтов будет протекать во времени пропорционально степени консолидации от действия собственного веса грунта U и от действия внешней нагрузки

з\ будем иметь:

a{\y,)Yhl

(X.18)

где /7з() и U-s - степени консолидации глинистых грунтов после окончания их оттаивания при действии внешней нагрузки р и собственного веса грунта yh, определяемые (на основании решения соответствующего дифференциального уравнения консолидации) по табл. 40 в зависимости от параметров:

и 7V = i(/-0,

(где отт - время полного оттаивания эффициент).

грунта; - тепловой ко-

См. гл. VI, § 6.
