P=nxl4,,,u,-n,N,. (IX.34)

Из анализа зависимостей (IX.33) и (XI.34) вытекает необходимость возводить фундаменты в условиях вечномерзлых грунтов с учетом действия на них сил морозного нучения слоя ежегодного промерзания из материалов, хорошо сопротивляющихся растягивающим усилиям. Такими 1материалами будут: железобетон, дерево и в известной мере (с небольшой величиной допустимых растягивающих напряжений) бетон; материалы же, не сопротивляющиеся растяжению, такие как бутовая, каменная и кирпичная кладки, не могут применяться для фундаментов, возводимых на вечномерзлых грунтах. Если же возводятся фундаменты в условиях вечномерзлых грунтов из бутового камня, то в них неизбежно возникают трещины, которые при заполнении водой и последующем замерзании ее разрушают кладку фундаментов, вызывая недопустимые деформации в сооружениях.

§ 6. Меры по уменьшению сил морозного пучения фундаментов

В гл. II, посвященной рассмотрению криогенных процессов в промерзающих влажных грунтах и оценке сил морозного нучения грунтов, отмечалось два основных направления в применении противопучинных мер: 1) противопучинная мелиорация грунтов (засоление различными растворами солей; комплексный метод одновременного засоления и уплотнения и др.), применяемая при зимних земляных работах (устройстве водонепроницаемых глиняных ядер в плотинах из местных материалов, ликвидации пучинистых участков в насыпях и пр.); 2) Нротивопученная стабилизация грунтов, обеспечивающая устойчивость фундаментов при действии сил морозного пучения грунтов.

Первое направление было рассмотрено в § 7, гл. II, причем, как основная мера по мелиорации грунтов отмечалось их засоление, что применять при возведении сооружений по методу сохранения мерзлого состояния грунтов основания не допускается. Поэтому представляется целесообразным рассмотреть другие противопучин-ные меры, которые могли бы содействовать уменьшению сил морозного пучения грунтов и их смерзания с фундаментами сооружений, и тем самым обеспечили бы устойчивость сооружений при действии на них сил морозного пучения грунтов.

Общими мерами по уменьшению сил морозного пучения грунтов при воздействии их на фундаменты сооружений будут:

1) осушение грунтов, так как увеличение объема промерзающих грунтов пропорционально их влажности, причем уменьшение влажности может быть достигнуто устройством общего дренажа и отводом поверхностных вод с помощью широких водонепроницаемых отмосток и, кроме того, понижением (если представится возможность) уровня грунтовых вод для ликвидации их подтока к фронту промерзания, значительно увеличивающему пучение грунтов;

12-1362 353

2) отепление грунтов возле фундаментов, позволяющее значительно изменить, а в отдельных случаях и ликвидировать (миграцию воды в промерзающих грунтах непосредственно возле фундаментов и резко снизить пучение грунтов при промерзании. Отепление грунтов (МОЖНО осуществить двумя способами: а) применением теп-лоизолируюиих отмосток возле фундаментов, создающих условия миграции воды от фундаментов ik периферии засыпки, промерзающей быстрее; б) искусственным отеплением при помойки паропроводов, что может не только уменьш1ать, но и полностью ликвидировать морозное пучение грунтов и выпучивание фундаментов, но требует постоянного расходования средств в течение всего зимнего периода;

3) усиление противодействий силам выпучивания фундаментов, что включает в себя следующее: а) увеличение нагрузки на фунда-

а 6 6

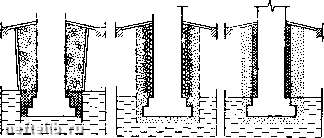

Рис. 150. Противопучинистые засыпки фундаментов:

а - галечная, защищенная от заиливания деревянными щитами с 1аличием отвода воды (дренажа); б - вертикально-слоистая (типа обратного дренажа); в - из несмерзающегося материала

менты и удельного давления на боковую их поверхность; б) устройство противопучинистых засыпок в пазухах котлованов возле фундаментов и в) усиление заанкеривания фундаментов.

Увеличение нагрузки на фундаменты молет быть осуществлено применением столбчатых фундаментов минимального сечения, что требует использования материалов, хорошо сопротивляющихся сжатию и растяжению. Эта мера, как показывают практические наблюдения, является весьма эффективной, значительно снижающей, а при определенных условиях и полностью ликвидирующей выпучивание фундаментов. Так, например, опоры мостов больших пролетов, несущие значительные нагрузки, а также столбчатые фундаменты многоэтажных зданий почти никогда не выпучиваются.

Противопучинистыми засыпками фундаментов являются: а) сухой гравий и галька, защищенные деревянными щитами от заиливания и соединенные с дренажом (рис. 150, а) \ б) устройство вертикально-слоистого обратного фильтра (рис. 150, б); в) закладка пазух возле фундаментов материалом с низкой температурой замерзания (слой гидрофобизированной глины или специальная

битумная мастика (рис. 150, в); кроме того, одной из мер, несколько уменьшающей выпучивание, будет устройство наклонных граней фундаментов и зажелезнение их после бетонирования.

Усиление заанкеривания фундаментов <можно осуществить следующим путем:

1) заделкой части фундамента, находящейся в толще мерзлых грунтов, мелким увлажненным песком, силы смерзания которого после его промораживания будут наибольшими;

2) развитием в ширину фундаментной подушки, т. е. применением анкера, что, однако, удорожает фундаментные работы, так как требует увеличения размеров котлованов в вечномерзлых грунтах. Последнее является причиной более широкого применения свайных фундаментов, которые могут возводиться без земляных работ в вечномерзлых грунтах.

В пластичномерзлых грунтах (по опыту Воркутстроя) железобетонные сваи легко забиваются с поверхности грунта тяжелым вибромолотом, а в твердомерзлых (по опыту Норильскстроя) - сваи устраиваются в предварительно пробуреных колонковым бурением скважинах с последующей заливкой пространства (Между цилиндрическим отверстием скважин и призматической сваей охлажденным «грунтовым раствором» (увлажненным шламом от бурения с добавлением мелкого песка).

§ 7. Примеры практических решений

Приведем наиболее характерные примеры зданий и сооружений, возведенных на вечномерзлых трунтах, запроектированных преимущественно с сохранением мерзлого состояния грунтов оснований.

Как уже отмечалось выше, при строительстве зданий и сооружений без достаточного учета (или при принципиально неправильном учете) влияний вечномерзлых трунтов на их прочность и устойчивость, например, при применении для сохранения мерзлого состояния грунтов лишь малотеплопроводимых заводских полов, большего заглубления фундаментов по сравнению с сооружениями, возводимыми в обычных условиях, и т, п., под зданиями или сооружениями формируется чаша протаивания, а в зданиях и сооружениях возникают недопустимые деформации.

Так, на рис. 151 дан разрез одноэтажного здания механических мастерских в г. Воркуте, построенного в 1939 г. (описанного П. И. Салтыковым* и П. Д. Бондаревым**), с показанием границы протаивания мерзлых грунтов в процессе восьмилетней эксплуатации здания.

Несмотря на то что здание в плане было разрезано осадочными швами, расчетные сопротивления грунтов основания приняты

* Н. И. Салтыков. Фундаменты зданий в районе Больше-земельскок тундры. «Труды Института мерзлотоведения», т. IV. Изд-во АН СССР, 1947.

** П. Д. Бондарев. Деформации зданий в районе Воркуты, их причины и методы предотвращения. Изд-во АН СССР, 1957.
