ратурная кривая становится прямолинейной, т. е. происходит охлаждение уже замерзшего грунта без заметного выделения скрытой теплоты льдообразования.

В табл. 1 приведены некоторые результаты описанных лабораторных опытов по определению температуры замерзания грунтов.

Таблица 1

Температура замерзания грунтов

Отметим также, что температура замерзания засоленных грунтов зависит, конечно, и от концентрации солей в поровой воде Kz, равной отношению веса растворенных солей к весу норового раствора (включая и содержание солей), и по данным ЛенморНИИпроек-та определяется эмпирическими формулами, причем средние значения, например для засоленных суглинков и супесей, будут приблизительно равны:

При /<z = 0,01, темперагура замерзания 6з=-0,5° С При Кг = 0,05, » » бз = -2,2° С

При большей концентрации солей в поровой воде температура замерзания грунтов будет еще ниже. Таким образом, температура замерзания различных грунтов (точнее -температура первого главного периода их замерзания), имеющих определенные физико-химические и физико-механические свойства (природную уплотненность, влажность, консистенцию и пр.), является вполне определенной величиной, что и следует учитывать при расчетах промерзания грунтов: для водонасыщенных песчаных, текучих и текуче-пластичных глинистых грунтов она близка к 0°С; для пластичных глинистых грунтов в зависимости от их уплотненности изменяется в среднем от -0,1 до -1,2° С; для полутвердых и твердых глин -от -2 до -5° С. Приведенные данные для конкретных условий должны быть уточнены на основе результатов непосредственных опытов и наблюдений в натуре.

Данные о температуре замерзания грунтов необходимы для теплотехнических расчетов, связанных с промораживанием грунтов, в частности, с определением глубины промерзания за данный промежуток времени при данной отрицательной температуре наружного воздуха.

Глубина максимального сезонного промерзания грунтов в естественных условиях, как известно (см. СНиП П-В. 1-62), лимитирует глубину заложения фундаментов гражданских и промышлен-

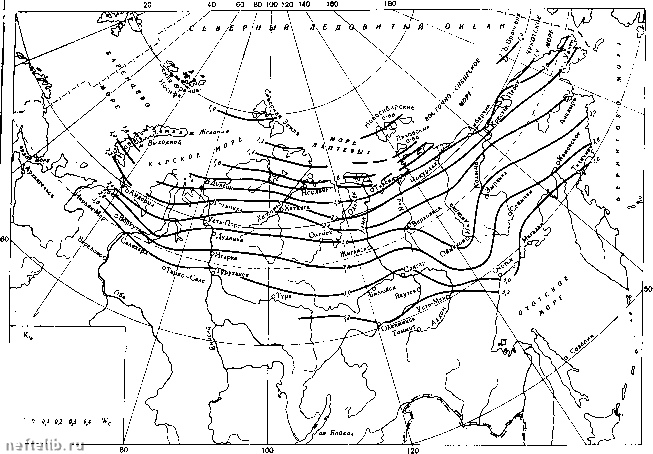

Рис. 17. Изолинии глубин сезонного оттаивания песчаных грунтов

40 60 80 100 120 140 160

-r~T

00,; 0,2 o,j 0, Wc

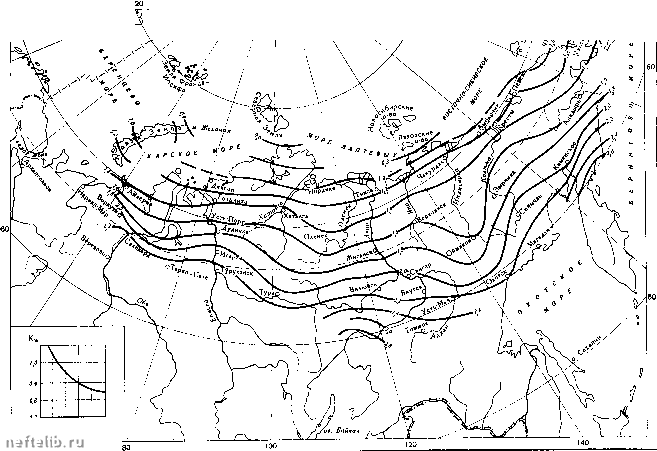

Рис. 18. Изолинии глубин сезонного оттаивания глинистых грунтов
