1) классификационных показателей мерзлых грунтов (объемного веса, влажности, удельного веса и количества незамерзшей воды), а также механического состава грунтов и консистенции глинистых;

2) тепловых свойств вечномерзлых грунтов ниже глубины заложения фундаментов (как минимум, температуры грунтов до глубины 10 м, коэффициентов теплопроводности и объемной теплоемкости грунтов);

3) показателей механических свойств грунтов в мерзлом (предела длительной прочности при сжатии, параметров длительного сопротивления сдвигу и устойчивых сил смерзания, коэффициента суммарной относительной сжимаемости и параметров ползучести) и в оттаивающем (коэффициентов оттаивания и уплотнения при оттаивании, параметров сопротивления сдвигу в оттаявшем состоянии) состояниях.

На третьей стадии - составления рабочих чертежей проекта, производится только контрольное бурение и контрольные испытания вечномерзлых грунтов в шурфах (определение показателей сжимаемости в мерзлом и оттаиваюи;ем состояниях методом пробных нагрузок, определение прочностных характеристик и пр.).

§ 2. О комплексной инженерно-геокриологической съемке осваиваемых территорий

Комплексная характеристика геокриологических условий осваиваемых строительством территорий в области распространения вечномерзлых грунтов может быть получена только в результате квалифицированного проведения геокриологической («мерзлотной») съемки местности, подлежащей освоению.

Детальное описание методики общих инженерно-геокриологических («мерзлотных») исследований выходит за рамки настоящей работы. Поэтому мы остановимся здесь только на основных положениях геокриологической съемки, отсылая читателей для подробного изучения этого вопроса к соответствующей специальной литературе *.

По В. А. Кудрявцеву и Б. Н. Достовалову, геокриологическая («мерзлотная») съемка объединяет в себе комплекс литературно-ведомственных, полевых и лабораторных, а также камеральных работ, имеющих целью охарактеризовать геокриологические условия рассматриваемого района области распространения вечномерз-

* 1. В. А. Кудрявцев. Мерзлотная съемка как основной вид мерзлотных исследований. «Мерзлотные исследования», вып. 1. Изд-во МГУ, 1961.

2. Б. Н. Достовалов, В. А. Кудрявцев. Общее мерзлотоведение. Изд-во МГУ, 1967.

3. И. Ф. Полтев. Основы мерзлотной съемки. Изд-во МГУ, 1963.

4. Л. А. Me истер. Основы геокриологии. Ч. И «Методы инженерно-геокриологических исследований». Гл. XII. Изд-во АН СССР, 1969.

5. Н. Ф. Полтев, И. Н. Романовский. О съемке и картировании мерзлых горных пород. Доклады на Международной конференции по мерзлотоведению, под ред. И. А. Цытовича. Изд-во АН СССР, 1963.

лых пород, вскрыть частные и общие закономерности их формирования и развития в зависимости от .природных ге.олого-географи-ческих условий и дать прогноз возможных изменений геокриологических условий в рассматриваемом районе при развертывании строительства и рекомендаций по направленному на них воздействию.

Следует указать, что результаты геокриологической съемки будут совершенно необходимы как основные исходные материалы при проектировании объектов крупного промышленного и жилищного строительства, капитальных гидротехнических и дорожных сооружений.

Составление всех инженерно-геокриологических карт должно строиться, в первую очередь, на геологической и геоморфологичес-койоснове с использованием карт четвертичных грунтовых отложений и карт почвенных.

На геокриологических картах должно быть показано:

1) распространение вечномерзлых пород, их мощность, условия залегания и прерывистость но вертикали;

2) температура горных пород (как минимум у подошвы слоя ее годовых колебаний, примерно на глубине 10 м от дневной поверхности) ;

3) состав, свойства н генезис вечномерзлых и талых пород;

4) криогенное строение и льдистость вечномерзлых грунтов включая расположение и мощность ископаемых прослойков льда;

5) проявления криогенных процессов (бугры нучения, наледи, термокарст, солифлюкция и пр.);

6) данные о сезонном промерзании и протаивании грунтов площадки (желательно при естественном покрове и оголенных);

7) наличие и условия залегания грунтовых вод.

Геокриологическая съемка включает три этапа: 1) микрорайонирование; 2) полевые исследования; 3) камеральную обработку материалов съемки с установлением основных геокриологических закономерностей и прогнозом поведения вечномерзлых пород при строительном освоении территории.

1-й этап (микрорайонирование) вначале базируется, главным образом, на литературно-ведомственных материалах, а затем уточняется при полевых геокриологических исследованиях и составлении инженерно-геокриологических карт, при этом выделяются районы, характеризующиеся выдержанностью и однородностью комплекса природных условий и отличающиеся от соседних районов по геологическому строению, геоморфологическим и гидрологическим условиям и составу четвертичных отложений, а также характером растительного и почвенного покровов.

2-й этап (полевые инженерно-геокриологические исследования) должен дать материалы для составления комплексной инженерно-геокриологической карты с установлением средних расчетных величин показателей, отмеченных ранее физико-механических свойств грунтов в мерзлом и оттаивающем состояниях и оценкой проявле-

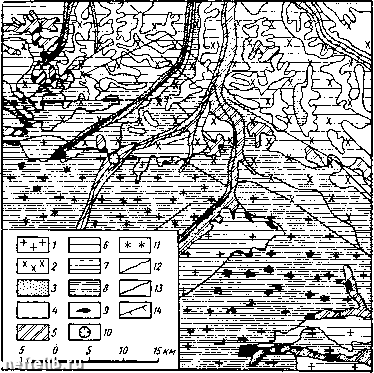

Рис. 123. Геокриологическая карта одного из районов распространения вечномерзлых пород (по К. А. Кондратьевой):

1 - кристаллические сланцы и гнейсы архейского возраста со льдом по трещинам до 100 м-, 2 -то же, песчаники и алевролиты юрского возраста;

3 - аллювиальные песчано-глинистые грунты, сцементированные льдом;

4 - породы талые; 5 - вечномерзлые островные мощностью до 50 м при бср -1° С; 6 - вечномерзлые мощностью до 100 м при = до -Г с;

7 -то же, мощностью до 100-200 м при б,р =• от -1 до -2° С; 5- то же,

мощностью >200 м при =-2° С; 5 -наледи; ;0 - термокарст; 11

гольцевый лед; /2 -граница вечномерзлых пород; /5 - границы геологических формаций; 14 - зоны тектонических нарушений
