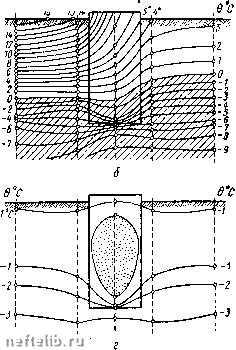

Рис. 140. Изотермы грунта и модели бетонного фундамента:

а - при равномерном нагревании сверху; б - при несимметричном оттаивании верхнего слоя мерзлого грунта; в и г - при замерзании верхнего слоя грунта

Рис. 141. Среднегодовые температуры грунта и фундаментов под опытным домом Петровск-Забайкальской научной станции (за 1933 г.)

Рис. 142. Постепенное промораживание чаши протаивания под старинным зданием в г. Якутске при устройстве проветриваемого зимой подполья:

/ - установившаяся граница оттаивания, сформировавшаяся при отсутствии проветриваемого под зданием подполья; 2 - поднятие границы мерзлых грунтов через год после устройства проветриваемого зимой подполья; 5 - то же, через 8 лет

wmm/m

Седер

w/шмт

т т

Рис. 143. Уменьшение глубины i и 2 сезонного оттаивания грунтов под зданием школы в г. Якутске при наличии проветриваемого зимой подполья

оснований нод отдельными фундаментами, занимающими значительную площадь в плане (нри ширине их больше глубины оттаивания), тем же методом, что и при расчете температурной устойчивости оснований всего здания с той лишь разницей, что боковыми теплопотерями фундаментов, расположенных внутри зданий, можно пренебречь.

В заключение настоящего параграфа приведем некоторые примеры натурных наблюдений за перемещением границы мерзлого состояния грунтов в основаниях зданий, возводимых в области распространения вечномерзлых пород. Так, на рис. 142 показан разрез ленточного бутового фундамента здания старинной библиотеки в г. Якутске после устройства проветриваемого подполья *.

Как видно из приведенного примера, граница мерзлых грунтов значительно (почти на 4 м) повысилась, и все подошвы фундаментов оказались на достаточно прочных мерзлых грунтах, что обус-довило прекращение имевшихся ранее значительных деформаций здания.

На рисунке 143 приведен второй пример результатов наблюдений и измерений границы мерзлых грунтов под зданиями в г. Якутске. Здание, разрез фундамента которого показан на рис. 143, построено в 1948-1949 гг. на железобетонных стойках сечением 40 X Х40 см, заглубленных в грунт на 4 ж, с проветриваемым со всех сторон подпольем высотой от 65 до 80 см; просвет между балками пола -от 20 до 40 см. Грунт глинистый (до глубины 1,3-1,6 ж), подстилаемый мелким пылеватым песком с 15с = 23-ь25%. За время около трех лет граница мерзлых грунтов поднялась на 40- 46 см. Здание находится вполне в устойчивом состоянии.

Таким образом, на основании всего изложенного в настоящем параграфе приходим к заключению, что открытое круглогодично (или только в зимнее время) со всех сторон подполье или закрытое, но с вентилируемыми продухами (с соответственно рассчитанной площадью) полностью гарантирует сохранение мерзлого состояния грунтов в основаниях сооружений, возводимых на вечномерзлых породах.

Для сохранения мерзлого состояния грунтов оснований существуют и другие методы: устройство холодного (не отапливаемого) первого этажа зданий (для размещения коммуникаций -тепловых, газопроводных, водопроводных и пр.), применение подземных или в насыпях специальных охлаждающих труб и каналов, что также требует соответствующих теплотехнических расчетов и получило распространение только в промышленном строительстве.

В настоящее время устройство проветриваемого подполья лля сохранения мерзлого состояния грунтов является одним из осков-

* Г. И. Лукин. Наблюдение за температурным режимом оснований зданий в Якутске. Сб. «Фундаменты сооружений на мерзлых грунтах в Якутии». Изд-во «Наука», 1968.
