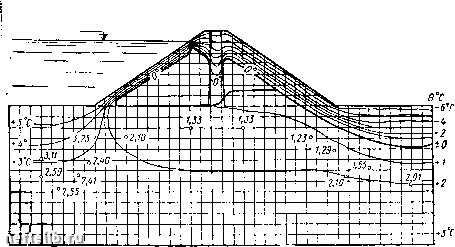

Рис. 135. Пример прогноза изменений температуры в теле и основании замороженной плотины через 5 лет после заполнения водохранилища

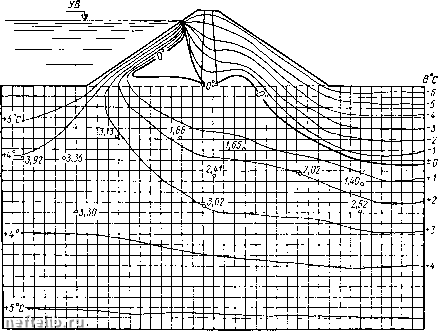

Рис. 136. Изменение температуры в теле и основании плотины через 20 лет после заполнения водохранилища

Как приведенные материалы, так и другие*, им аналогичные, показывают, что для сохранения температурной устойчивости замороженных плотин из местных материалов высотой более 10 ж, возводимых в условиях вечномерзлых грунтов, обязательно устройство водонепроницаемого ядра с искусственным машинным подмораживанием В0зникаюш,их таликов.

5. Расчет промораживания водонепроницаемых элементов плотин с использованием машинного охлаждения следует вести, руководствуясь рекомендациями X. Р. Хакимова** или Н. Г. Тру-пака ***.

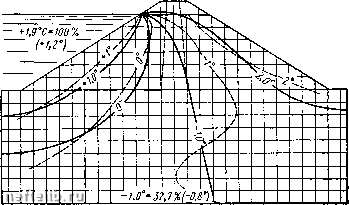

Рис. 137. Сравнение стационарного температурного поля, построенного на ЭГДА-9/60 (сплошные линии) и полученного в лаборатории МИСИ на физической модели, в опыте Кя 3 (пунктир) для /=40 лет

При не очень больших радиусах г замораживающих труб (во всяком случае, меньших 2 м) и использовании в качестве хладо-агента наружного воздуха, приближенный расчет радиуса замороженного цилиндра грунта R можно определять по формуле, предложенной А. А. Цвидом: ****

-0,5г,

(VIII.31)

где -время действия охлаждающей системы, Ч] 6п - средняя температура поверхности трубы; Ям-коэффициент теплопровод-

* См. сноски на стр. 305. ** См. сноску на стр. 186. ***Н. Г. Т р у п а к. Специальные способы проведения горных выработок. Углетехиздат, 1951.

**** А. В. Стоценко. Особенности крупного гидротехнического строительства в зоне вечной мерзлоты. «Материалы VII Межведомственного совещания по мерзлотоведению». Изд-во АН СССР, 1959.

ности мерзлого грунта, ккал/м-ч-град; 9 -количество тепла, необходимое для замораживания 1 грунта, ккал/м,

Ишользуя теорию и методы подобия в совокупности с решением большого количества частных задач на гидроинтеграторе В. С. Лукьянова, Р. М. Каменский* получил эмпирические зависимости для определения продолжительности работы замораживающей системы до момента образования сплошной льдогрунто-вой стенки определенных размеров с учетом взаимного тепло-вого влияния двух соседних замораживающих колонок. Эти зависимости могут быть использованы при ороектировании оротивофильтра-ционных элементов плотин из местных материалов.

Продолжительность работы замораживающей системы до момента смыкания льдогрунтовых цилиндров будет

• Fo=0,87exp(- 1,66ВР.14)Ко lV (±f (VIII.32)

и продолжительность образования льдогрунтовой стенки с минимальным размером по ширине 2h

Fo = 1,13 ехр (0,897Bio»25) Ко \Т(+

+ 2,8 [~J-~ Ко~\ (VIII.33)

В этих формулах:

Ро = -Ам-критерий Фурье; См/-Г

Bi=-55 -критерий Био:

Ко=-i--критерий Коссовича;

Ям; См - коэффициент теплопроводности и объемная теплоемкость мерзлого грунта; t - продолжительность работы замораживающей системы; Гь di - внешние радиус и диаметр замораживающей колонки; h - шаг колонок; а - коэффициент теплоотдачи от воздуха к стенкам труб в кольцевом зазоре колонки; 6в - средняя за расчетный период температура воздуха в колонке; Эн - начальная температура грунта; q - затраты тепла на агрегатные превращения воды в \ м грунта.

В статье Р. М. Каменского приведены номограммы для расчетов по формулам (Vni.32) и (УП1.33) и пример расчета для одного из проектных вариантов плотины.

♦р. М. Каменский. Теплотехнический расчет льдогрунтовой противо-фильтрационной завесы плотины с учетом взаимного влияния колонок. «Гидротехническое строительство», 1971, № 4.
