пример значительных неравномерных осадок, вызвавший большие трещины в полу здания, приведен на рис. 4, где доказано внутреннее помещение одного из зданий рыбозавода в поселке Анадырь, построенного без учета свойств сильнольдистых вечномерзлых грунтов. Деформации были настолько велики, что дальнейший их рост привел к полному разрушению здания.

На рис. 5 показаны неравномерные осадки цоколя и стен деревянного здания в поселке Хальмер-Ю (на север от Воркуты) через I год эксплуатации здания. Деформации возникли вследствие просадки при протаивании сильнольдистых грунтов под подошвой фундаментов.

Рис. 4. Трещины в полу здания хлебозавода на Чукотке

• Другой, также весьма существенной причиной возникновения значительных деформаций сооружений в условиях вечномерзлых грунтов является неравномерное и значительное по величине морозное пучение верхних слоев грунтов и выпучивание фундаментов при промерзании окружающих их i рунтов, которое особенно велико при подтоке воды извне или наличии часто наблюдаемых переувлажненных горизонтов на верхней границе вечномерзлых грунтов. Так, на рис. 6, показаны деревянные ворота в г. Якутске, неравномерно выпученные силами морозного пучения. Последние могут иметь огромную величину и без принятия мер против их возникновения или уменьшения до допустимой величины могут вызывать неравномерные выпучивания фундаментов и значительные деформации сооружений. Об огромной величине сил морозного пучения можно судить по рис. 7, где показан разрыв довольно мощного ствола дерева (лиственницы) трещиной бугра морозного пучения в районе г. Игарки.

Можно было бы привести еще много примеров деформаций сооружений на вечномерзлых грунтах, возникающих вследствие неравномерности осадок оттаивающих грунтов или от просадок силь-

Рис. 5. ПроСс1дки исколя п .тен жилого з/илтпя в поселке Халь-мер-Ю

Рис. б. Ворота в г. Якутске, покосившиеся от неравномерного пучения грунтов

Рис. 7. Разрыв дерева (лиственницы) трещиной бугра морозного пучения (фото А. П. Тыртикова)

нольдистых грунтов при протаивании, или неравномерного выпучивания фундаментов при морозном пучении, которые до недавнего времени были еще широко распространены в районах вечномерзлых грунтов.

Из всего вышеприведенного ясно, что разработки теоретических предпосылок и практических приемов устойчивого строительства сооружений на вечномерзлых грунтах должны базироваться на учете особенностей районов вечномерзлых грунтов, детальном изучении свойств замерзающих, мерзлых и оттаивающих грунтов, исследованиях механических процессов, протекающих в них под влиянием природных факторов и взаимодействия с сооружениями, и изысканиях путей и средств изменения свойств грунтов в желательных направлениях.

Следует, однако, отметить, что на базе решений механики мерзлых грунтов, полученных в результате обобщения многолетних экспериментально-теоретических исследований физнко-механичес-

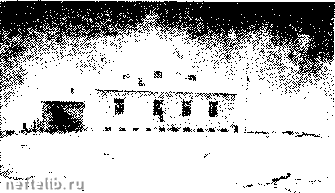

Рис. 8. Нарынская высокогорная метеорологическая станция, построенная на леднике Петрова (1930 г.)

ких свойств замерзающих, мерзлых и оттаивающих грунтов, уже в настоящее время представляется возможным установить научные основы устойчивого строительства сооружений на вечномерзлых грунтах, чему посвящена вторая часть настоящей работы.

Отметим, что уже первые отечественные работы (работы автора 1928-1930 гг.) по расчету фундаментов сооружений на вечномерзлых грунтах, ранее не имевшие места ни в отечественной, ни в зарубежной технической литературе, позволили правильно наметить генеральную линию и основные принципы строительства сооружений на вечномерзлых грунтах, что в дальнейшем полностью оправдало себя на практике.

Так, применение проветриваемого подполья, впервые расчетно обоснованное автором еще в 1928 г., позволило разработать широко и успешно применяемый в настоящее время метод возведения сооружений на вечномерзлых грунтах по принципу сохранения мерзлого состояния оснований.

Одним из первых сооружений, построенных по этому методу при консультации автора, было здание Нарынской высокогорной метео-
