в грунтах крупнообломочных и щебенисто-глинистых, а также во всех низкотемпературных вечномерзлых лрунтах (т1вердОМерз-лых) более применимым является метод установки свай в заранее пробуренные скважины, при этом, если диаметр скважины больше диаметра свай, то сваи опускают в цредварительно залитые буровым шламом скважины (по Киму, Максимову и др.), если же диа-

W0 т 500 700 900 1я 200 Ш 600 800 wdo о

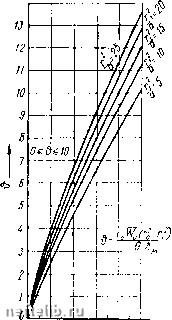

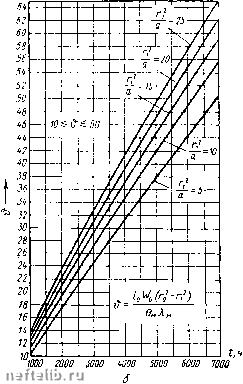

Рис. 177. Графики С. Г. Цветковой для определения времени восстановления мерзлого состояния грунта возле сваи:

а - для значений б от О до 13; б - для б от 10 до 64 {а - коэффициент температуропроводности грунта)

метр свай больше диаметра скважины, то сваи забиваются в скважины дизель-молотом или вибропотружателем (ио Вялову, Таргу-ляну и др.).

В первом случае, т. е. при заливке шламом, необходимо в буровой шлам добавлять больше половины (по объему) песка, при этом несущая способность свай после промерзания вокруг них грунта увеличивается по сравнению с ратечитанной по СНиПу не менее чем на 20%, при заполнении же оюважины только шламом (перетертым при бурении грунтом), несущая способность свай несколько уменьшается по сравнению с расчетной для данных грунтовых условий.

в случае ®ы1со1Котем1пературных (пластично-мерзлых) грунтов применяется метод непосредственной забивки железобетонных свай в вечномерзлый грунт с помощью дизель-молотов, вибропогружателей и вибромолотов. Полевые испытания свай, забитых непосредственно в пластично-мерзлые грунты Воркутинского района, произведенные В. Н. Ерошенко, показали, что несущая способность забивных висячих свай примерно в два раза больше, чем рассчитанная по нормативным данным СНиПа для этого же вида грунтов. Для свай-стоек, сечением 35X35 см, упирающихся в делю1вий коренных пород Воркутинского района, по тем же опытам несущая способность достигает 100 Т на сваю при осадке всего лишь 2,8 см.

Усовершенствование способа непосредственной забивки свай в вечномерзлые грунты с успехом было достигнуто Л. П. Маркизо-вым * и др., применившим при забивке «трубчатый лидер» (рис. 178), представляющий собой полую трубу со специальным режущим наконечником **, с помощью которого за несколько минут пробивается слой промерзшего грунта деятельного слоя толщиной до 2 л« и более, после чего свая забивается \в полученную скважину обычным способом с помощью дизель-молота или вибропогружателя. Отмеченное усовершенствование позволило значительно удешевить свайные работы и организовать их круглогодичное производство.

Приведем некоторые примеры применения свайных фундаментов при строителыстве зданий в условиях вечномфзлых грунтов. На рис. 179 показан разрез здания понизительной подстанции энергоснабжения, возведенного на вмороженных в сква- жины железобетонных сваях на площадке, сложен- f ной разрушенными скальными породами с прослойками льда; а на рис. 180 -разрез нижней части жилого крупнопанельного здания с проветриваемым зимой подпольем типовой серии с несущими наружными и поперечными стенами на железобетонных сваях, расположенных рядами на расстоянии примерно 2,3-3,4 м при расчетной несущей способности от 40 до 50 Т на сваю.

На рис. 181 показан разрез по зданию склада в Дудинке, в котором железобетонные сваи являются одновременно и каркасом здания. Помещение скла-

Рис. 178. Трубчатый лидер для опережающей проходки скважин в сезонномерзлых грунтах перед забивкой свай:

/ - полая труба; 2 - специальный наконечник; 5 - оголовок; 4-отражатель для отвала грунта; 5 - отверстие для выхода грунта

* 1. Л. П. Маркизов. Организация труда по разработке мерзлых грунтов. Изд-во Коми, Сыктывкар, 1970.

2. Его же. Разработка мерзлых грунтов в Воркуте. «Основания, фундаменты и механика грунтов», 1970, № 5.

** Д. П. Высоцкий, В. П. В лох. Авторское свидетельство № 209312, Бюлл. Комитета по делам изобретений, 1968, № 4.

да неотапливаемое, и в условиях сурового климата вечномерзлые грунты сохраняют мерзлое состояние без принятия специальных 1лер по отводу тепла *.

При разработке мерзлых грунтов не только сезоннопромерзаю-1цего слоя, но и 1вечномерзлой толщи, как показано Л. П. Маркизо-вым **, также с успехом используется трубчатый лидер, применение которого поз1воляет ускорить и удешевить рыхление мерзлого грунта, после чего он легко разрабатывается экскаватором (рис. 182). Этот способ с успехом применяется в условиях вечномерзлых прунтов как при рытье траншей под ленточные фундамен-

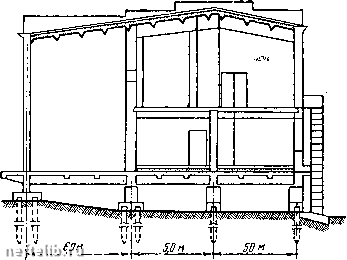

Рис. 179. Разрез здания понизительной подстанции, возведенного в условиях вечномерзлых грунтов на свайных фундаментах

ТЫ, так и при устройстве котлованов для подвалов, прокладке коммуникаций и т. п. земляных работах.

Необходимо здесь же отметить, что механическое рыхление мерзлых грунтов дает до 507о экономии по сравнению с буровзрывными работами, но при выборе режущих органов экскаваторов и других землеройных машин необходимо использовать исследования по резанию мерзлых грунтов (см. § 5 гл. VI)

При строительстве плотин из местных материалов и других гидротехнических сооружений в условиях вечномерзлых грунтов особо важное значение приобретают земляные и скальные работы, из которых важнейшими являются работы по устройству• противофильт-

* См. сноску ** 1 на стр. 413. ** См. сноску на стр. 417.

*** См. также А. Н. 3 е л е н и н. Основы разрушения грунтов механическими способами. Изд-во «Машиностроение», 1968.
