18.60

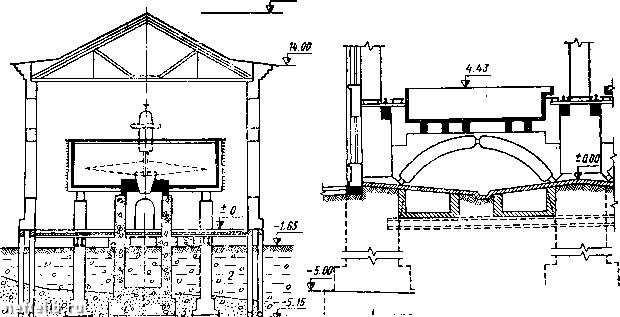

Рис. 155. Примеры фундаментов под технологическое оборудование: а-под ванну сгущения; б - под ванну электролита

подпольем, Которое находится в эксплуатации уже долгое время без недопустимых деформаций здания.

Примеры фундаментов под тяжелое технологическое оборудование приведены на рис. 155*. На рис. 155, а показан столбчатый фунда1мент для ванны сгущения обогатительной фабрики с глубиной заложения ниже чаши протаивания на плотном галечнике с применением для всего здания и фундаментов под оборудование проветриваемого подполья; а на рис. 155, б -разрез здания с установкой оборудования гидролизного цеха на трехшарнирной арке, опирающейся на мощные опоры здания. Следует отметить, что

/4,53 м

Рис. Шб. Разрез здания, построенного в Канаде по методу сохранения мерзлого состояния грунтов основания:

/ - стальные балочные перекрытия; 2 - термоизоляция из дерева; 3 - технический тоннель; 4 -открытое подполье; 5 -слой мха, покрытый гравием; 5 -граница вечномерзлых грунтов; 7 - выемка мерзлого грунта для гравийной подсыпки; 5 - утрамбованный гравий, покрытый бетоном; 9 -бетон; /О - гравийная подсыпка; /7- бетонная подушка; 12 - первоначальный уровень земли

ПО нашему мнению, устойчивость фундаментов здания гидролизного цеха может быть обеспечена лишь при закладке мощных опор здания на скальных породах.

Наличие хорошо выполненного открытого подполья в здании, построенном в суровых климатических условиях (г. Черчилл в Канаде, на широте 58°47 при среднегодовой температуре воздуха -7,3° С) на столбчатых фундаментах, установленных поверх гравийной подсыпки (рис. 156) **, уложенной на вечномерзлый грунт с последующим промораживанием подсыпки и утеплением ее слоем сухого торфа, защищенного гравием, показало хорошее сохранение мерзлого состояния оснований в течение более 10 лет эксплуатации здания. Здесь сыграло положительную роль, как хоро-

* Рис. 155 заимствован из книги Ю. Я. Велли [и др.] (см. сноску ** на стр. 339).

** См. сноску на стр. 341.

Рис. 157. Конструкции подземных галерей для прокладки трубопроводов в условиях вечномерзлых грунтов Аляски:

а - коробчатые; б - круглые; в - полукруглые; г - пароболические; / - водопровод; 2 -паропровод; 5 - канализация-, 4- конденсат

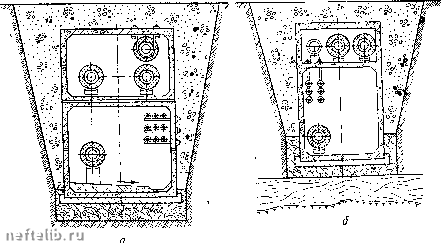

Рис. 158. Двухъярусные железобетонные коллекторы в г. Норильске: а -а устройством водоотводящего лотка; б - без лотка
