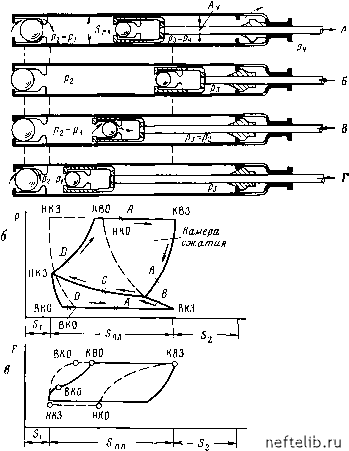

Главная Переработка нефти и газа газа. Лабораторные исследования показали, что даже при значительном отделении газа последующее его сжатие при перемещении плунжера вниз не приведет к повторному растворению в нефти большого количества газа (Джах и Уотсон, 1969). Наличие воды в продукции скважин при добыче штанговыми насосами вызывает следующие осложнения: 1) снижается коэффициент наполнения насоса, так как при более низкой вязкости воды происходят большие утечки по плунжеру; Положение Рис. 4.1-56. Работа модернизированного насоса (ло Джеху и Уотсону, 1969). НКЗ - нагнетательный клапан закрыт; ВКО - всасывающий клапан открыт; НКО - нагнетательный клапан открыт; ВКЗ - всасывающий клапан закрыт; КВО - клапан вставного насоса открыт; КВЗ -клапан вставного насоса закрыт 2) ухудшается смазка и пара плунжер - цилиндр насоса изнашивается быстрее. Эти проблемы частично устранены в насосах фирмы Армко, смазываемых маслом. При подъеме продукции скважин жидкость может поступать как в центральную полость / насоса, так и в затрубное пространство (рис. 4.1-57). Вер.хняя часть затрубного пространства заполнена нефтью, в то время как в нижней части находится вода или обводненная нефть. При движении насоса вниз часть нефти поступает в полость /, а остальная- в затрубное пространство 2. Из последнего некоторое ее количество через отверстие 3 также проникает в полость /. При ходе насоса вверх камера 4 находится под действием давления на приеме, в то время как желоб 5 - под действием давления на выкиде насоса. Давления, равные между желобом и пространством над плунжером, не вызовут переток нефти из первого во второе. Однако между желобом и пространством ниже плунжера существует значительный перепад давления. Это вызывает просачивание нефти, вследствие чего смазывается плунжер. При каждом ходе насоса вниз потеря нефти из пространства 2 восполняется за счет продукции скважины. Исследование скважин. Один из основных приборов, применяемых при исследовании скважин, эксплуатирующихся штанговыми насосами, является динамограф. Чаще всего оперативный контроль при исследовании глубиинонасосной установки сводится к снятию динамограмм и к их анализу. По динамограм-ме - кривой зависимости нагрузки на полированный шток от длины хода - можно определить ряд параметров, характеризующих работу глубиннонасосной скважины. В книге не рассматривается детально устройство динамографов, так как этому вопросу посвящен ряд статей и книг (например, Заба и Догерти, 1956; Белов 1960; Слониггер, 1961; Крафт и др., 1962). Здесь же рассмотрим вопросы исследования скважин для определения их продуктивности. Построение индикаторных диаграмм в соответствии с формулами (2.1-7) или (2.1-8) для насосных скважин в отличие от фонтанных или газлифтных представляет определенную проблему, так как невозможна установка глубинных манометров в НКТ без подъема колонны штанг. Поэтому для данного случая разработан специальный метод измерения забойного давления. В скважинах при большем диаметре эксплуатационной колонны и малом диаметре НКТ забойное давление можно замерить глубинным манометром, который спускают в затрубное пространство. Измерения проводят с применением специального оборудования устья скважины (Рено, 1953) и специальной лебедки. При этом следует учитывать, что проволока лебедки может навиться на НКТ. Поэтому при спуско-подъем-ных операциях следует быть осторожным и следить за тем, чтобы не порвался канат. На рис. 4.1-58 показана лебедка с приводом для спуска глубинных приборов, на которой предусмотрены гидропреобразователь Рис. 4.1-57. Схема смазки пары плунжер-цилиндр в насосе, используемом для подъема обводненных нефтей момента и устройство для записи глубины и нагрузки на канат. Если при подъеме прибор застрянет в муфтовом соединении или канат намотается вокруг НКТ, гидропреобразователь будет постепенно увеличивать натяжение до допустимого значения. Через некоторое время (несколько минут) манометр освобождается, и подъем его можно продолжить. Установка позволяет за день проводить измерения забойного давления в трех-четырех скважинах глубиной 1500-2000 м. Замеры с помощью такой лебедки часто невозможно проводить из-за ограниче- Рис. 4.1-58. Установка для спуска глубинного манометра фирмы Халибуртон 21-546 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 [ 102 ] 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 |
||
