2.4-32,6 показана конструкция, при которой требуется меньшая площадь поперечного сечения труб. Но в этом случае уменьшается их проходное сечение, в результате чего ниже клапана невозможно спускать инструменты в скважину. При установке газлифтного клапана по схеме, приведенной на рис. 2.4-32, в, газ подается к клапану по трубам малого диаметра, а продукция извлекается по затрубному пространству.

Газлифтные клапаны выпускаются двух типов: 1) клапаны, заменяемые с помощью приспособлений, спускаемых на канате; 2) клапаны.

РозрезпоА-А

Рис. 2.4-33. Газлифтный клапан ОТИС

Рис, 2.4-34. Спуск « замена газлифтного клапана фирмы КАМКО по Ви-ланду (1961 г.)

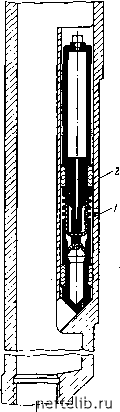

монтируемые в подъемных трубах. На рис. 2.4-33 показан газлифтный клапан фирмы ОТИС, относящийся к первому типу. Принцип действия его такой же, как и клапана типа С, описанного в параграфе 2.4.3, п. а.2 (см. рис. 2.4-28). Газ проникает в клапан через входные отверстия /. Клапан закрепляется в седле с помощью уплотнения 2, которое

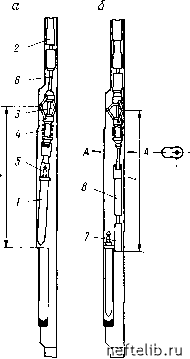

обеспечивает также герметичность между подъемными трубами и затрубным пространством. На рис. 2.4-34, а показана схема спуска клапана КАМКО съемного типа. Клапан / можно устанавливать с помощью инструмента, спускаемого на канате. Главные узлы этого инструмента: узел 5, шарнирный отклонитель 2 и верхний толкающий

а 6 в

Рис. 2.4-35. Расположение камер газлифтных клапанов

Рис. 2.4-36. Газлифтный клапан Крылова и Исакова типа

У-1-м

инструмент с тремя центрирующими рычагами 3. При спуске пружина 4 толкает центрирующие рычаги вверх. Клапан сначала спускается мимо кармана, а затем медленно поднимается. При его подъеме верхняя втулка скользит вниз по штанге 6 и принимает положение, показанное на рисунке. При дальнейшем спуске клапан с помощью центрирующих рычагов отклоняется и направляется в эксцентрично расположенный карман, а спускаемый инструмент легким толчком освобождается от клапана.

На рис. 2.4-34,6 показана схема подъема клапана. Инструмент 7 для его извлечения отличается от инструмента для спуска тем, что его длина увеличена за счет удлинителя 8. Спускаемый инструмент сначала проходит мимо клапана; а затем медленно поднимается. Спускаемый инструмент в верхнем положении отключается, а при дальнейшем спуске его движется по направлению к шейке клапана для захвата. Клапан зацепляется и может быть извлечен.

На рис. 2.4-35 показаны три типа скважинных камер для съемных клапанов. В части а этого рисунка нагнетаемый газ проходит из затрубного пространства в подъемные трубы. В части б газ входит в камеру замещения (сравни с параграфом 2.4.4, п. б). В части в скважина эксплуатируется через подъемные трубы, при этом газ нагнетается по другой колонне труб.

б) Другие типы газлифтных клапанов

Как установлено в разделе 2.4.3, п. а, на ранней стадии применения газлифта использовались клапаны с различными принципами действия (Браун, 1967). Из них только клапан дифференциального типа используется в настоящее время. Его главная особенность заключается в том, что он действует даже в том случае, если давление в затрубном пространстве сохраняется постоянным. Такой клапан может выполнять не только функции пускового, но и клапана для выпуска газа из камеры (см. параграф 2.4.4, п. б).

На рис. 2.4-36 показан клапан дифференциального типа, предложенный Крыловым и Исаковым (Муравьев и Крылов, 1949). Под воздействием давления в подъемных трубах на площадь поперечного сечения Si клапана / и натяжения Fnp пружины 2 открывается клапан. Под воздействием давления в обсадной колонне на меньшую площадь поперечного сечения 52 клапан грушевидной формы закрывается.

Условие закрытия клапана

+ пр52Рк-

Условие открытия клапана

SiPtp -bnp.Sip„.

Следовательно, при закрытом клапане давления в обсадной колонне и подъемных трубах действуют на равную площадь Si. Так как натяжение пружины примерно постоянное, а давление в подъемных трубах воздействует на меньшую площадь Si, в то время как давление в затрубном пространстве воздействует на площадь 52 при открытом клапане и на большую площадь при его закрытии, Арот имеет небольшое значение, а рг увеличивается. В клапане У-1-М давление его открытия можно определить по соотношению рот=0,1-1-0,01 Арз- Максимальный перепад давления закрытия этого клапана равен 3,4 МПа. Следовательно, наибольший перепад давления открытия клапана составляет 0,44 МПа. Меньшие значения этих величин можно получить при снижении натяжения пружины вращением гайки 3.

2.4.4. ОБОРУДОВАНИЕ ГАЗЛИФТНЫХ СКВАЖИН

а) Обычное оборудование

а.1) Оборудование для совместной эксплуатации нескольких пластов. При непрерывном газлифте применяется простейшая конструкция с одной колонной подъемных труб без исполь-
