ружной поверхностью штока заполнено таким же маслом. Глинистый раствор, частицы песка, различные примеси, которые проходят через клапан, могут достигать только нижних витков сильфона. В обычных условиях скважинная жидкость не поднимается выше отверстий 4, предохраняемых обратным клапаном 5. Однако при установке клапана некоторое количество жидкости из скважины может проникнуть в клапан. Кроме того, в нагнетаемом газе может содержаться определенное

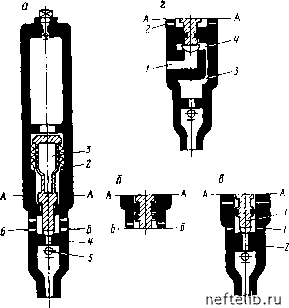

Рис. 2.4-26. Газлифтные клапаны конструкция Гар-ретта

Рис. 2.4-27.

Газлифтный клалан фирмы Мэлла поршневого типа

количество загрязняющих примесей. Если конструкция средней части клапана будет такой, как показано на рис. 2.4-26, б, сильфов не будет загрязняться. Шток клапана снабжен кольцевыми уплотнениями, пространство выше них герметизируется вязким маслом. Чтобы свести до минимума деформацию сильфона, в некоторых конструкциях его изготавливают из нескольких элементов (см. рис. 2.4-22) или на сильфон надевается перфорированный кожух.

В клапане Мэлла (шифр 221123), показанном на рис. 2.4-27, колпак изолируется от нижней открытой части поршнем 2, изготовленным за одно со штоком /. Верхняя часть поршня снабжена кольцевыми, а нижняя тефлоновыми уплотнениями. Выше и между уплотнениями находится высоковязкое машинное масло. Такой тип клапана не подвержен загрязнениям или воздействию чрезмерных давлений. Так как поршень не обеспечивает идеального уплотнения, давление в колпаке кла-

пана, установленном в скважине, будет увеличиваться по мере просачивания нагнетаемого газа высокого давления.

Клапан фирмы ОТИС типа С (шифр 221222), показанный на рис. 2.4-28, а имеет ряд положительных качеств. Этот клапан в виде муфты устанавливается при помощи резьбового соединения между двумя насосно-компрессорными трубами. Колпак /, заполняемый азотом,

расположен в стенке клапана. Если давление в колпаке превышает давление в обсадной колонне, под действием внутреннего избыточного давления эластичный золотник 2 закрывает входные щели 3, через которые нагнетается газ. Аналогичный реверсивный эластичный обратный клапан 4 предохраняет от прохода или попадания скважинной жидкости в клапан. Если давление в обсадной колонне превышает давление в колпаке клапана, золотник 2 принимает положение, показанное на рис. 2.4-28,6. Нагнетаемый газ из затрубного пространства через щели 3, кольцевое пространство 5 и отверстия 6 проникает в подъемные трубы. Единственными движущимися частями клапана являются два резиновых или пластиковых золотника. Клапан имеет высокую надежность работы, будучи почти нечувствительным к загрязнению.

а.З) Влияние температуры; пружинные клапаны. В п. а.1 мы рассматривали последствия изменения давления в колпаке клапана. Правильный подбор типа клапана и контроль за его работой затруднен,, так как неизвестна температура окружающей клапан среды. Клапан фирмы КАМКО (шифр 211123), показанный на рис. 2.4-29, прижимается к седлу под давлением газа в колпаке или под воздействием натяжения пружины Fnp. Уравнение открытия для этого клапана имеет вид

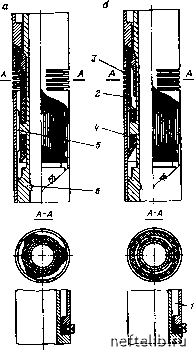

Рис. 2.4-28. Газлифтный клапан фир ыы ОТИС тина С

Ртрш.г кл + Рк (-кол.кл - -ш.г.кл) Ркл-кол.кл + пр (2.4-31)

а уравнение закрытия

Ркл5кол.кл + пр> Рк5кол.кл- (2.4-32)

Натяжение Fnp пружины / соответствует повышению давления в колпаке Аркл=/пр/5кол. кл. Следовательно, чтобы получить зависимость, подобную приведенной на рис. 2.4-8, достаточно изменить давление в клапане до более низкого значения при данных 5кол. кл и 5ш. г. кл. Узел

2 является антивибратором. Полость сильфона заполняется, как обычно-в клапанах сильфонного типа, высоковязким машинным маслом. При замедленном течении масла через проходные отверстия клапан работает более плавно. Обратный клапан 3 позволяет заполнить камеру жидкостью до расчетного давления.

Клапан фирмы Мзлла (шифр 212123), показанный на рис. 2.4-30,- разновидность клапанов с камерами, заполненными жидкостью, не содержащей газа. При заполнении камеры жидкостью сильфон находится в сжатом положении. На работу клапана практически не влияет температура окружающей среды, за исключением некоторой зависимости натяжения пружины от этой температуры.

Для пружинных клапанов давление заполнения газом колпака соответствует выражению Ркл--/пр/5кол. кл, а при ркл = 0, - f пр/5кол. кл-

а.4) Конструктивные особенности клапанов для: непрерывного и периодического газлифтов. Газлифт-

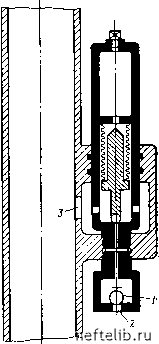

Рис. 2.4-29. Клапан фирмы КАМКО

Рис. 2.4-30. Газлифтный клапан фирмы Мэрла

Рис. 2.4-31. Газлифтный клапан по Уинклеру и Смиту (1962 г.)

ные клапаны предназначены для снижения уровня жидкости в скважине, нагнетания газа с поверхности и регулирования потока при непрерывном газлифте (клапаны непрерывного потока), а также для регулирования нагнетаемого газа в установках периодического газлифта (периодические клапаны).
