чтобы газ проходил из затрубного пространства в подъемные трубы при перепаде давления 0,1-0,2 МПа. Задвижка на затрубном пространстве в этом случае закрывается. В этом случае в затрубном пространстве ниже газлифтного клапана будет образовываться столб газированной жидкости.

3). Путем открытия и закрытия задвижки на скважине через определенные заданные периоды времени она может начать эксплуатироваться, если в стволе накопится достаточное количество жидкости, и отключиться, если вся жидкость будет поднята на поверхность (перед продувкой скважины газом из затрубного пространства). В этом случае задвижка управляется одним из нескольких возможных сиг-палов, получаемых от датчиков, установленных в выкидной линии. В соответствии с применяемым сигналом системы управления обеспечивают открытие или закрытие задвижки.

Рассмотрим работу венгерской пневматической системы управления, которая, благодаря модульной структуре, может быть приспособлена для решения нескольких приведенных выше задач. Схема этой системы, в которой открытие задвижки на скважине контролируется часовым механизмом, а закрытие - поднятием давления в насосно-компрессорных трубах, приведена на рис. 2.3-39, а, б. На маховике таймера (счетчика ханизмом, расположено столько циклов в сутки. Когда рычаг 2

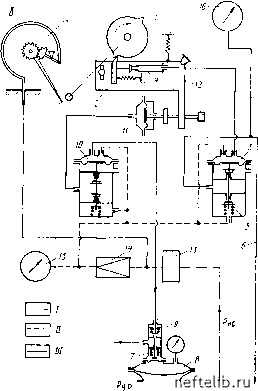

Рис. 2.3-39. Схема аппаратуры пневматического контроля фонтанирующих скважин, изготовленной в Венгрии:

/ - газовая линия высокого давления от затрубного пространства скважины; - линия низкого давления силового газа; / - линия силового газа высокого и низкого давления

времени) /, врашаемого часовым ме-кулачков, сколько эксплуатационных сдвинется с места одним из кулачков

влево от положения, указанного на рисунке, питательный газ из реле 3 (силовой усилитель) будет выпускаться в атмосферу через насадку 4. Вследствие этого шток клапана (реле) 3 под действием пружины 5 переместится вверх. Давление в питательной линии 6 упадет, уменьшится и давление, действующее на мембрану управляющей задвижки выкидной линии, вследствие чего задвижка откроется. Как только давление в насосно-компрессорных трубах поднимется до значения, соответствующего усилию пружины 7, шток клапана 9 индикатора давления 8 будет перемещаться вверх, в результате этого питательное давление выше мембраны реле 10 упадет. Шток клапана реле поднимется и позволит питательному газу поступать к выключателю . Выключатель переместит панель 12 влево и отключит рычаг 2 из зацепления с кулачком маховика таймера /, закрыв насадку 4. Теперь давление питательного газа выше мембраны реле 3 будет увеличиваться. Шток клапана (реле) будет перемещаться вниз, и в результате увеличения давленпя питательного газа в трубопроводе 6, а также выше мембраны управляющая задвижка выкидной линии закроется. Питательный газ будет нагнетаться в систему из затрубного пространства скважины через фильтр 13. Давление газа регулируется редуктором 14. По манометрам 15 п 16 определяют соответственно давление питательного газа на входе и выше мембраны управляющей задвински. Регистрирующий манометр с трубкой Бурдона 17 записывает давление в затрубном пространстве.

в) Исследование скважин

В процессе эксплуатапни скважины необходимо периодически проводить исследования для определения как состояния самой скважины, так и параметров добываемой жидкости и газа.

При передаче скважины эксплуатационникам необходимо установить: 1) соответствуют ли условия заканчивания скважины и конструкция техническим данным; 2) соответствуют ли характеристики спущенных в скважину насосно-компрессорных труб эксплуатационным характеристикам, полученным на основании исследования скважины; 3) обеспечивается ли необходимая без утечек герметизация устья скважины, должны быть определены давления, а также количество газа и жидкости, содержащихся в насосно-компрессорных трубах; 4) отражены ли в акте передачи все основные данные, относящиеся к заканчи-ванию и исследованию скважины.

При исследовании эксплуатационных скважин периодически или постоянно ведется запись некоторых рабочих параметров и их оценка. Эти параметры подразделяются на две группы: 1) регистрируемые на конец каждого дня; 2) регистрируемые через более длительные периоды времени. К параметрам первой группы относятся давления на устье насосно-компрессорных труб и обсадной колонны и ежедневная продолжительность эксплуатации скважины. Оборудование устья скважины и приборы контроля потока обследуются с целью поддержания их в работоспособном состоянии. Давление, регистрируемое на устье сква-

жины, позволяет получить ценную информацию о работе скважины. Любое существенное изменение дебита скважины и состава скважин-ной жидкости отражается на давлении у башмака насосно-компрессорных труб (следовательно, если затрубное пространство у башмака открыто, то и на устье обсадной колонны) и на устье насосно-компрессорных труб. Общее правило гласит: если в скважине с открытым внизу затрубным пространством ру. р и рк.р изменяются в одном и том же направлении (увеличиваются или уменьшаются), то процессы закапчивания в ней - не причина этих изменений. Увеличение этих давлений, очевидно, происходит, например, вследствие роста пластовой энергии, снижения сопротивления в фонтанном штуцере или отлолений парафина в выкидной линии. Снижение ру. р и рк. р может быть вызвано уменьшением пластовой энергии или сопротивления в фонтанном штуцере вследствие его коррозии. Если ру. р уменьшается, а рк. р растет, это означает, что сопротивление потоку в подъемных трубах увеличилось, например вследствие отложения в них парафина или солей. Производительность индивидуальной скважины замеряется только за весьма продолжительные периоды времени. Это не относится к случаю, когда продукция группы скважин поступает в одну и ту же емкость, в которой регистрируется общая добыча. Если по данным замера общая добыча группы скважин падает, то никакие ремонтные работы не следует проводить до тех пор, пока не будет определена скважина, в которой падает дебит. Рассматривая записи изменения давления, мол<но быстро определить скважину, в которой отмечается «ненормальное поведение».

К параметрам, контролируемым через более длительные периоды времени (вторая группа параметров), относятся: 1) дебиты нефти, газа и воды, а также количество песка и глинистого раствора (суммарное их количество или по отдельности), замеряемые в интервале 5- 10 дней; 2) параметры, замеряемые один раз в год или после каждого значительного изменения дебита при исследовании скважины с установкой фонтанных штуцеров различных диаметров (по данным исследования можно определить, необходима ли замена фонтанного штуцера или замена насосно-компрессорных труб трубами более подходящего размера); 3) пластовое давление, замеряемое с интервалом 3- 6 месяцев. По данным, полученным при этих замерах, по ряду рассматриваемых сквал\ин строится карта изобар, которая дает полезную информацию относительно выработки месторождения; по данным, полученным по п. 3, строится кривая изменения забойного давления, которая позволяет установить несколько параметров зоны влияния сква-л<ины; 4) состав и физико-химические свойства жидкости, отбираемые из каждой вновь вводимой скважины и периодически из опорных скважин, необходимые для накопления информации, чтобы правильно планировать добычу нефти; 5) толщина корки отложений парафина, песка и солей в насосно-компрессорных трубах.

Для планирования операций по очистке скважины скребками при этом исследовании определяют частоту и метод удаления отложений, предсказывают интервалы в насосно-компрессорных трубах, в которых наблюдаются отложения. Через определенные интервалы време-
