районам изысканий (центральная часть Союза, Северо-Запад, Крайний Север, Восточная и Западная Сибирь, полупустыни и пустыни Средней Азии и т. д.). Дешифрирование выполняется в две стадии: камерально и в поле. Камеральное дешифрирование ведется с использованием изданных карт, справочников, альбомов, эталонов и других материалов (выцнсываются названия рек, населенных пунктов, отдельных объектов). Контуры и объекты, надежно отдешифрнрованные, закрепляются тушью, а сомнительные -

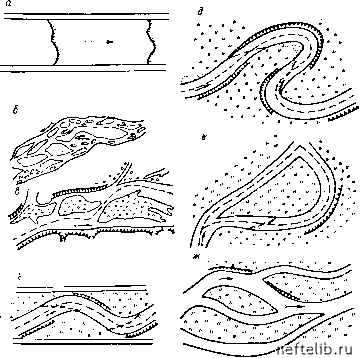

Рве. 4.17. Типы русювых процессов. а - ленточно-грядовый; б - осередковый с малоустойчивыми осередками; в - с устойчивыми островами; меандрирование: г - ограниченное, О - свободное, е - незавершенное, ж - пойменная многорукавность.

карандашом. После т,;о1о дешифрирования памочаются .маршруты полевого, о1Следовазпя. JZm проведении полевого обследования непосредственно па месте уточняются объекты, которые не были уверенно отдешифрированы камерально (названия объектов, пояснительные надписи, цифровые характеристики). В Случае появления нового объекта после съемки (вновь построенное здание, дорога, вырытый канал и т. д.) последний привязывается инструментально к твердым контурам дешифрируемого снимка, после чего наносится на этот снимок. Розультато.м камерального и полевого дешифрирования являются материалы, отвечающие на поставленные заданием по инженерны.м изысканиям вопросы.

Топографическое дешифрирование даст возможность составить точный ситуационный план местности в районе расположения проектируемых сооружении. Для достижения наибольшей эффективности при дешифрировании изготавливаются: фотосхемы в масштабе съемки; масштабированные уточнон-

ные фотосхемы, фотопланы. Уточненные фотосхемы и фотопланы, как правило, со.здаются в масн1табе 1 : 2000, 1 : 5000, 1 : 10 ООО. Болыиую информацию о местности дает любой из этих материалов, но наиболее эффективны контактная печать," фотоплан и уточненная фотосхема. Контактная печать позволяет рассматривать стереоскопическую модель местности нужного участка, фотоплан и уточненная фотосхема дают воз.можность проводить линейные измерения и решать многие инженерные вопросы прп проектирова1ШП н строительстве трубопроводов. На среднемасштабных снимках легко дешифрируются все подъездные дороги, прн этом в отлпчие от топографических карт по аэроснимкам можно определять состояние всех дорог и мостов, что значительно облегчает выбор места и направления подъездных путей к трассе или площадке. Основное значение топографического дешифрирования заключается в определении типа .местности (луг, пашня, лес) и характера рельефа, в получении их морфологических и морфо-метрических характеристик.

Гидрографическое дешифрирование позволяет определить количество и размеры водных преград, пересекаемых трассами магистральных трубопроводов и коммуникаций, а также наметить необходимые поверхностные источники водоснабжения и водоприемники промышленных и бытовых стоков. На аэроснимках хорошо дешифрируются речные долины. Уступы террас опознаются по морфомотрическим признакам, поймы рек - по следам блуждания русла. Дуговая сухяя пойма имеет светло-серый тон и полосчатый рисунок. Понижения и западины имеют более темный тон. Острова, от.мели и косы резко выделяются на темном фоне воды. Грунт дна хорошо дешифрируется при песчаном ложе. Признаки песчаного дна: светлый тон и фестончатый аэрорисунок, знаки волновой ряби на мелких местах, наличие кос, отмелей, песчаных островов. Косвенным индикатором грунта дна служит анализ геологического строения территории и истории речной долины. Чем моложе эрозионные формы рельефа, тем теснее связь грунтов дна водотоков с материалами пород, размываемых рекой и слагающих русло.

Гидрологическое дешифрирование отвечает на вопросы режима водотоков на участках переходов, размещения водозаборов, причалов и других сооруженпй, дает наглядное представление об устойчивости русловых и коренных берегов, а также позволяет определить типы русловых процессов по длине реки (рис. 4.17).

Геологическое и гидрогеологическое дешифрирование наиболее сложно и, вместе с тем, позволяет добиться значительной эффективности в части сокращения объемов буровых и других инженерно-геологических работ в натурных условиях, особенно на стадиях предварительных изыскаший.

При инженерно-геологическом дешпфрпроваипи используется совокупность всех признаков, как прямых, так и косвенных, основанных на существующих взаимосвязях между различными компонентами ландшафта н геологическим строением территории. По прямым признакам можно дешифрировать некоторые отложения аллювпальпого и эолового происхождения. Так, пойменный аллювий очень четко онределяется по характерному полосчатому аэрорисунку, обусловленному чередованием береговых валов, старичных озер и травянистых болот. Учитывая, что пойменные участки являются, как правило, труднопроходимыми, ограничение пх н.меет большое значение.

По косвенным признакам можно выделить моренные участки. Для таких участков, сложенных суглинками, характерны невысокие с мягкими очертаниями холмы, преобладание ечовых и елово-березовых лесов, широкое развитие болот и др. На аэрофотоснимках морена и.меот пятнистый рисунок, обусловленный чередованием лесов и моховых болот. Для песчаных отложений характерно преобладание сосновых лесов, легко дешифрируемых на аэрофотоснимках, наличие широких вытянутых пониясений (ложбины стока), незначительная заболоченность и др. Изображение поверхности однородное, тон светло-серый.

Наиболее неблагоприятными при проектированип магистральных трубопроводов являются карстовые участки и скальные грунты. Карст xoponio просматривается на аэроснимках по характерным воронкам округлой формы и слепым логам. Воронки хорошо просматриваются под стереоскопом и

визуально. Скальные грунты, перекрытые рыхлыми отложениями н мощностью более 1,5-2 м, дешифрнртотся с большим трудом. На близкое залегание скальных пород указывает рисунок гидросети и болот. Реки и болота имеют прямолинейные очертания и характерные коленообразные изгибы что связано с приуроченностью речных долин к системе вертикальных трещин в скальных породах. На участках с близким залеганием скальных пород необходимо проводить контрольное бурение. Таким образом, если по аэроснимкам нельзя определить глубину залегания скальных пород, то уверенно можно сказать, где эти породы могут встретиться, и ориентировочно наметить возможную глубину их залегания.

Наиболее сложным препятствием при строительстве являются болота. На аэроснимках четко депшфрируются характер их поверхности: топи, озера, сплавины, окнища, растительный покров и т. п. Аэрофотоснимки позволяют наметить возможные проезды по болоту илп объезд. На топографических же картах »гакрорельеф поверхности болот но показывается. Особенно неблагоприятными yчacткa.ra являются заболоченные аеади в пределах зоны распространения многолетней мерзлоты. С помощью аэрофотоснимков можно ра.з-граничить крупно- и плюскобугристые болота, грядово-полигональпо-моча-жиииые и кочковато-мелкобугристые болота.

Крупнобугристые болота просматриваются достаточно четко визуально или под стереоскопом. На местности высота бугров достигает 3-5 м, склоны - крутые. Обычно иа буграх развита мохово-лишайниковая растительность, по склонам низкорослые кустарники. Иногда на вершинах бугров имеются участки, .тишенпнс растительного покрова, а па поверхности залегает торф. Бугры на аэрофотоснимках бывают от светло-серого до темно-серого топа в зависимости от покрывающей их растительности. Так, вершины имеют обычно светло-серый тон (лишайники), склоны - более темный, доходящий до черного. Минеральные бугры, встречающиеся среди торфяных, имеют яа снттах ровный серый илп темно-серый тон. В отличие от торфяных бугров пологие склоны дешифрируются с большой достоверностью.

Узкие понижения (мочажины) между буграми в зависимости от характера растительного покрова на аэроснимках имеют тон от светло-серого (почти белого) до темно-серого или черного. В мочажинах встречаются небольшие по размеру озера термокарстового происхождения: па снимках они характерного черного топа. На аэрофотоснимках плоские бугры имеют округлую форму, тон серый или темно-серый. Кочковато-мелкобугристые болота имеют мелкосетчагый рисунок. При этом кочки и бугры характеризуются окраской серого топа, понижения между ппмп более темные.

Определение по аэрофотоснимкам мощностеГг торфа болот является одним из мало изученных вопросов при ипженерно-гсологическом дешифрировании. Необходимо отметить, что по прямым признакам абсолютные мощности торфа •не дешифрируются. По аэрофотосни1Ц{ам можно определить лишь ориентировочные мощности торфа с ошибкой от 1 м на молкозалежных болотах до 2- 3 м - на глубокозалежных. На данной стадии изученности вопроса мощности торфа можно дешифрировать лпшь при предварительных изысканиях трасс магистральных трубопроводов. При это.ч следует псиользовать описанный выше ландшафтио-ключевой метод. По фотосхемам пли аэрофильмам выделяются морфогенетпческие тона болот, приуроченные к конкретным геолого-геоморфологическям условиям местности.

Таким образом, можно выбрать болота-аналоги и по справочнику торфяного фонда получить необходимые данные по нпм в камеральных условиях. Уточнение характеристик болот - основных лаидшафтно-ключевых представителей - ведут также разбуриванием нескольких типичных участков, что дает возможность более уверенно интерполировать характеристики торфяных залежей в пределах района изысканий.

Не менее сложной задачей является гидрогеологическое дешифрирование аэрофотоматериалов с пелью определения глубины залегания грунтовых вод. Здесь исходят из того, что для каждого комплекса четвертичных отложений характерны свои закономерности в отпошепни залегания грунтовых вод. Так, для флювиогляциальных песков типично наличие выдержанного гори-

зонта грунтовых вод с глубиной залегания ниже 3 м. Для моренных суглинков характерно спорадическое распространение грунтовых вод, приуроченных к лиЬзам и прослоям песка. Таким образом, основанпем для прогноза гидрогеологических условий является характер отложений грунтов.

§ 4.11. Выбор и изыскания источников водоснабжения

Одним из важных вопросов, подлежащих решению прп разработке проекта магистрального трубопровода, является выбор п изыскания источников водоснабжения КС, ППС, ГРС, жилых поселков в условиях невозможности подключения к существующим водопроводным сетям или водозаборам. Основным документом для организации гидрогеологического обследования и изыскания по выбору источника водоснабжения служит техническое задание, подготавливаемое специализированным отделом при участии главного инженера проекта.

В задании, выдавае.мом в соответствии со стадией проектирования, указываются:

- необходимое количество воды с подразделением его на хозяйственно-питьевые и технологичсскпс пужды, с выделением потребностей временных (па период строительства) и постоянных (эксплуатационных). При этом должна предусматриваться перспектива развития объекта на полную мощность;

- графики потребления воды с учето.м сезонного, суточного и часового коэффициентов норавпомерностн;

- требования к химико-бактериологическому составу и физическим свойствам воды, предназначаемой на хозяйственно-питьевые и технологические пужды;

- местоположение объекта, требующего водоснабжения, желательные ,и допустимые с точкп зрения технико-экономических соображений расстояния от пункта подопотреблешш до водозаборных сооружений:

- очередность осуществления проекта водоспабжения и сроки, отводимые па комплекс изыскательских работ.

Источниками водоснабжения могут быть подземные воды (грунтовые, межпластовые п артезпанскпс), поверхностные воды рек, озер и водохранилищ. Преимущество подземных псточников водоснабжения заключается, как правило, в их большей надежности по качеству химического состава поды и в санитарном отношении. Их использование более экономично в связи с исключением затрат на строительство и эксплуатацию очистных сооружений, предназначенных для осветления воды и удаления пз пес органических веществ. При этом если возникает необходимость химической очистки воды, то она упрощается и может быть автоматизирована, поскольку подземные воды в большинстве случаев характеризуются .более или менее постоянным химическим составом. Вместе с тем, по существующему законодательству подземные воды должны использоваться только для хозяпствеино-питьеных нужд, и лишь при малых объемах водопотребления (до 1500-2500 м/сутки) разрешается их применять и для промышленных целей. При проектировании трубопроводов в безводных районах (области распространения мощной сливающейся многолетней мерзлоты, в полупустынях и пустынях, на некоторых горных плато) вопрос водоспабжения объектов становится одпим из решающих, влияющих иа выбор местоположенпя площадок КС и НПС, переход на вахтенное обслуживание объектов и т. д.

СПИСОК ЛИТЕРАТУРЫ

1. Бородавкин П. Я. Подземныетрубопроводы. М., «Недра», 1973. 304 с.

2. Бондарип Г. К., Комаров И. С., Ферронский В. И. Полевые методы инженерно-геологических исследований. М., «Недра», 1967. 372 с.

3. вен 1-54-74Указания по выбору участков подводных переходов магистральных трубопроводов. М., 1974. 19 с. (Всесоюз. науч.-исслед. ин-т по стр-ву магистр, трубоироводов).

4. ВСН 1-55-74. Методические указания по инженерным изысканиям при сооружении подводных переходов магистральных трубопроводов. М., 1974. 62 с. (Всесоюз. науч.-исслед. ин-т по стр-ву магистр, трубопроводов).

5. Выбор оптимального варианта трассы магистрального газопровода на вечно-морзлых грунтах. - В кн.: Доклады и сообщения II Мождзшародной конференции по .мерзлотоведению. Вып. 7. Якутск, 1973, с. 150-153. Авт.: А. К. Дерцакян, Б. Д. Макуров, Р. Э. Фриман и др.

6. Выржиковский В. К., Плащев А. В., Чек.чарев В. А. Экспедиционные гидрологические исследования. Л., Гидрометеоиздат, 1970. 276 с.

7. Гришанин К. В. Динамика русловых потоков. Л., Гидрометеоиздат, 1969. 428 с.

8. Дерцакян А. К., Макуров В. Д. Переходы магистральных трубопроводов через болота. Л., «Недра», 1965. 215 с.

9. Дубровский В. В. Методическое пособие по изысканиям подземных вод для водоснабжения энергетических объектов. М., Госэнергоиздат, 1962. 250 с.

10. Измайлов Л. И., Нор.иандская О. Б. Практикум по аэрофототопографии. М., «Недра», 1969, с. 2-15.

11. Инструкция по при.ченению классификации запасов к месторождениям естественных каменных и других строительных материалов. М., Гос-геолиздат, 1954-1955. 75 с.

12. Клибашев К. П., Горшков И. Ф. Гидрологические расчеты. Изд. 2-е. Л., Гидрометеоиздат. 460 с.

13. Ло.чтадзе В. Д. Методы лабораторных исследований фнзико-.мсха-нических свойств горных пород. Л., «Недра», 1972. 312 с.

14. Малъберт И. Э., Фриман Р. Э., Иванов С. А. Объем инженерных изыскани!! п псходпой информации для выбора оптимальных вариантов трасс магистральных газопроводов. Уфа, 1970, с 14-17. (Уфи.м. нефт. пп-т).

15. Некрасов В. К. Рационально использовать земли при дорожном строительстве. - «Автомобильные дороги», 1972, № 10, с. 9.

16. Новая геологоразведочная техника, иамеченпая к изготовлению в 1973 г. М., 1972. 128 с. (Всесоюз. науч.-исслед. ин-т экономики, минер, сырья и геол.-развод, работ).

17. О состав.гении инженерно-строительных карт для сооружения магистральных трубопроводов. П1)оект11рование и строительство трубопроводов и газопефтепромысловых сооружений. - «Информац. сб. Всесоюз. науч.-исслед. ин-та экономики, организации производства и техн.-экон. информации в газ. пром-сти», 1970, № 12, с. 3-9. Авт.: П. П. Бодавкин, А. К. Дерцакян, С. А. Иванов и др.

18. Попов И. В. Деформации речных русел и гидротехническое строительство. Изд. 2-е. доп. и перераб. Д., Гидрометеоиздат, 1969. 363 с.

19. Попов И. В. Аэрофотосъемка и изучение вод сущи. Д., Гидрометеоиздат, 1960. 167 с.

20. Розенгауз Н.А., Смирнов С. Д. Изыскания .магистральных трубопроводов. Д., Гостоптехпздат, 1960. 255 с.

21. РСН 3169. Указания по производству инженерно-геологических изысканий в районах распространения вечномерзлых грунтов. М., 1970. 101 с. (Госстрой РСФСР).

22. РСН 36-70. Указания по производству инженерно-геологических изысканий для строительства магистральных трубопроводов в районах распространения вечномерзлых грунтов. М., 1971. 44 с. (Госстрой РСФСР).

23. РСН 37-70. Указания по производству инженерно-геологических изысканий для строительства инженерных коммуникаций в районах распространения вечномерзлых грунтов. М., 1971. 31 с. (Госстрой РСФСР).

24. Руководство по проведению инженерных изысканий ускоренными мctoдaмII. М., Стройиздат, 1972. 88 с.

25. Руководство но определению расчетных гидрологических характеристик. Гидрометеоиздат, 1973. 111 с.

26. Северьянов Н. Н. Краткий справочник по изысканиям для линейного строительства. Изд. 3-е, перераб. Л., Стройиздат, 1972. 189 с.

27. СН 234-62. Инструкция по инженерным изысканиям для линейного строительства. М., Стройиздат, 1963. 36 с.

28. СНиП 11-Б.6-66. Основания и фунда.чснты зданий и сооружений на вечномерзлых грунтах. Нормы проектирования. М., Стройиздат, 1967. 31 с.

29. СНиП 111-Д.10-72. Магистральные трубопроводы. Правила производства и приемки работ. М., Стройиздат, 1973. 33 с.

30. СНиП II-45-75. Магистральные трубопроводы. Нор.мы проектирования. М., Стройиздат, 1975. 157 с.

31. Спиридонов В. В., Семенов Л. П., Кривошеий Б. Л. Сооружение трубопроводов в районах распространения вечномерзлых грунтов. - В кн.: 2-я Международная конференция по мерзлотоведению. Доклады и сообщения. Вып. 7. Якутск, 1973, с 142-150.

32. Справочное руководство гидрогеолога. Т. 1,2. Под ред. В. М. Максимова. Изд. 2-е, испр. и доп. Л., «Недра», 1967. 592 с. и 360 с.

33. Фриман Р. Э., Иванов С. А., Бородавкин П. П. Магистральные трубопроводы. Основные сведения. М., «Недра», 1976. 160 с.
