ТАБЛИЦА 10.1

Ориентировочный объем защит НПС

1

dugv

ошнидгз

avgv

goooovH ашаиадшд

понзооун

од уитяд/яд\-

хэоос од уижаэрпд

•а к)

-ell g

о S g

апншзаи ndogndu

HI

goaogngu ndwmsdujirm

ismoaowvaauQ

ппппс

твнгпз

.- контроль исправности резервного агрегата;

- сигнализацию неисправности рабочего и резервного агрегатов.

Принципиальная схема автоматизации вспомогательных систем приведена на рис. 10.2 на примере подпорных вентиляторов. Работа системы контролируется по физическому параметру (давление, температура). Дли

CD 5-

3 О

r-t-i г- -1 Запуск вспомогательных § Ф Ф 1 систем

После г отказа в

запуске и работе

Включение

Включение

Отнллчение

Отключение

радочего

резервного

рабочего

резервного

-Аварийное отключение тсосной звуковая сигнализация

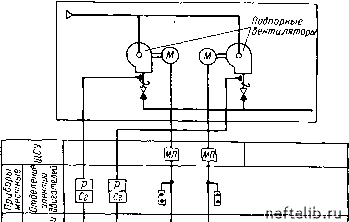

Рис. 10.2. Принципиальная схема автоматизации подпорных

«оров.

контроля давления и температуры воды, воздуха, масла в нормальных помещениях применяют общепромышленные реле давления и температуры, вО взрывоопасных помещениях - приборы, указанные в табл. 10.1.

Аппаратура автоматического згправления и защиты НПС. Для магистральных насосов серии НМ поставляется комплектно с агрегатами Сумским мапшностроительпым заводом им. Фрунзе. Схемы автоматизацви прилагаются- к аппаратуре вместе с технической документацией. Конкретный индекс документации уточняется при подтверждении заявки иа оборудование. Аппаратура выполнена на релейных элементах и состоит из отдельных блоков. Конструкция блоков предусматривает возможность их смены без оста-вовки агрегата. Система на бесконтактных элементах «Пуск-71» обеспечивает возможность управления как отдельными насосными агрегатами, так и всей

станцией. Блочный принцип построения позиоляет пабирать нужиое количество стоек в соответствии с особенностями техпологического оборудования.

Приборы контроля и защиты НПС указаны в табл. 10.1. Контроль давления в трубопроводе осуществляется взрывозащищенными контактными показывакяцими манометрами типа ВЭ-16рб и МП4-1У. ,Для снижения максимального предела измерения давления у приборов па всасывании промежуточных станций без емкостей па липии отбора устанавливают ycTpoiicTno защиты (УЗ). При повышении давлепия выше заданного УЗ перекрывает импульсную линию и предотвращает дальнейшее повышение давления «после себя».

Автоматическое регулирование. Прпмспиется для плавного шрапичсниц максимальпого давления нагнетания и минимального давления всасывания яа НПС при работе в режт1ах, отличающихся от расчетных или возникающих при переходных процессах. Оно предусматривается па всех перекачивающих стаппиях, кроме головных и промежуточных ИПС с постоянно подключенными емкостями, за которыми по потоку расположены станции с постоянно подключенными емкостями. Автоматическое регулирование ИПС с приводом от электродвигателей осуществляется, как правило, путем дросселирования потока на нагиетапии станции. Другой способ регулирования - перепуск - применяется только прн наличии противодавления на нагпетапии станция (в горных районах).

В качестве регулирующего органа могут быть использованы двухседель-ные регулирующие клапаны, регулирующие заслонки и шаровые краны. Количество исполнительпых мехапизмов определяется из условия, чтобы потери давления иа узле регулирования при отсутствии дросселирования не превышали 3-4 м столба жидкости:

(?=1,2A-oKaWy.

где Q - расход, м/ч; - условная пропускная способность регулирующего органа (табл. 10.2); Лр - перепад давления, кгс/см*; у - удельный вес жидкости, гс/см.

ТАБЛИЦА 10.2

Значения условной пропусмшй способности А„ регулирующих органов в зависимости от их номинального диаметра

Автоматический контроль загазованности. Этот вид контроля предусматривается во всех взрывоопасных помещепиях, где в результате отдельных неиспрапностей оборудования возможно позникповепие повышенпой концентрации паров нефти и нефтепродуктов. При достижении 40% нижнего предела взрываемости (НПВ) насосная должпа быть остановлена и отсоединена от магистрали, а энергоспабягепие всех потребителей в помещеппи,

кроме освещения, отключено. Точки забора воздуха для контроля концентрации должны размещаться иа высоте 0,5-0,7 .м вблизи технологического оборудования, которое может служить источником концентрации.

Для контроля концептрании применяются автоматические сигнализаторы СГП-1М и СВК-ЗМ. Каждый сигнализатор может калиброваться на определенный перечень горючих веществ, указанпый в технической документации. Примепепио сигнализаторов с нсправилъпоп ка.чибровкой недопустимо. Один датчик сигнализатора должен приходиться па один насоспып агрегат или на 100 контролируемой площади.

Автоматический контроль возникновения пожара. Осуществляется с помощью нижеследующих сигнализаторов пожара, устанавливаемых во всех, взрывоопасных -помещениях и в отдслевии электродвигателей:

- ДПС-038 дифференциальные, реагирующие на скорость изменения температуры;

- ТРВ-2 тепловые, реагирующие на повышение температуры в помещении;

- тепловые с легкоплавкой головкой (спринклеры СВ).

Наиболее применимы датчики ДПС-038 совместно с вторичным устроп-стпом ПИО-017. Площадь, обслуживаемая одпим датчиком, - 25 м.

§ 10.2. Автоматизация магистральных насосных агрегатов

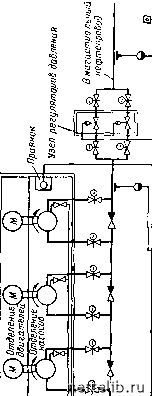

Лптоматизапия агрегата (рис. 10.3) обеспечивает последопательпое выполнение операций программного запуска или остановки агрегатов, постоянный контроль пара.метров, отклопепие которых от норм может привести к аварии. Программа запуска должна предусматривать открытие задвижек па всасыва1ши и нагиетапии насосного агрегата с одновременным включением электродвигателя и нодключепие защиты по вибрации после пуска. Если характеристики электродвигателя ие позволяют пуск насоса на открытуку задвижку, программа запуска обеспечивает такую последовательность операций: открытие задвижки на всасывании, запуск электродвигателя, открытие задвижки иа нагиетапии, подключение защиты по вибрации. В ходе запуска и во время работы насосного агрегата осуществляется автоматпческвй

ТАБЛИЦА 10.3

Ориентировочный перечень параметров защиты магистрального насосного агрегата и приборов контроля
