ТАБЛИЦА 5.40

Зависимость ширины земляного полотна от тина трубоукладчика

Конструкция дорожного полотна на минеральных грунтах. Трассы магистральных трубопроводов проходят по участкам с различными по несун],ей способности минеральными грунтами и пересекают равнинные, сильно пересеченные и горные участки. На дренирующих минеральных грунтах с поперечным уклоном местности не круче 1:10 вдольтрассовые дороги могут быть выполнены в нулевых или близких к нулевым отметках с созданием канав-резервов глубиной 0,5 м и откосами 1 : 1,5

0,5 м

8.0 м

В,0-7,0м

12,0м

S.Om

А Ч у у < у V Ч У Ч У \

80 - Ю.Ом

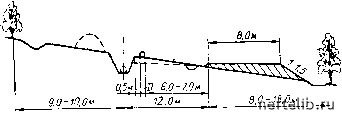

Рис. 5.32. Конструкция дороги иа грунтах с несущей способностью, достаточной для пропуска гусеничной техники (поперечный уклон местности не более ~

1 : 10).

1 - рабочая полоса; 2 - автомобильная дорога (для однополосных дорог разрез дан по разъезду); з - кюветреаерв.

(рис. 5.32). Если поперечный уклон имеет крутизну от 1 : 10 до 1 : 5, то дорожное полотно выполняется в виде насыпи с использованием грунта из канав-резервов (рис. 5.33 и 5.34). При поперечном уклоне местности 1 : 3 дорожное полотно формируется в выемке с резервами. При косогорах с крутизной более 1 : 3 разрабатываются индивидуальные проекты, но которым дорожное полотно может быть выполнено как полувые.мка-нолунасынь с кюветами с нагорной стороны.

На мелкодисперсных слабодренирующих грунтах с высоким стоянием грунтовых вод и низкой несущей способностью конструкция дорожного полотна зависит от постоянных и временных подвижных нагрузок. На рис. 5.35 и 5.36 даны конструкции временных дорог для строительства газопровода диаметром 1400 мм на переувлажненных грунтах (ширина 10,5 м). По окончании строительства их превращают в эксплуатационную дорогу шириной 6,5 м. Возможны и другие конструкции дорог на минеральных грунтах. Во всех случаях расчетом должны быть определены параметры дорожного полотна и материал дорожной одежды, обеспечивающие неоднократный проход тяжелой строительной техники при сооружении трубонро-

Рис. 5.33. Конструкция вдольтрассовой дороги при поперечном уклоне мест-иости от 1 : 10 до 1 : 5 (от дороги к траншее).

Рис. 5.34. Конструкция вдольтрассовой дороги при поперечном уклоне местности от 1 : 10 до 1 : 4 (от траншеи к дороге).

10.5 м

6,5м

4.0м

Часть насыпи после строительства не босспанаВлиВается

Рис. 5.35. грунто-деревянная дорога на переув.та»неи,ых rpjrc .швффнциент

хворостяная Выстална, \ слой. 0.1-0,4м В плотном теле\ Часть насыпи после строительства не восстанавливается

Рис 5 36. грунтовая дорога на хворостяной выстилке на переувлажненньгегр5«ти гис. о.ао. 1PJ" « Р" и коэффициентом консистенции до 0,75.

вода и постоянный проевд ремонтных бригад и восстаповитсльной техники при эксплуатации.

Искусственные сооружения. На дорогах I и II категорий рекомендуется сооружать деревянные балочные мосты на свайном, а если грунты н© позволяют забивку свай, то на рамномосновании. На дорогах III и IV категорий допускается устраивать простейтие мосты на клетках ив бревен. При малых расходах воды и наличии местного камня на водотоках с незначительным количеством взвешенных частиц грунта моншо устраивать фильтрующие насыпи. Место перехода водотока и положение сооружения в плапе и профиле дороги выбирают с учетом строительных и эксплуатационных показателей, режима водотока, русловых, геологических и других местных условий, определяющих оптимальпое техяико-экопомическое решение соотиетству-ющего участка дороги. Малые и средние мосты (а также трубы под насыпями) допускается располагать па дорогах с любым сочетанием элементов плапа и профиля, предус.мотрепных нормами проектирования. Если водопропускные сооружения выполпепы в виде труб, то толщипа засыпки над их верхом, считая от верха дорожной одежды по бровке дороги, должпа быть немепееО,5 м. Расчет мостов, а также попмепных насыпей иа воздействие водпого потока выполняется J по расчетным расходам и соответствующим им уровням с учетом срока службы трубопровода, который принимается по табл. 5.41.

ТАБЛИЦА 5.41

Срок службы трубопровода и пор.мы повторяемости расчетных расходов и уровней, учитываемые ирп расчете мостов
