Однако следует учитывать, что одного-двух расчетов в режиме поиска ошибок оказывается достаточно для выявления, локализации и последующей корректировки искажений информации.

Произвольное задание сетки, простота и наглядность описания информации о дугах, наличие развитой системы диагностики ошибок позволяют уменьшить непроизводительные затраты машинного времени, сократить сроки проведения расчетов, получить качественный исходный материал и, таким образом, повысить уровень достоверности проводимых расчетов.

ГЛАВА 12 ПРОФИЛИРОВАНИЕ ПОДЗЕМНЫХ ТРУБОПРОВОДОВ

§ 12.1. ПРОФИЛЬ И ЕГО ЭЛЕМЕНТЫ

Под профилем трубопровода понимается его положение по абсолютным или относительным высотным отметкам вдоль трассы. Графически профиль оформляется в виде чертежа, представляющего продольный разрез по оси трубопровода (рис. 12.1) с указанием отметок поверхности грунта (Л), глубины траншей (Б), уклона трубопровода на данно.м участке (В), расстояний между смежными отметками (Г), пикетажа (Д), категорий участка трубопровода, его диаметра и толшины стенки (Е), типа изоляционного покрытия труб (Ж), удельного сопротивления грунта (3), пригрузки труб (Я), краткой инженерно-геологической характеристики в полосе строительства (К).

Профилирование, т. е. построение высотного положения труб, осуществляется заглублением их ниже поверхности грунта, пересечением различного рода резких изломов рельефа- над его поверхностью, установкой кривых вставок .малых радиусов (так называемых гнутых труб), искривлепие.м трубопровода за счет их упругого изгиба. Можно выделить следующие характерные элементы и участки профиля; горизонтальные прямолинейные участки - трубопровод имеет наклон к горизонту не более t = 0,001; прямые участки с 1юложитель-ным уклоном />0,001 (положительным считается уклон в сторону движения перекачиваемого продукта); прямые участки с отрицательным уклоном />0,001; упруго искривленные в вертикальной плоскости участки; кривые вставки из изогнутых труб; кривые вставки из прямых труб со скошенными концами.

Применение перечисленных элементов при профилировании позволяет довольно точно следовать естественному профилю местности в самых различных условиях: от равнинных участков до резко пересеченной местности в горах.

На чертеже профиля приводятся все необходимые сведения об элементах профиля. Поясним, как это делается, па примере чертежа, приведенного на рис. 12.1.

Криволинейный участок, например, иа ГК 480 характеризуется следующими данными: радиус кривизны R - 25Q0 м указывает на упругий изгиб труб; угол поворота Уг. Г50; тангенс угла поворота Т=40 м, биссектриса угла Б = 0,3; отметка вершины угла Вуг 115,2 м.



о о °

о о

ООО о о

о о о ° ° /

о ° ; иОЦП. -.о .Я-о"-- о\--°

«"""о Wo

о о

о ° О

о о S о "


R3000

Вуг.т.г

c>, (s. CO ч«:iCi

A <>o с=Г ftr""? oo"" CO* Co"

сч c>) cca crooco< csj

ccT "" <5"

>: " *\Г csj" cxjЧ/чГ счГ **Г " fNj~ cnJ cxT cnJ* cnj" tNjrsjiNj Cy" tjcsj" Csj" cxT счЛ


V.OD(\/\nm\

A 70 f г J 4

9 Ш I 2 J

в У 8 9 Ш I

122011

1220=12

Литая лента ПБХ -ЛМЛ в 1 слой -с оберткой ппенкой ПДБ 61 спой

Липкая лента ПВХ-ЛМЛ в /слой сооерткой пленкой ПДБ в t слой

SJ гз г! 70 225 т Пв 4 370 165

т 79 101 47 39 2520 1820 20 208 57 150 74 S7

Винтовыми

1 Липкая лента ПВК-ЛМЛ в 2 слой

анкерами

с оберткой пленкой ПДБ в 1 слой

ZSnap

с поверхности моховой покров мощностью 0р-0,3м; суглинка тугопластачные, торф размотавшийся, болота Imuna, на ГК531*5D-p{53t+00, П<53В+00~П<537 +5

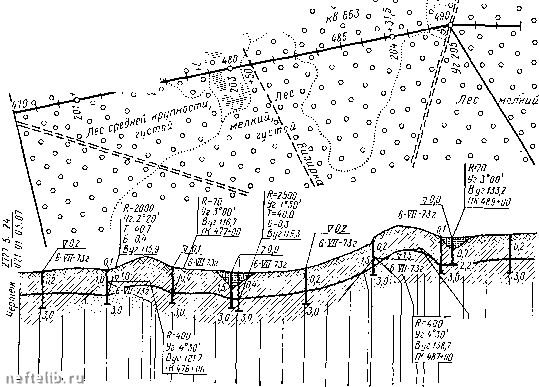

Рис. 12.1. Рабочий чертеж профиля



Рис. 12.2. Угол поворота

На ПК 477 показан угол поворота из гнутых труб. Как и в предыдущем случае, даны следующие характеристики: R = 70 м (малый радиус кривизны указывает на то, что поворот собран нз гнутых труб или из труб со скошенными кромками); Уг. 3°; Вуг 116,7.

Характеристики угла поворота понятны из рис. 12.2, и определяются они по формулам

l = 2R sin~;

(12.1)

T = Rigf;

(12.2)

B = R [

(12.3)

K = R

(12.4)

где /< -длина кривой; / - длина хорды кривой; / - стрелка прогиба кривой.

При расчете упруго искривленных участков очень важно правильно определить радиус кривизны R.

Минимальный радиус упругого искривления можно найти по формуле

2а„р-:30±2(1-р)а,Д/£ р

(12.5)

где (Тпр = 0,75 (1т - продольные напряжения в стенке труб, принимаемые равны-ми 0,75 математического ожидания предела текучести металла трубы огт (см. гл. 6); р -внутреннее давление; D„, Ddii - соответственно наружный и внутренний диаметры трубы; б -толщина ее стенки; а( - коэффициент линей-

ного расширения металла трубы; - расчетный температурный перепад; £ -модуль упругости металла;

1 + 5т2

Что касается радиуса кривизны вставок из гнутых труб или из труб со скошенными кромками, то он определяется в зависимости от радиуса кривизны, необ.ходимого по условиям наиболее рационального вписывания трубо1гровода в естественный рельеф местности.

§ 12.2. ГЛУБИНА ЗАЛОЖЕНИЯ

Под глубиной заложения Ы, трубопровода понимается глубина грунта от естестветпюй его поверхности до верхней образующей труб. Соответственно глубина траншей hj будет больше глубины заложения на величину наружного диаметра труб и строительного запаса Л/it, т. е.

/гт = /1з + £>„ + ДЛ,. (12.6)

Строительный запас Ahr учитывает возможные отклонения Лт в сторону уменьшения при работе землеройных машин.

При разработке подводных трашней этот запас называют багермейстерским.

Запас A/it определяется, исходя из конкретных характеристик машин, вида и состоя1ШЯ грунта, времени, в течение которого траншея будет находиться без уложенного в нее трубопровода.

Глубина заложения труб -очень важная характеристика подземной схемы прокладки. От нее во многом зависит надежность эксплуатацин трубопроводов: защита труб от механических повреждений, защита их покрытия от прямых атмосферных воздействий (дождь, снег, обледенение, ветер, солнечная радиация и т. п.), сглаживание температурных колебаний в трубах при изменении температуры воздуха в течение суток, месяцев, сезонов года, обеспечение продольной устойчивости трубопровода и устойчивости его положения при обводнении грунта и т. л.

Если при профилировании принимать во внимание только эти важные функции, то глубина заложения должна быть по возможности максимальной. Однако, исходя из экономических соображенпй, требуется уменьшение глубины заложения до возможного минимума. Увеличение /г., повышает затраты на выполнение земляных работ п усложняет работы по капитальному ремонту. Поэтому проектные и строительные организации стремятся уменьшить объем земляных работ (глубину заложения труб) п снизить их стоимость, хотя иногда это приводит
