вдоль трассы и пересекающие ее. Они, как правило, в период ливневых дождей становятся путями мощных потоков стекающих с гор воды.

Возможность передвижения по крутым подъемам и спускам, косогорам тракторов, трубоукладчиков; характеристики лесо-кустарникового покрытия трассы.

Результаты обследования трассы записывают в специальный журнал и фиксируют на рабочих чертежах.

Расчистка трассы от лесокустарпикового покрытия и валунов.

Для обеспечения нормальных условий строительства и эксплуатации трубопровода вырубают полосу леса щириной 10-20 м.

Устройство подъездных путей. Для подъезда к любой точке трассы (даже самой близкой к дороге) необходимо устраивать постоянный проезд вдоль трассы, а также подъезды к трассовой дороге с существующих магистральных дорог. Постоянный проезд устраивают при выполнении основного объема земляных и скальных работ. Что касается подъездов для прохода на трассу механизмов, выполняющих основные и подготовительные работы (например, расчистку трассы), то их устраивают до начала работ на трассе. При определении мест подъездов учитывают следующее:

продольный уклон подъездных дорог не должен превышать 15°;

повороты и закругления подъезда в плане должны иметь радиус пе меньше 20 м;

ширина проезжей части должна быть не менее 3-4 м;

объе.м земляных и скальных работ по строительству подъездов должен быть наименьшим. Поэтому рассматриваются различные варианты подъездов и принимается наилучший.

Устройство полок выполняется в скальном и мягком грунтах.

Полкой в трубопроводном строительстве называют грунтовую выемку на косогоре, устраиваемую для прохода сварочно-монтажных и изоляционно-укладочных машин. Конструктивные схемы полок показаны на рис. 16.4. В скальном грунте полку делают в виде чистой выработки без кювета (рис. 16.4,6), а в мягком грунте с кюветом из железобетонных коробов 1. Причем важно, чтобы железобетонный кювет был закрыт сверху железобетонными плитами с отверстиями для стока в него воды. Если кювет ие закрыть, после первых же дождей он полностью может быть занесен грунтом и вода, стекающая сверху, будет размывать полку.

Часто ширину полки увеличивают за счет отсыпки грунта 2.

Устройство полки в скальном грунте может быть выполнено только с применением буровзрывных работ.

Буровзрывные работы включают бурение шпуров, заряже-

•" • Натериковая порода . -i [ •

Рис. 16.4. Схемы полок:

а - полувыемка-полунасыпь; б - выемка

ние шпуров И взрывание зарядов ВВ. При устройстве траншеи используют преимущественно мелкошпуровые заряды, что обеспечивает наилучшее соответствие профиля траншеи проектному, хорошее дробление и, кроме того, исключает разброс кусков породы на далекое расстояние.

Количество ВВ, необходимое для образования воронки рыхления, зависит от вида ВВ, конструкции и массы заряда, способа взрывания и крепости грунта.

На строительстве трубопроводов преимущественно используют аммиачноселитровые ВВ с различными добавками. Широко применяют ВВ, называемые аммонитами. Их достоинство - пониженная взрывоопасность. Они незпачителыю реагируют на изменения температуры, не взрываются от открытого огня, почти не реагируют на удары, что позволяет транспортировать их в сложных горных условиях. К недостаткам аммонитов относится их чувствительность к влаге. Так, при содержании влаги более 3 % они могут не взорваться при детонации, поэтому обычный аммонит в мокрых или водонасыщенных грунтах можно применять только в водонепроницаемых патронах.

Заряд ВВ может быть взорван огневым или электрическим способом и детонацией с помощью детонирующего шнура. При огневом способе взрыв осуществляется с помощью детонатора и огнепроводного шнура. При взрыве детонацией применяют детонирующий шнур.

Следует отметить, что при устройстве полок взрывным способом одновременно разрыхляют и грунт в пределах зоны устройства траншеи. Поэтому здесь мы рассмотрим и этот вид взрывных работ.

Рыхление грунта при устройстве траншей осуществляется группой небольших зарядов, помещенных в заранее пробуренные шпуры. Заряд ВВ в шпуре занимает от 0,3 до 0,6 его глубины, а остальная часть заполняется забойкой, которая состоит из смеси песка и глины (одна часть песка и две-три части глины). Шпур заполняют вручную или специальными пнеамо-забойниками. Если в шпуре имеется вода, то ее можно использовать вместо забойки. Высота столба воды над зарядом должна быть в этом случае не менее 1 м.

Массу заряда Q рассчитывают так, чтобы в результате взрыва образовалась воронка рыхления

Q = Ah\

где Л -удельный расход ВВ в зависимости от категории породы (табл. 16.2); h - кратчайшее расстояние от открытой поверхности грунта до центра заряда (так называемая лщшя наименьшего сопротивления).

Заряды для рыхления при ширине разрабатываемой траншеи до 2 м располагают вдоль нее в одни ряд; при большой ширине- в два ряда. Расстояние между зарядами в ряду определяется в зависимости от глубины заложения центра заряда, крепости породы, ее состояния. Обычно оно составляет 0,5-1,0 глубины траншеи. Для уточнения выбранного расстояния между зарядами проводят опытную серию взрывов. Для рыхления ма-

иолитных скальных пород шпуры пробуривают перпендикулярно к поверхности грунта, а для рыхления пород со слоистой трещиноватостью - перпендикулярно к слоистости, что обеспечивает лучшее использование ВВ.

При устройстве полок часто производят взрывы на выброс. При этом получается профиль полки, близкий к проект1юму. Массу заряда ВВ определяют по формуле

Q = Л(0,4 + 0,6/l)tt/8, где W - линия наименьшего сопротивления взрыву (в м), равная кратчайшему расстоянию от центра заряда до свободной поверхности; п=--показатель взрыва (г - радиус воронки

взрыва в м) (рис. 16.5, а).

При п= 1 образуется воронка нормального выброса, при п>1 -воронка усиленного выброса и при й<1 -воронка рыхления. При расчете значение А принимают равным утроенному значению удельных расходов ВВ, приведенных в табл. 16.3.

Заряды для устройства полки прн взрыве на выброс размешают в один, два или даже три ряда в зависимости от крутизны косогора и ширины полки. Расстояние между рядами назначается таким образом, чтобы воронки взрывов смежных рядов перекрывали друг друга (см. рис. 16.5, а). Зоны, заштрихованные на рисунке, дорабатывают механизированным способом. Взрывают обычно с замедлением: сначала нижний ряд {W2), затем верхний (wi).

Расстояние между зарядами в ряду определяют по формуле

где т= I при п= 1 и т -1,25 при п=1,5.

"При устройстве полок применяют не только шпуровые заряды, но и сква-жинные. Заряды ВВ размещают в скважинах днаметро.м 100 мм и более. Сначала устраивают полку шириной fcn~4,5 м с помощью

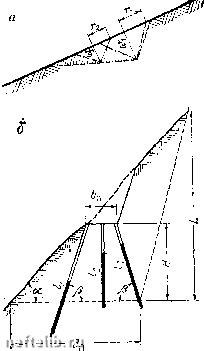

Рис. 16.5. Размещение зарядов ВВ:

а - на уклоне; б - на полке

шпуровых зарядов. Затем бурильными станками с этой полки пробивают скважины (рис. 16.5,6). Длины скважин определяют по формулам

sin а sin р

пер»

sin Р

где /пер - длина перебура. Остальные обозначения ясны из рис. 16.5, а данные по численным значениям аир приведены в табл. 16.3.

На рис. 16.5, 6 показана схема размещения скважин при поперечных уклонах от 45 до 60° для устройства полок в прочных скальных грунтах.

В табл. 16.4 приведены параметры зарядов при короткоза-медленном взрыве при поперечных уклонах косогора а = 45° и а = 60° (скважины диаметром 105 мм).

Размеры получаемых полок (па рисунке показаны пунктиром): Бп = 11ч-12 м, 1=1516 м при а=45° и 1 = 30--32 м прн а = 60°. Выброс породы при взрыве составляет примерно 70 %. Кроме вертикальных можно устраивать и горизонтальные скважины. На косогорах с уклонами менее 45° объем буровых работ будет меньшим при вертикальных шпурах, а на уклонах более 45° - при горизонтальных.

Если после взрыва остаются перемычки, большие глыбы, то нх разрыхляют накладными или шпуровыми зарядами. Разрыхленный грунт укладывают вдоль траншеи так, чтобы он не мешал изоляционно-укладочным работам и чтобы его можно было использовать при засыпке трубопровода. Особенно бережно следует относиться к мягкому грунту, так как его используют для устройства подушки под трубопровод и присыпки последнего сверху. Перед производством буровзрывных работ

Таблица 16.4

Параметры зарядов

Параметр

Ряды laрядов

при а, гр»дусы

Рнс. 16.6. Разработка полки

мягкий грунт снимают бульдозером или роторным экскаватором, работающим сверху вниз.

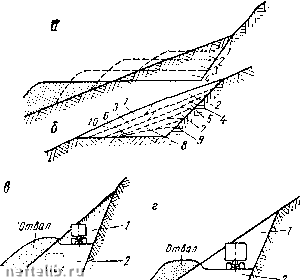

Разработка полок в мягком грунте. На поперечных уклонах до 25° полки обычно разрабатывают бульдозером по двум схе-ма.м. Работа по первой схеме (продольными косыми ходами) показана на рис. 16.6, а. Грунт разрабатывают послойно: сначала слой / на длину одного захода, затем слой 2, 3, 4 и так до тех пор, пока не будет перемещен в отвал весь грунт. Длина захода принимается в пределах 100 м. После разработки части полки на полный профиль на один заход приступают к разработке следующего участка и т. д. Недостатком схемы является то, что один и тот же грунт приходится переваливать несколько раз. Несмотря на это, схема оказывается практически единственно возможной при устройстве полки на крутом косогоре. При продольной разработке часто используют два или три бульдозера, каждый из которых работает на одном слое.

Вторая схема предполагает работу бульдозера поперечными ходами (рис. 16.6, 6) с незначительным объемом продольных разработок. Последовательность снятия слоев грунта ясна из рисунка. Сначала снимают слои 1. 2, 3 н 4 (поперечными ходами), затем убирают грунт в зоне 5 (продольными ходами), после чего срезают слой 6. Слои /, 2, 3, 4. 6, 8 и 10 бульдозер разрабатывает без разворотов (возвращаясь к исходному
