г л А в А- 7

РЕЗЕРВУАРЫ

И РЕЗЕРВУАРНЫЕ ПАРКИ

7.1. Классификация резервуаров

Резервуары для хранения нефти и нефтепродуктов делятся на металлические, железобетонные и резервуары из синтетических материалов. Металлические резервуары, в свою очередь, бывают стальные вертикальные цилиндрические и горизонтальные. Железобетонные резервуары могут быть выполнены из монолитного или сборного железобетона, а также смонтированы частично из сборного, а частично из монолитного железобетона; по виду они бывают цилиндрические и прямоугольные. В зависимости от внутреннего давления резервуары подразделяют на: с понтоном или плавающей крышей (без давления); низкого давления, предназначенные для хранения нефтепродуктов под избыточным давлением до 200 мм вод. ст.; повышенного давления - для хранения нефтепродуктов под избыточным давлением до 3000 мм вод. ст.

7.2. Вертикальные цилиндрические стальные резервуары

В настоящее время на нефтебазах применяют в основном вертикальные цилиндрические стальные резервуары с изготовлением корпуса из рулона и щитовой кровлей (рис. 7.1, табл. 7.1 и 7.2). Их монтируют как без понтона внутри резервуара, так и с понтоном, уменьшающим площадь испарения нефтепродукта, а следовательно, его потери. Применение резервуаров .с изготовлением корпуса из рулона и щитовой кровлей обеспечивает 100%-ную сборность конструкции, значительно сокращает сроки монтажа и повышает качество резервуаров. На все приведенные в табл. 7.1 и 7.2 резервуары разработаны типовые проекты, по которым ведется строительство оснований, монтаж резервуаров и оборудования.

Для строительства резервуаров в отдельных районах страны, куда по транспортным условиям невозможна доставка крупногабаритных рулонных заготовок и щитов покрытия, монтаж резервуаров объемом 100-5000 м* ведут из отдельных листов, а конусную кровлю монтируют и сваривают из отдельных листов непосредственно на резервуаре. Размеры и масса использованного металла по показателям почти совпадают с аналогичными данными резервуаров со щитовой кровлей. Расчетные данные резервуаров с конусной кровлей следующие: допустимое давление и вакуум в газовом пространстве резервуара - соответственно 200 и

25 мм вод. ст.; снеговая нагрузка- 100 кгс/м; нагрузка от термоизоляции кровли - 45 кгс/см**; весовая нагрузка - 30- 35 кгс/м

Резервуары объемом 10, 15, 20, 30 и 50 тыс. м для хранения нефтепродуктов с плотностью до 0,9 т/м можно монтировать из

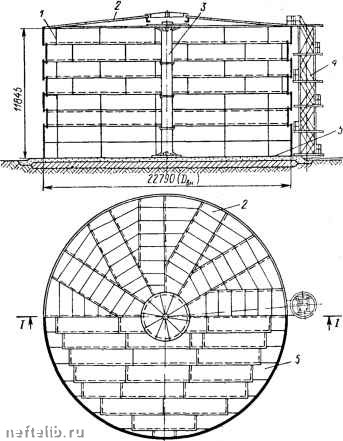

Рис. 7.1. Вертикальный цилиндрический резервуар объемом 5000 со щитовой кровлей.

/ - корпус; 2 - перекрытие; 3 - центральная опора; 4 - шахтная лестница; 5 - днище.

отдельных рулонов для корпуса, днища и щитов, которые образуют сферическую форму перекрытия. Щиты опираются на кольцо жесткости корпуса и центральное кольцо. Расчетные данные резервуаров со сферической кровлей (табл. 7.3): допустимое давление и вакуум в газовом пространстве - соответственно 200 и 40 мм вод. ст.; снеговая нагрузка - 100 кгс/м; ветровая нагрузка ~ 55 кгом.

Таблица 7.1

Технико-экономические показатели вертикальных цилиндрических резервуаров

с рулонным корпусом н со щитовой кровлей

Резервуары

8,53

7,45

12,36

29,0

8,25 704-1-52

Резервуары

без понтона

Геометрический объем, м Масса, т

Расход стали на 1 м объема, кг

Сметная стоимость,

тыс. руб. Типовой проект

Примечания. 1. Резервуары рассчитаны на избыточное давление 200 мм вод. зонах. 2. Резервуары с понтоном имеют геометрические размеры, аналогичные размерам

с понтоном

30 100 45,60 17,92 467,8 16,6

184,88 704-1-71

27 200 522,80 19,2

210,25

704-1-71

ст., снеговую нагрузку 100-200 кгс/м, ветровую нагрузку 35-100 кгс/м н эксплуатацию в средней и южной климатических соответствующих резервуаров без понтона.

Таблица 7.2

Технико-экономические показатели стальных резервуаров для нефтепро.чуктои, до -65° С)

Показатели

Геометрический объем, м Диаметр (внутренний), м Высота стенки, м Масса, т

Расход стали на 1 м объема, кг

Сметная стоимость, тыс. руб. Типовой проект

105,6 4,73 5,96 5,37 50,90

3,44 704-1-19

208,1 6,63 5,96 7,81

37,50

4,10 704-1-20

343,1 7,58 6,94 10,92 31,80

4,99 704-1-21

Номи

434,8 8,53 7,45 12,9

29,70

5,51 704-1-22

Примечание. Резервуары рассчитаны на нормативную снеговую нагрузку до

предназначенных для эксплуатации в условиях низких температур (от -40

нальный объем, м*

200 кгс/м и ветровую нагрузку до 150 кгс/м».

Таблица 7.3

Краткая техническая характеристика резервуаров со сферической кровлей

Из металлических резервуаров специальных конструкций применяют резервуары с понтонами, плавающими крышами и резервуары, рассчитанные на повышенное давление. Резервуары с понтонами применяют для снижения потерь малрвязких нефтепродуктов от испарения. Понтоны сооружают в резервуарах со стационарной щитовой кровлей, которая предохраняет от попадания атмосферных осадков на поверхность понтона. Понтоны в резервуарах бывают как металлические, так и из синтетических материалов, масса металлических деталей в которых меньше массы металлического понтона в три-пять раз.

Понтон из синтетического материала представляет собой металлическую пространственную конструкцию, по верхней и нижней поверхности которой укрепляется путем склейки и сварки токами высокой частоты полиамидная пленка, химически стойкая к нефтепродуктам.

Строительство неметаллических понтонов в настоящее время ведут по проектам понтона типа «Колесо» - для резервуаров, имеющих щитовую кровлю и центральную стойку, и понтона типа «Ковер» - для резервуаров со сферической кровлей без центральной стойки. Плавучесть понтона обеспечивается путем установки по контуру понтона на кольце жесткости плиточного пенопласта. К кольцу жесткости крепятся также уплотняющий затвор и металлическая сетка с выводом для отвода статического электричества. Плавучесть металлического затвора обеспечивается устройством на нем по контуру герметических коробов или открытых отсеков.

Уплотняющий затвор устанавливается по окружности понтона между понтоном и стенкой резервуара для уменьшения до минимума площади испарения. Уплотняющие затворы по материалу подразделяются на мягкие и жесткие. Мягкие затворы выполняются из прорезиненной ткани, пенополиуретана и других материалов. Жесткие затворы состоят из металлических элементов рычажного типа. Наибольшее распространение получил петлеобразный затвор, изготовленный из хлопчатобумажной

ткани - бельтинга, обрезиненный с обеих сторон морозо- и беи-зостойкой резиной.

Резервуары с плавающими крышами (рис. 7.2, табл. 7.4) можно сооружать в районах со снеговыми нагрузками 70, 100

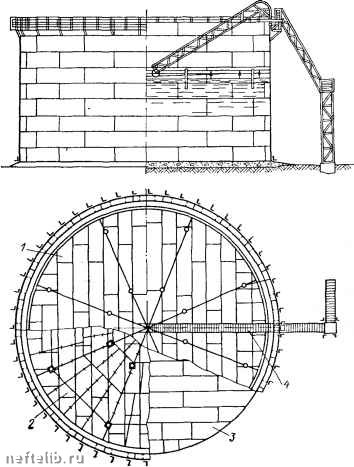

Рис. 7.2. Резервуар с плавающей крышей (см. табл. 7.4).

i - верхний настил крыши: 2 - нижний настнл крыши; Я - днище: 4 - подвижная лестница.

и 150 кгс/м, с большими ветровыми нагрузками, а также в сейсмических районах. Эти резервуары по расходу стали на 15-20% менее металлоемки, чем резервуары аналогичного объема со стационарными крышами, причем потери от испарения уменьшаются примерно на 95%. Особенно целесообразно применение резервуаров с плавающими крышами для сернистых нефтепродуктов, так как ввиду отсутствия газового пространства коррозия от
