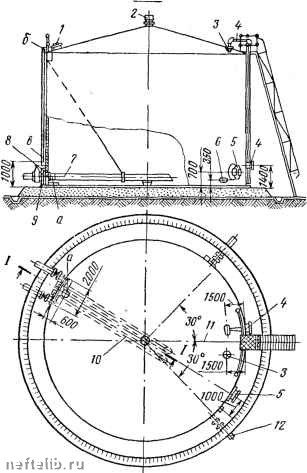

расположения оборудования на вертикальных ое-зервуарах для высоковязких нефтепродуктов и масел.

(b.""""" 5"°"= ~ вентиляционный патрубок; 3 - замерный кран- 7"" пn.l?мГГ"p°""= * - люк-лаз; 6 ~ сифонной Ручной jifie.f./" шарниром л. роликовым блоком й„ ручной лебедкой в); в - перепускное устройство- 9 - naTnv6m.-

лтнТцТ "Р"<="°-РЗД™«ь.х п..трубков по отношениюкос;?

фторопластовая пленка, седла изолируются фторопластом, штоки обертываются фторопластовыми пластинами и устанавливаются в направляющих фторопластовых трубках.

При превышении расчетного давления паровоздушной смеси, дыхательный клапан выпускает часть смеси и таким путем доводит давление до расчетной величины, а в случае образования в резервуаре разряжения выше расчетного впускает в резервуар атмосферный воздух и тем самым поддерживает расчетный вакуум. Работа клапана основана на том, что-при достижении расчетного

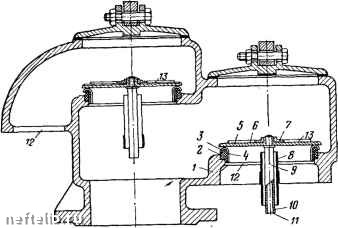

Рис. 7.7. Непримерзающий дыхательный клапан.

/ - корпус; 2 - кольцо; 3 - седло; 4 - покрытие (фторопласт-*); 5 - тарелка; б - пленка (фторопласт-4); 7 - прижимная гайка; 8 - направляющая фторопластовая трубка; S -1шток; 10 - пленка (фторопласт-4); - стержень; 12 - сетка; 13 - грузы.

перепада давления (вакуума), определяемого весом груза и площадью сечения седла, тарелка поднимается над седлом и открывает проходное сечение клапана, соединяя паровоздушное пространство резервуара с атмосферой.

На нефтебазах применяются клапаны типа ДК и КД с диаметрами условного прохода 50, 100, 150, 200, 250 и 350 мм и пропускной способностью (соответственно) 25, 70, 135, 235, 295 и 600 м/ч, а также клапаны типа СМДК и НДКМ. Дыхательные клапаны устанавливают иа крыше резервуара на огневых предохранителях, препятствующих проникновению внутрь резервуара огня и искр. В настоящее время выпускаются дыхательные клапаны, у которых кассета огневого предохранителя встроена в корпус клапана (типа СМДК), рассчитанные на давление до 200 мм вод. ст. и вакуум до 25 мм вод. ст. Непримерзающий мембранный дыхательный клапан типа НДКМ (рис. 7,8, табл. 7.8) применяют для резервуаров с давлением в газовом пространстве до 200 мм вод. ст. и вакуумом 100 мм вод. ст. От клапанов типа КД

клапаны типа НДКМ отличаются большей (в 3-5 раз) пропускной способностью при одинаковом диаметре патрубка, что позволяет сократить число клапанов, устанавливаемых на резервуарах.

Предохранительные клапаны предназначены для дублирования работы дыхательных клапанов в случае выхода

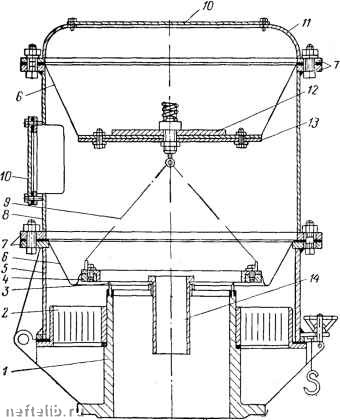

Рис. 7.8. Непримерзающнй дыхательный клапан НДКМ.

; - прнсоедннительный патрубок; 2 - огнепреградительная кассета; 3 - седло; 4 - тарельчатый затвор; 5 - нижний корпус; 6 - мембраны; 7, 8 - верхний Kopnjc; 9 - цепочки; 10 - люкн; - . крышка; 12 - сменные диски; 13 - диски; 14 - импульсная трубка.

их ИЗ строя. На нефтебазах применяют гидравлические предохранительные клапаны типа КПСА (ГОСТ 4630-71) для резервуаров на давление 200 мм вод. ст. и вакуум 30 мм вод. ст., КПС - на давление до 200 мм вод. ст. с условным приходом до 350 мм (табл. 7.9) и ПКС - на давление и вакуум 20 мм вод. ст.

Основным элементом клапанов (рис. 7.9) является гидрозатвор, образованный залитым на дно корпуса 3 трансформаторным маслом и колпаком 4. При повышении давления внутри резер-

Таблица 7.8

Техническая характеристика непримерзающих мембранных дыхательных клапанов тнпа НДКМ

Таблица 7.9

Техническая характеристика гидравлических предохранительных клапанов КПС

Марка клапана

вуара масло в гидрозатворе вытесняется из внутреннего кольцевого пространства во внешнее до тех пор, пока его уровень не опустится до нижнего обреза колпака. После этого газовоздушная смесь будет барботировать в атмосферу. При вакууме масло гидрозатвора вытесняется во внутреннее кольцевое пространство. К крышке 7 и трубе 5 крепятся отбойные козырьки для уменьшения уноса масла проходящими газами. Масло в корпус клапана заливают через воронку 8, для ограничения верхнего уровня при его заливе установлена сливная трубка 2. Контроль уровня масла при эксплуатации осуществляется щупом 9, а слив масла при его замене производится через отверстие сливной трубки, перекрываемое пробкой /, Предохранительный клапан

устанавливают на фланец огневого предохранителя и с помощью растяжек 6 дополнительно крепят к крышке резервуара. Пропускная способность клапана КПСА в зависимости от условного

диаметра прохода составляет, м/ч: при Dy = 50 мм-15; 100 мм - 50; 150 мм - 100; 200 мм - 200; 250 мм - 300; 350 мм - 600.

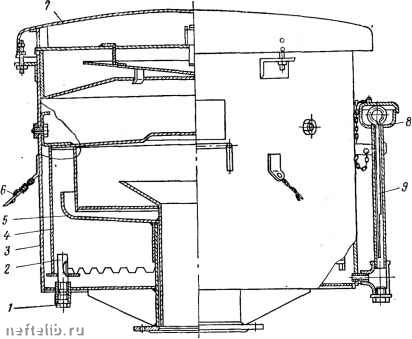

Рис. 7.9. Предохранительный гидравлический клапан типа КПСА.

Для работы в комплекте с дыхательными клапанами типа НДКМ предназначены предохранительные гидравлические клапаны типа КПГ (рис. 7.10,табл. 7.10). Клапан состоит из корпуса 7 с присоединительным фланцем, чашки 6 для размещения жидкости гидрозатвора, патрубка 5, погружаемого в жидкость для создания столба жидкости гидрозатвора, экрана 4, предотвращающего унос жидкости при срабатывании клапана, кассеты огневого предохранителя 3, крышки 2 для защиты от атмосферных осадков и трубки / для слива и налива жидкости.

Указатели -уровня типа УДУ-5 используют для измерения уровня нефти и нефтепродуктов в резервуарах. Указатели бывают как с местным отсчетомуровня, так и с дистанционной приставкой для передачи показаний в диспетчерский пункт. Нормальный ряд указателей уровня типа УДУ-5 для резервуаров различных типов с унифицированными узлами и об-

щим базовым показывающим прибором приведен в табл. 7.11. Принцип работы прибора основан на движении поплавка, находящегося на поверхности жидкости и перемещающегося вместе с ней.

Поплавок 10 (рис. (7.11), подвешенный на перфорированной мерной ленте 9, при движении скользит вдоль направляющих струн 8, жестко закрепленных на дне резервуара и натянутых

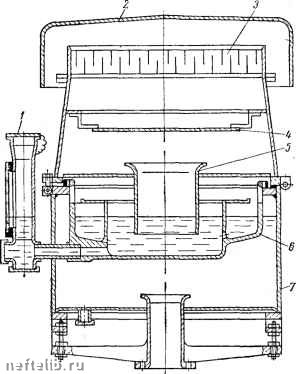

Рнс. 7.10. Предохранительный гидравлическийклапан типа

кпг.

при помощи устройств 7, установленных на крыше выходного патрубка. Лента по роликам 6 проходит через гидрозатвор 5 и вступает в зацепление с мерным шкивом 4, перемещение которого от ленты передается на счетчик. Показания счетчика соответствуют уровню нефтепродукта в резервуаре.

Мерная лента имеет постоянное натяжение от пружинного двигателя постоянного момента, принцип действия которого следующий. Стальная лента 2 навита специальным способом "и одним концом прикреплена к барабану /, а другим свободно охватывает ось барабана 3, создавая момент постоянной величины в направлении, показанном стрелкой. При нахождении поплавка в верхнем положении мерная лента намотана на барабан /, а лента пру-
