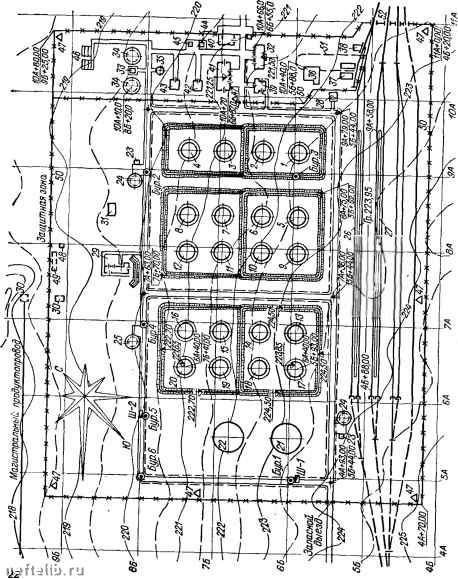

S 6 6 i

" Я?

<N I it; Л

I О

1 о о

о £ я

о 2 , Ш 4 Чсч в

я R *

о 2"

а и I

"

S Я К

» S и о

aSiS 1 £ = -

m a к s

uJ* я я

Ь "го." о с к a о

J S к ч 2 га л f 5 ге ф >; ч >;

га Й X щ L X о

з: о " , .... о

факторов, определяющих расположение и конфигурацию площадки и технологических трубопроводов нефтебазы.

Топографические данные (рельеф площадки) учитываются при разработке технологической части проекта, а вертикальная планировка территории нефтебазы должна обеспечивать оптимальный объем землиных работ при ее строительстве. Геологические и гидрогеологические условия определяют в основном вертикальную планировку площадки, расположение и конструкцию зданий и сооружений в зависимости от несущей способности грунтов и уровня грунтовых вод. Архитектурно-строительные требования в соответствии с архитектурно-планировочным заданием (АПЗ), которое выдается городским или районным архитектором, определяют условия размещения нефтебазы в промышленной зоне, решения площадки перед въездом в нефтебазу, увязки с прилегающими дорогами и кварталами промышленной застройки, а также требования по благоустройству и озеленению как нефтебазы, так и прилегающей территории.

При разработке генплана должна учитываться очередность строительства и перспектива развитии нефтебазы. Здания и сооружения, которые будут в дальнейшем расширяться, должны иметь резерв территории для развития. Должны быть также предусмотрены резервные территории (полосы) для прокладки в дальнейшем инженерных коммуникаций. При компоновке генплана следует обязательно учитывать наличие инженерных коммуникаций рядом расположенных промышленных предприятий. Так, при отсутствии внешних источников паро-снабжения необходимо строить собственную котельную, что увеличивает территорию нефтебазы (котельная требует больших разрывов от основных производственных зданий). На генеральный план должна быть нанесена координатная сетка с абсолютными нли условными (строительными) координатами, которая позволяет привязывать здания, сооружения и инженерные коммуникации.

Генеральные планы нефтебаз необходимо разрабатывать в соответствии со СНнП И-М. 1-71 * «Генеральные планы промышленных предприятий. Нормы проектирования» и СНнП II-П.З-70.

Таблица 3.1

Минимальные расстояния, м, от зданий и сооружений нефтебазы с взрывоопасными и пожароопасными производствами до различных соседних виебазовых объектов

Объект, до которого определяется расстояние

Здания и сооружения соседних промышленных предприятий

Лесные массивы хвойных пород

Склады лесных материалов, торфа, волокнистых веществ, сена, соломы, а также участки массового залегания торфа

Граница полосы отвода железных дорог общей сети: на станциях

на разъездах н платформах

на перегонах Граница полосы отвода автомобильных дорог:

I, II и III категорий

IV и V категорий Жилые и общественные здания населенных пунктов Раздаточные колонки автозаправочных станций об-

щего пользования Воздушные линии электропередачи напряжением выше 1000 в

Категория нефтебазы

II и III

100 100

100 80 50

30 200

40 50

80 60 40

20 100

Не менее 1,5 высоты опоры от оси трассы

Расположение площадки для строительства. СНиП П-П.З-70 определяет м 1нимальные расстояния от зданий и сооружений склада с технологическими процессами, относимыми к взрыво- и пожароопасным производствам, до зданий и сооружений соседних предприятий, жилых и общественных зданий, населенных пунктов и др. (табл. 3.1). Если нефтебаза располагается на более высоких отметках по сравнению с отметками рядом расположенных (в радиусе до 200 м от резервуарного парка нефтебазы) населенных пунктов, промышленных предприятий и железнодорожных путей, а также если при расширении и реконструкции резервуарных парков нефтебаз невозможно выдержать расстояния, указанные в табл. 3.1, необходимо предусматривать и согласовывать с соответствующими организациями мероприятия, исключающие попадание нефти и нефтепродуктов прн авариях наземных резервуаров на территорию перечислмшых соседних объектов.

Нефтебазы, возводимые у берегов рек, необходимо располагать ниже по течению на расстоянии не менее 100 м от пристаней, речных вокзалов, мест постоянной стоянки флота, гидротехнических сооружений, судоремонтных заводов п т. д. При невозможности такого расположения допускается размещать нефтебазы выше по течению от перечисленных объектов на расстоянии, км: I категории -

Таблица 3.2

Расстояния от наземных резервуаров до ближайших зданий и сооружений нефтебаз

№ г/п

О&ьект, до которого определяется расстояние

Расстояние, м

Устройства для слива н налнва на причалах и пирсах То же, на железнодорожных путях; здания для хранения

нефтепродуктов в таре То же, для автоцистерн; продуктовые насосные, помещения или площадки узлов задвижек насосных, канализационные насосные производственных стоков, разливочные, расфасовочные и раздаточные; площадки для хранения нефтепродуктов в таре, для хранения тары (бывшей в употреблении, чистой деревянной, пластмассовой и т. п.)

Здания и сооружения складов, в которых размещаются производственные процессы с применением открытого огня:

а) при хранении в резервуарах нефти и легковоспламеняющихся нефтепродуктов

б) то же, горючих

Водопроводные насосные и водоемы (резервуары) для противопожарного запаса воды (до места забора воды из водоема или люка резервуара или до водозаборного колодца)

Канализационные очистные сооружения:

а) пруды дополнительного отстоя и пруды-испарители

б) нефтеловушки открытого типа независимо от объема и закрытого типа объемом 150 и более

в) нефтеловушки закрытого типа объемом от 50 до 150

г) то же, до 50 м

Прочие здания и сооружения склада Воздушные линии электропередачи напряжением выше 1000 в

50 20

20 40

10 20

1,5 высоты опоры от трассы

не менее 3,0, II категории - не менее 2,0, III категории - ие менее 1,5 от ГЭС, судостроительных и судоремонтных заводов и не менее 1,0 от всех остальных объектов.

Расположение зданий и сооружений. СНиП II-П.З-70 определяет взаим-дое расположение зданий и сооружений на генеральном плане, а расстояния между зданиями н сооружениями, не указанными в нем, принимают по СНнП II-М.1-71*. Также по СНиП II-П.З-70 берут минимальные расстояния от наземных резервуаров до ближайших зданий и сооружений нефтебаз первой группы (табл. 3.2). На нефтебазах I категории расстояние от наземных резервуаров до устройств для слива и налива на причалах и пирсах принимается 75, аотзданий и сооружений, указанных в п. 2, 3 и 46табл. 3.2, - 30 м. Расстояния для подземных резервуаров допускается сокращать: по п. 4 - на 25, остальные - на 50% (кроме п. 8). Расстояния между подземными резервуарами и заглубленными продуктовыми насосными, если в обращенных к резервуарам стенах насосных нет проемов, допускается уменьшать до 1 м.

Минимальные расстояния от устройств для слива и налива железнодорожных и автомобильных цистерн, морских и речных судов до сооружений нефтебаз первой группы (кроме резервуаров) следует принимать по табл. 3.3. Насосные для перекачки нефти и нефтепродуктов из наливных судов разрешается располагать непосредственно на несгораемых причалах. При проектировании устройств слива и налива только для горючих жидкостей расстояния, приведенные в п. 1 и 3 табл. 3.3, допускается сокращать до 10 м, а в п. 2 - на 25%.

Расстояние от продуктивных насосных, помещений или площадок узлов задвижек насосных, канализационных насосных производственных стоков, разливочных, расфасовочных и раздаточных, зданий и площадок для хранения нефтепродуктов в таре и площадок для хранения бывшей в употреблении тары до зданий и сооружений нефтебазы, в которых размещаются производства, где применяется открытый огонь, следует принимать 40 м. Расстояние от промежуточных сливных резервуаров до причалов следует принимать не менее 30 м, при этом необходимо предусматривать мероприятия, предотвращающие сток нефтепродуктов в водоем в случае аварии наземных резервуаров.

Минимальные расстояния от наземных резервуаров до зданий и сооружений нефтебазы второй группы определяют по СНиП II-П.З-70 табл. 3.4. Указанные в п. 1, 2 и 3 расстояния для подземных резервуаров уменьшаются на 50%, при этом расстояние от насосных до резервуаров с горючими нефтепродуктами не нормируется.

Таблица 3.3

Расстояния от устройств для слива и налива железнодорожных и автомобильных цистерн, морских и речных судов до зданий и сооружений нефтебаз (кроме -резервуаров)

№ п/п

Объект, до которого определяется расстояние

Продуктовые насосные, помещения или площадки узлов задвижек насосных, канализационные насосные производственных стоков, здания и плои).адки для хранения нефтепродуктов в таре, разливочные, расфасовочные и раздаточные, площадки для хранения тары (бывшей в употреблении, чистой деревянной, пластмассовой и т. п.)

Здания и сооружения, в которых размещаются производ-• ственные процессы с применением открытого огня Прочие здания и сооружения складов

Расстояние от ближайшего устройства слива и налива (стеидера

или стояка), м

40 15

Таблица 3.4

Фуппы""" """Ь" резервуаров до зданий и сооружений нефтебазы второй

№ п/п

Объект, до которого определяется расстояние

Насосные и разливочные

Склады нефтепродуктов в таре и железнодорожные устройства для слива и налива

Площадки слива и налива в автоцистерны и в бочки, весовые будки

Воздушные линии электропередачи напряжением выше 1000 в

Расстояние от резервуаров с нефтепродуктами, м

легковоспламеняющимися

горючими

10 15

8 10

Не менее 1,5 высоты опоры

Для наиболее удобного и бесперебойного проведения всех операций, а также по противопожарным соображениям территория нефтебазы делится на зоны, в которых размещаются производственные, подсобные и административно-хозяйственные здании и сооружения. Примерный перечень зон и размещаемых в них зданий и сооружений приведен ниже:

Зона

Железнодорожного приема и отпуска

Водного приема и отпуска

Резервуарного хранения

Розничного отпуска и производственных зданий и сооружений

Очистных сооружений

Подсобных зданий и сооружений

Здания и сооружения

Железнодорожные устройства для слива и налива, насосные и компрессорные, хранилища жидкостей в таре, погрузочно-разгрузочные площадки, лаборатории, технологические трубопроводы различного назначения, операторные и другие объекты, связанные со сливо-наливными операциями

Морские и речные пирсы, причалы, насосные, технологические трубопроводы, операторные и другие объекты, связанные со сливо-налив-ными операциями в суда Резервуары, технологические трубопроводы, газосборники, газовая обвязка, насосные, операторные

Автоэстакады, разливочные, расфасовочные, хранилища для нефтепродуктов в таре, маслоос-ветлительные установки, насосные, оперативные площадки чистой и грязной тары, автовесы, погрузочные площадки, цех регенерации отработанных масел, лаборатория для определения качества нефтепродуктов

Нефтеловушки, пруды-отстойники, иловые площадки, станции биологической очистки, шла-монакопители, насосные, береговые станции по очистке балластных вод

Механические и сварочные мастерские, бондарные, пропарочные установки, котельные, трансформаторные подстанции, водопроводные и сантехнические сооружения, склады материалов, топливный склад для нух<д нефтебазы, цех по производству и ремонту нефтяной тары, объекты противопожарной службы

ддминистративных и хо- Контора, проходные, гаражи, пожарное депо,

дяйственных зданий и здания охраны нефтебазы

сооружений

Учет грунтовых и ландшафтных условий. Компоновка генплана нефтебазы зависит от геологических и ландшафтных условий. При расположении базы в горных условиях, особенно если грунты площадки сложены из скальных пород, резервуарные парки, кольцевые проезды вокруг них, а также здания и сооружения, проектируемые в выемке, следует располагать таким образом, чтобы обеспечить возможность монтажа резервуаров и строительство зданий и сооружений с учетом минимального расстояния от подошвы откоса выемки до резервуара или зданий и сооружений. Устройство уклонов выемки должно исключать попадание кусков скальных пород на резервуар или здания и сооружения. Откосы выемок необходимо проектировать в соответствии со СНиП 1П-8-76 «Земляные сооружения. Правила производства и приемки работ». Водоотвод с площадки, включающий в себя нагорные канавы, лотки и кюветы вдоль автодорог, быстротоки и вьшуски, должен обеспечивать отвод воды без размыва грунтов откосов выемки.

Лля нефтебаз, расположенных в горных условиях, необходимо предусматривать на откосах специальные зоны («полки») для прокладки инженерных коммуникаций (в первую очередь, технологических трубопроводов и теплотрасс), а также возможность подъезда ко всем объектам на период как строительства, так и эксплуатации. Основания зданий и сооружений, включая резервуары, должны, как правило, опираться на грунты с ненарушенной структурой.

Если площадка нефтебазы располагается на водонасыщенных грунтах, то генеральным планом нефтебазы необходимо предусмотреть водоотвод и осушение площадки путем устройства осушительных канав по внешнему контуру площадки, дренирования территории, а также устройства кольцевых дренажей вокруг зданий и сооружений и сопутствующих дренажей под каналами, в которых прокладываются трубопроводы для темных нефтепродуктов н масел.

Генеральный план нефтебазы, расположенной на макропористых просадоч-ных грунтах, должен предусматривать решение следующих задач:

а) возможность быстрого отвода атмосферных осадков с территории нефтебазы и исключение, по возможности, инфильтрации их в груит;

б) устранение попадания в грунт разлившихся нефтепрод}ктов и воды (из резервуаров противопожарного запаса воды, водонапорных устройств и т. д.);

в) рациональное расположение зданий и сооружений, исключающее существенные деформации грунтов под зданиями при нарушении одного из условий, перечисленных выше.

Для реализации вышеперечисленных задач наиболее ответственные сооружения следует размещать на участках, сложенных деградированными макропористыми грунтами или имеющими меньшее значение относительной просадочности (по СНнП 11-15-74 «Основания зданий и сооружений»).

Здания и сооружения, связанные с использованием воды, а также технологические устройства, где возможен пролив нефтепродуктов, необходимо располагать на более низких отметках местности, чем остальные сооружения нефтебазы. При проектировании вертикальной планировки необходимо сохранять "дерн, а водоотвод от зданий осуществлять с помощью бетоьных лотков, соединенных с ливневой канализацией, с обязательным устройством водонепроницаемых от-мосток.

В соответствии со СНиП П-18-76 «Основания и фундаменты зданий и сооружений на вечиомерзлых * грунтах. Нормы проектирования» многолетнемерзлые грунты используют в качестве оснований при возведении зданий, сооружений, а также автодорог по двум принципам: с сохранением мерзлого состояния, в оттаявшем или оттаивающем состоянии. Компоновка генерального плана нефтебаз, расположенных на многолетнемерзлых грунтах, решается в зависимости от того, какой из этих принципов принят. Здания и сооружения, имеющие большие тепловыделения (котельные, резервуары для мазутов и масел и т. д.), необходимо раз-

Термин устарел и приведен здесь лишь в названии нормативного документа.
