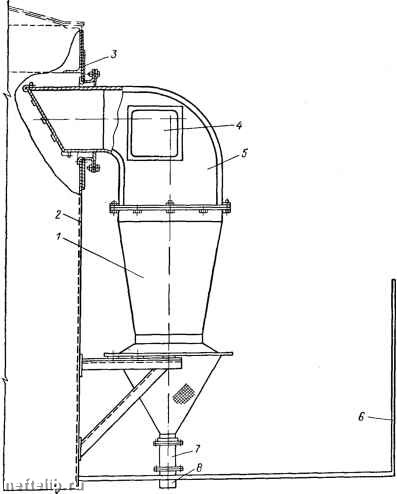

Рис. 7.15. Установка ГВПС-2000 на резервуаре.

1 - псногенератор; 2 - стенка резервуара; 3 - фланец специальный с воротником; 4 - люк для осмотра: 5 - пенокамера; 6 - площадка с ограждением для обслуживания; 7 - вставка; 8 - трубопровод подачи.раствора пенообразователя.

Водоспускной (сифонный) Кран (рис. 7.16), гост 3726-67, служит для периодического удаления подтоварной воды, собирающейся над днищем резервуара. Водоспускной патрубок может поворачиваться, что позволяет полностью вытеснять нефтепродуктом воду из водоспускного устройства.

Подъемная труба при помощи шарнира (ГОСТ 3849 -69) устанавливается на приемо-раздаточной трубе резервуаров, предназначенных для хранения мазутов и масел, и служит для отбора нефтепродукта из верхних слоев, где он на-

иболее чист и имеет наибольшую температуру. Подъем трубы выполняется через ролик (ГОСТ 3847-67) ручной лебедкой (ГОСТ 3848-68), а опускание - под действием собственного веса. Входной конец подъемной трубы срезается под углом к 30° для уменьшения входной скорости нефтепродукта.

Люк замерный (ГОСТ 16133 -70) служит для замера уровня нефтепродукта в резервуаре при определении его количества.

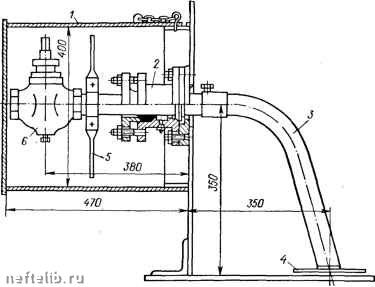

Рнс. 7.16. Водоспускной сифонный кран.

/ - защитный чехол; 2 - сальниковое уплотнение; 3 - патрубок; 4 защитная диафрагма; 5 - поворотная ручка; 6 - пробковый кран.

Оборудование наземных и подземных горизонтальных цилиндрических резервуаров. Перечисленное в табл. 7.7 оборудование для этих резервуаров монтируют по типовым проектам. Отдельные виды оборудования следует выполнять: крышку горловины - по ГОСТ 4619-69, трубу приемо-раздаточную -по ГОСТ 4620-68, патрубок приемо-раздаточный - по ГОСТ 4621-68, хлопушку с перепуском -по ГОСТ 3744 -67, механизм управления хлопушкой -по ГОСТ 4623-71, наконечник вентиляционный - по ГОСТ 4624 -70, клапан приемный - по ГОСТ 4626-69, патрубок замерного люка -по ГОСТ 4627 -70, люк замерный -по ГОСТ 16133 -70. Схема расположения оборудования горизонтального резервуара для маловязких нефтепродуктов при надземном расположении приведена на рис. 7.17, а при подземном -на рис. 7.18. Схема расположения оборудования горизонтального резервуара для высоковязких нефтепродуктов при подземном расположении дана на рис. 7.19.

Ь л СГ

я CQ 5

D m S

1 ffl я

CN<S га

3 ьй

i I fell"

л £ «i

к S a ra.

0 H >i Si vo s с q

с о 01 ,

1 «ж

Оборудование подземных железобетонных резервуаров. Подземные железобетонные резервуары должны быть оборудованы согласно данным табл. 7.7. Число приемо-раздаточных yctpoflcTB зависит от объема резервуара и производительности при закачке-выкачке нефтепродукта (с учетом скорости движения его по трубам 2,5 м/сек) и принимается по табл. 7.12. Типовыми проектами предусматривается, как правило, не менее двух приемо-раздаточных патрубков. Комплект приемо-раздаточного устройства

По проекту

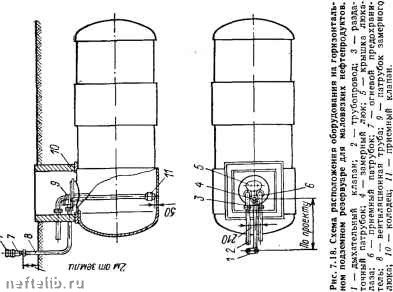

Рис. 7.19. Схема расположения оборудования на горизонтальном подземном резервуаре для хранения высоковязкик нефтепродуктов.

1 - вентиляционный наконечинк; 2 - вентиляционная труба; 3 - патрубок замерного люка; 4 - замерный люк; 5 -- управление хлопушкой: 6 - хлопушка; 7,8 - приемо-раздаточиая труба; 9 - вывод конденсата; 10 - патрубок для подключения второй приемо-раздаточиой трубы; и - ввод пара или горячей воды; 12 - крышка люка; 13 - подогревательный элемент; 14 - коллектор.

включает в себя приемо-раздаточный патрубок, запорный донный клапан и электроприводной подъемный механизм. Приемо-раздаточный патрубок вводится в резервуар через днище, и его верх располагается таким образом, который исключает возможность попадания донных остатков и воды в трубу при откачке нефтепродуктов из резервуара. Донный клапан типа ПРУ устанавливается на приемо-раздаточном патрубке и укомплектовывается взрыво-безопасным электроприводом типа ЭПВ с электродвигателем типа

Таблица 7.12

Количество приемо-раздаточных устройств в зависимости от объема резервуара и производительности закачки и выкачки

ACB и путевым выключателем типа ВП-700/2Б, который служит для автоматической остановки тарелки донного клапана в конечных положениях, блокировки и сигнализации.

Для откачки остатков нефти и подтоварной воды из резервуаров на люке в перекрытии монтируют погружные артезианского типа насосы. На резервуарах объемом 1-5 тыс. м устанавливают насосы марки 12НА-9х4 (подача 50 м/ч) с электродвигателем ВАО-62-4 мощностью 17 квт, а на резервуарах емкостью 10 тыс. м и более - насос 12НА-22Х6 (подача 150 м/ч) с электродвигателем ВАО-81-4 мощностью 40 квт. На крыше резервуара монтируется люк-лаз для спуска в резервуар, люк для размещения лебедки для подъемной трубы и световой люк.

7t7. Определение емкости нефтебазы

Резервуары являются наиболее металлоемкими и дорогостоящими сооружениями нефтебазы, поэтому правильное определение минимального необходимого объема имеет большое значение. Объемы резервуаров зависят от назначения нефтебазы, характера основных операций и ее расположения по отношению к транспортным коммуникациям (водная, железнодорожная, водно-железнодорожная и т. д.). Основой для расчета объема является годовой грузооборот нефтебазы, обычно указываемый в задании на проектирование, грузоподъемность железнодорожных маршрутов и 170

отдельных вагонов-цистерн и нефтеналивных судов и годовые графики (планы) завоза, вывоза и местной реализации каждого сорта нефтепродукта по месяцам. Графики (планы) поступления и реализации составляются на основании фактических данных последних трех-пяти лет с учетом перспективы развития района и утверждаются заказчиком и плановыми органами.

Расчет по графикам или планам завоза и вывоза наиболее точен, причем эта точность тем больше, чем меньше отрезок времени, к которому относятся завоз и вывоз. Расчет в этом случае ведут большей частью аналитическим путем. Для этого определяют месячное превышение вывоза нефтепродуктов над завозом или завоза над вывозом. Складывая последовательно помесячные остатки, которые выражаются в процентах от годового потребления или в тоннах, получают изменение объемов базы по ме-сяи.ам. Необходимый объем нефтебазы определится в этом случае как разница между максимальной потребной суммарной емкостью в период завоза нефтепродукта и минимальной в период вывоза. Иногда решают эту же задачу графическим путем, строя совмещенные графики завоза и вывоза. В том случае, когда график завоза и вывоза нефтепродуктов для вновь проектируемых нефтебаз бывает неизвестен, объем резервуаров определяют для каждого сорта нефтепродуктов по следующей методике:

1) для железнодорожных распределительных нефтебаз по формуле

V-QcpMp-0.95).

(7.1)

где V- расчетный объем для нефтепродукта, м; Qp - средняя месячная реализация нефтепродуктов, т; k - коэффициент неравномерности поступления и реализации, принимаемой по табл. 7.13; р-плотность нефтепродукта, т/м; 0,95-коэффициент использования емкости резервуаров;

Таблица 7.13

Коэффицигит неравномерности поступления и реализации нефтепродуктов

Район

Для маловязких нефтепродуктов

Для масел и вязких нефтепродуктов

Промышленный город

Промышленный район

Промышленность потребляет 70% нефтепродуктов, а сельское хозяйство - 30%

Промышленность потребляет 30% нефтепродуктов, а сельское хозяйство - 70%

Сельскохозяйственный

1,50 1,65 1,80

2,25

2,70
