тельно в случае, когда теплосодержание поступающей продукции достаточно для расплавления гидратных соединений на дне сепаратора и если температура потока перед штуцером будет выше температуры гидратообразования при данном давлении.

а. 1.2). Необходимое тепло для подогрева продукции скважин и разложения гидратных соединений в сепараторе подводится из внеш-

Рис. 6.4-46. Комбинированный низкотемпературный сепаратор (Мейлс, 1960).

Позиции те же. что и на рис. 6.4-45

Рис. 6.4-47. Низкотемпературный сепаратор (Мейлс, 1960)

них источников, в этом случае теплообменник газ - газ заменяется путевым нагревателем. Газ подогревается паром или горячей водой в теплообменнике или часть потока направляется через змеевик, размещаемый в жидкой фазе нагревателя. Соотношение нагреваемого и нена-греваемого потоков регулируется по температуре потока перед штуцером. Последнее решение более современное. Гидратные соединения разлагаются под действием воды или пара. Такая схема приведена на рис. 6.4-47. Продукция скважин поступает по трубопроводу / и разделяется с помощью трехходового клапана. Часть ее поступает в нагреватель 2, после которого вместе с оставшимся газом через штуцер 3 направляется в комбинированный сепаратор 4. Сухой газ отводится через выходной патрубок 6. Гидратные соединения нагреваются до необходимой температуры горячей водой, циркулируемой в змеевике 5. Вода дренируется через патрубок 7. Жидкие углеводороды по трубе 8 поступают в сепаратор второй ступени 9, где часть газа, выделенная из жидкости, направляется в выкидную линию W, а жидкие углеводороды - в линию .

6.5. ХРАНЕНИЕ НЕФТИ НА ПРОМЫСЛЕ 6.5.1. ПОТЕРИ НЕФТИ ПРИ ХРАНЕНИИ

Потери нефти при хранении слагаются из потерь из-за утечек продукции и потерь от испарения. Утечки нефти можно избежать, если металлические листы резервуара и арматура герметичны, заполнение и

опорожнение резервуаров производится с соответствующей предосторожностью. Потери от испарения происходят из-за того, что воздушное пространство в резервуаре над уровнем жидкости насыщается парами углеводородов, которые поступают в атмосферу. Потери от испарения слагаются из потерь при больших и малых дыханиях резервуара. Ма-

р, кМа

-15-id о 10 20 30 ifO 50 во 70 80 90

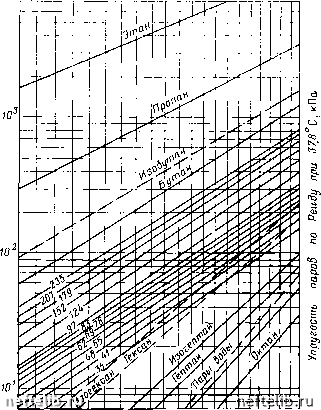

Рис. 6.5-1. Изменение давления паров в зависимости от температуры (ОБрайэн, 1951)

лые дыхания происходят из-за суточных колебаний температуры резервуара. При нагревании резервуара объем паров увеличивается. Пары частично поступают в атмосферу через дыхательную арматуру. При охлаждении, наоборот, атмосферный воздух поступает в резервуар. Этот процесс усложняется при дожде или других атмосферных осадках. Потери при малых дыханиях резервуара тем больше, чем больше упругость паров нефти, колебания температуры и объем парового пространства. Потери при больших дыханиях резервуара происходят в результате вытеснения из парового пространства углеводородов при заполнении

резервуара. Испарение имеет следующие нежелательные последствия: пары углеводородов, поступающие в атмосферу, теряются безвозвратно; содержание легких углеводородов и отсюда стоимость 1 т нефти снижаются; происходит загрязнение окружающей среды продуктами испарения и, кроме того, создается взрывоопасная среда; воздух, поступающий в резервуар, ускоряет процесс коррозии внутренних стенок резер-

, м/год

1D00

Рис. 6.5-2. Изменение потерь нефти (1пот при «малых дыханиях» резервуара

(ОБранэн, 1951)

вуара. Имеется несколько путей по сокращению или полной ликвидации потерь нефти. Для оценки экономической эффективности от мероприятий по сокращению потерь необходимо определить объемы потерь путем измерения объема газа, выпускаемого в атмосферу за продолжительный период через одно из оставленных в резервуаре отверстий. Для
